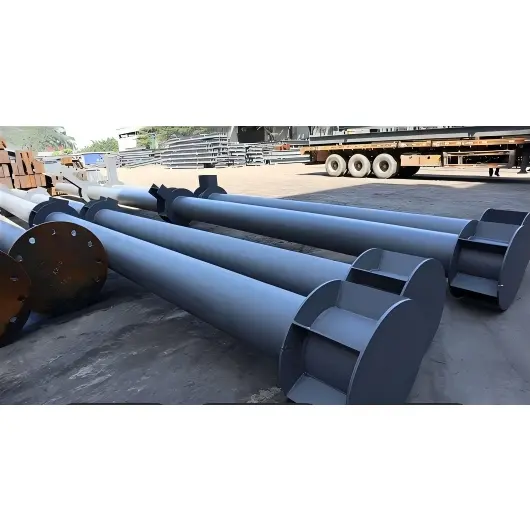

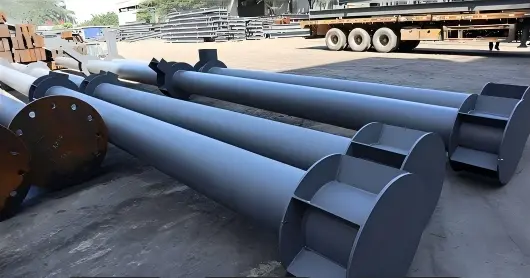

Kolom Pipa Baja Berongga Melingkar

Kolom ini memiliki profil silinder lurus dan halus serta penampang melingkar yang memastikan distribusi beban seragam dan kapasitas menahan beban aksial yang unggul. Mereka secara efektif memindahkan beban dari bangunan atas ke pondasi dan cocok untuk penyangga vertikal dalam berbagai aplikasi, termasuk struktur baja ringan dan berat, arsitektur lanskap, stadion, jalan setapak, pabrik industri, dan bangunan prefabrikasi. Mereka dilengkapi dengan komponen sambungan yang diperlukan seperti pelat dasar, pelat pengaku, pelat sambungan, dan baut berkekuatan tinggi.

Definisi dan Konfigurasi Produk

I. Pengertian Dasar Kolom Pipa Melingkar

Kolom Pipa Baja Berongga Melingkar adalah komponen penahan beban vertikal dengan penampang melingkar berongga. Terutama dibangun dari pipa baja melingkar yang mulus atau dilas, kolom ini banyak digunakan pada bangunan struktur baja, proyek kota, jembatan, dan stadion, yang utamanya tahan terhadap kompresi aksial, momen lentur, dan momen puntir.

1. Atribut Inti

Bahan: Sebagian besar baja struktural karbon dan baja paduan rendah; pelapis galvanis, pelapis anti korosi, atau baja tahan karat tersedia untuk lingkungan luar ruangan atau korosif.

Karakteristik Penampang: Ditentukan oleh diameter luar (D) dan ketebalan dinding (t); bentuk melingkar berongga memastikan distribusi beban yang seragam ke segala arah, kekuatan torsi dan tekan yang sangat baik, dan konsentrasi tegangan minimal.

Proses Manufaktur: Tersedia dalam bentuk kolom pipa tanpa jahitan (digulung secara integral, menawarkan kapasitas menahan beban yang tinggi) atau kolom pipa yang dilas (dibentuk dengan menggulung dan mengelas pelat baja, menawarkan biaya lebih rendah).

2. Skenario Aplikasi Utama

Tabung inti untuk gedung bertingkat super, tempat bentang besar (pusat pameran/stadion), stasiun kereta api kecepatan tinggi, kanopi, pabrik industri, tiang jembatan, pos pagar pembatas kota, kolom lanskap, dll. 3. Notasi Spesifikasi Dasar

Notasi standar: φ Diameter Luar × Tebal Dinding × Panjang; misal, φ219×8×6000 (Diameter Luar 219mm, Tebal Dinding 8mm, Panjang Kolom 6m).

II. Konfigurasi Rakitan Kolom Circular Hollow Section (CHS).

Sistem lengkap yang terdiri dari badan kolom pipa baja berongga melingkar utama, sambungan ujung atas dan bawah, aksesori penghubung, dan komponen tambahan. Ini dikategorikan menjadi lima modul utama berdasarkan lokasinya: badan kolom, dasar/pondasi kolom, sambungan atas kolom, sambungan balok-ke-kolom, dan aksesori tambahan.

1. Badan Kolom (Komponen Inti)

Pipa melingkar utama: Diameter pipa, ketebalan dinding, dan material dipilih berdasarkan kebutuhan beban; kolom ekstra panjang dapat dibuat dalam beberapa segmen, dilengkapi dengan sambungan untuk penyambungan (sambungan flensa, las, atau plug-in).

Struktur perkuatan (wajib untuk aplikasi beban berat atau bertingkat tinggi):

Cincin pengaku internal dan rusuk pengaku memanjang: Untuk mencegah tekuk lokal pada dinding pipa.

Bagian pengurangan pinggang / transisi diameter: Transisi menggunakan pipa melingkar berdiameter variabel ketika beban berbeda antara bagian atas dan bawah.

2. Rakitan Basis Kolom (Menghubungkan ke pondasi; menentukan stabilitas keseluruhan)

Rakitan penahan beban lengkap untuk bagian bawah kolom CHS; ada dua bentuk umum:

1) Jenis baut jangkar tertanam (Paling umum)

·Pelat dasar: Pelat baja bundar atau persegi tebal, dilas sepenuhnya ke badan kolom.

·Baut jangkar: Beberapa baut jangkar berkekuatan tinggi yang tertanam di pondasi beton.

·Aksesoris: Mur, ring, shim perata, dan bahan grouting (untuk grouting sekunder untuk meratakan dan mengamankan alas).

2) Pondasi soket tipe sisipan (fondasi Piala)

·Soket beton (cangkir) + bagian kolom sisipan + beton padat di sekelilingnya atau beton agregat halus; umumnya digunakan dalam teknik kota dan konstruksi jembatan.

3. Rakitan Atas Kolom (Mentransfer gaya dan menopang bangunan atas)

Dipilih berdasarkan jenis komponen suprastruktur:

·Pelat atas kolom: Pelat penutup yang menutup bagian atas, melindungi bagian dalam pipa, dan memindahkan beban dari atas.

·Kursi sambungan atas kolom / Flensa: Digunakan untuk menyambung ke pipa melingkar atas, rangka, atau penyangga rangka ruang. ·Tutup tiang (untuk lansekap/pagar pembatas): Dekoratif dan tahan cuaca; tersedia dalam bentuk bulat, datar, dan kerucut.

4. Sambungan balok-kolom / Sambungan pipa ke pipa (aksesoris untuk perpindahan beban lateral)

Aksesori standar untuk menyambung kolom pipa melingkar ke balok baja, komponen sekunder, dan kolom pipa yang berdekatan:

· Pelat corbel / lug melingkar: Dilas ke badan pipa untuk menopang balok baja.

·Flensa sambungan / klem pipa: Untuk menyambung pipa dengan diameter yang sama atau transisi antara diameter yang berbeda (mengurangi sambungan).

·Baut berkekuatan tinggi, pelat pendukung las, dan pelat sambungan: Untuk mengencangkan dan memperkuat sambungan.

5. Komponen pembantu (pemasangan, proteksi, dan pemeliharaan)

·Aksesori pengangkat: Lug pengangkat, cincin pengangkat (dipasang di pabrik untuk memudahkan pengangkatan di tempat).

·Perlindungan anti-korosi: Primer, lapisan perantara, dan lapisan atas / lapisan galvanis hot-dip; penyegelan anti korosi (penutup ujung untuk mencegah masuknya air dan berkarat).

·Alat bantu pemasangan: Braket pemosisian, penyangga sementara, jack atas yang dapat disesuaikan (untuk penyelarasan dan pemasangan sementara selama pemasangan).

AKU AKU AKU. Contoh konfigurasi perakitan umum

1. Kolom pipa melingkar standar pabrik: Pipa melingkar utama + pelat dasar + baut jangkar + shim perata + tutup atas + corbel badan pipa + baut berkekuatan tinggi + lapisan anti korosi + lug pengangkat.

2. Pos pagar pembatas jalan kota: Pipa bundar utama + flensa dasar tertanam / alas beton + tutup atas dekoratif + penjepit sambungan pagar pembatas / pelat lug + lapisan anti korosi galvanis.

3. Struktur baja bertingkat tinggi kolom pipa melingkar tersegmentasi: Pipa melingkar tersegmentasi + flensa penyambungan / sambungan las + cincin pengaku internal + rakitan baut jangkar tertanam + pelat sambungan balok-kolom annular + sistem anti-korosi yang komprehensif.

IV. Ringkasan singkat

·Definisi: Bagian penahan beban vertikal yang terbuat dari pipa baja melingkar berongga; memiliki sifat mekanik yang sangat baik dan aplikasi yang luas. ·Logika Sistem: Badan kolom + rakitan sambungan dasar + rakitan sambungan atas + aksesori sambungan lateral + aksesori anti-korosi/pengangkatan; konfigurasi lengkap dipilih berdasarkan beban proyek dan skenario aplikasi.

Apa keunggulan inti Kolom Pipa Baja Berongga Melingkar?

1. Penampang melingkar memastikan distribusi tegangan yang seragam, kuat tekan aksial yang tinggi, dan stabilitas torsi yang sangat baik.

2. Tampilan rampingnya minimalis namun mengesankan, meningkatkan daya tarik estetika struktur secara keseluruhan.

3. Hambatan angin yang rendah menawarkan kinerja angin yang unggul untuk aplikasi luar ruangan.

4. Sifatnya yang ringan menyederhanakan pengangkatan dan pemasangan, sehingga menghasilkan efisiensi konstruksi yang tinggi.

5. Permukaan internal dan eksternal dapat dirawat agar tahan terhadap korosi, memastikan daya tahan terhadap kelembapan dan masa pakai yang lama.

6. Spesifikasi lengkap tersedia; tinggi, pelat sambungan, dan bagian tertanam dapat disesuaikan agar sesuai dengan berbagai skenario arsitektur.

Dibandingkan dengan kolom baja berpenampang H dan kolom berongga persegi/persegi panjang, apa ciri pembeda utama kolom pipa melingkar?

I. Keuntungan Mekanika Struktural

1. Penahan beban omnidireksional yang seimbang dan kinerja puntir yang unggul: Momen inersia konsisten di semua arah (tidak ada perbedaan antara sumbu kuat dan lemah), menawarkan kemampuan beradaptasi yang jauh lebih baik terhadap beban angin, torsi seismik, dan beban eksentrik dibandingkan penampang H atau tabung persegi. Mereka adalah pilihan yang lebih disukai untuk tempat-tempat dengan bentang besar, bangunan-bangunan yang menjulang tinggi, dan proyek-proyek pesisir yang terkena angin kencang. Sebaliknya, tabung persegi dan penampang H memiliki sumbu lemah dan kelemahan signifikan terkait torsi lateral.

2. Kapasitas beban tekan yang lebih tinggi dan ketahanan terhadap tekuk lokal untuk jumlah baja yang sama: Di bawah kompresi aksial, tegangan didistribusikan secara merata ke seluruh dinding pipa melingkar. Untuk luas penampang tertentu, kapasitas beban mengikuti urutan: pipa bundar > tabung persegi > baja berpenampang H. Kolom tugas berat dapat dibuat lebih ringan untuk mengurangi biaya, menghemat baja, dan menurunkan bobot sendiri.

3. Koefisien hambatan angin terendah: Bentuk lingkaran yang ramping menghasilkan koefisien bentuk beban angin sekitar 0,8, dibandingkan dengan 1,3 untuk tabung persegi dan lebih dari 1,5 untuk baja berpenampang H. Hal ini secara signifikan mengurangi beban angin pada kolom yang menjulang tinggi, jalan setapak di luar ruangan, penyangga tenaga angin, dan pilar kanopi, sehingga menurunkan biaya penahan pondasi.

II. Ciri Khas dalam Fabrikasi dan Konstruksi

1. Desain sambungan yang disederhanakan dan sambungan balok-ke-kolom yang fleksibel: Balok baja dapat disambung ke bagian berongga melingkar (CHS) pada sudut mana pun di seluruh keliling 360°, menghindari batasan sudut siku-siku tabung persegi atau penyelarasan flensa balok-H; ini menawarkan keuntungan yang jelas untuk skenario yang melibatkan balok miring, rangka radial, dan persimpangan balok multi-arah. Korbel annular standar dan konektor penjepit memudahkan perakitan.

2. Penyambungan segmental yang nyaman: Mendukung pengelasan butt lingkar penuh (dengan bevel internal/eksternal) dan sambungan flensa. Pengelasan melingkar pada tabung melingkar mendistribusikan tegangan secara merata—tidak seperti tabung persegi, yang rentan terhadap konsentrasi tegangan di sudut, atau balok H, yang memerlukan penyelarasan flensa dan badan secara presisi—sehingga menghasilkan toleransi fabrikasi yang lebih tinggi.

3. Berat angkat yang seimbang: Distribusi berat yang seragam menghilangkan risiko pemuatan atau terjungkal yang eksentrik selama pengangkatan.

AKU AKU AKU. Ciri Khas dalam Perlindungan dan Pemeliharaan Korosi

1. Luas permukaan yang dioptimalkan untuk perlindungan korosi: Untuk luas penampang tertentu, luas permukaan luar mengikuti urutan: Tabung Melingkar < Tabung Persegi/Persegi Panjang < Balok-H. Hal ini mengurangi volume cat atau bahan galvanisasi hot-dip yang diperlukan, sehingga menurunkan biaya. Tidak adanya tepi tajam atau "zona mati" mencegah pengepulan cat atau titik yang terlewat, memastikan daya tahan yang unggul di lingkungan korosif luar ruangan.

2. Tidak ada "zona mati" untuk akumulasi air atau debu: Berbeda dengan alur atas tabung persegi atau saluran flensa balok H—yang cenderung memerangkap air hujan dan debu, sehingga menyebabkan korosi—permukaan melengkung dari tabung melingkar memungkinkan air hujan mengalir secara alami, sehingga secara signifikan memperpanjang masa pakai kolom kota luar ruangan dan pilar lanskap.

IV. Ciri Khas dalam Estetika Arsitektur dan Skenario Aplikasi

1. Desain dekoratif terpadu: Profil melengkung sesuai dengan arsitektur lanskap, tiang dinding tirai, dan fasad ruang pameran. Ini mengakomodasi tutup kolom berbentuk bola dan elemen dekoratif melengkung, menggabungkan penahan beban struktural dengan estetika arsitektur—sedangkan tabung persegi dan balok-H sering kali tampak sangat industrial.

2. Kesesuaian untuk ruang terbatas: Menawarkan diameter luar yang lebih kecil untuk kapasitas menahan beban yang sama, memberikan keuntungan tersendiri untuk perutean utilitas, kolom dekoratif interior, dan penyangga peralatan kompak. V. Pengorbanan Biaya (Memanfaatkan Diferensiasi: Kelemahan vs. Kekuatan)

Kelemahan: Untuk beban yang sangat berat dan kolom rangka dengan jarak yang rapat, balok-H menawarkan kinerja biaya yang lebih baik. Skenario Aplikasi Utama: Struktur bertingkat tinggi, bentang panjang, pembebanan multi-arah, lokasi terbuka/rawan angin, dan fungsi struktural-dekoratif terintegrasi; bagian berongga melingkar (CHS) menawarkan total biaya siklus hidup yang lebih rendah di area ini.

VI. Ringkasan Pemosisian yang Dibedakan

H-beams: Fokus pada bingkai bertingkat dan berjarak padat. Tabung persegi: Fokus pada pabrik industri reguler dengan skala kecil. Kolom Circular Hollow Section (CHS): Fokus pada proyek struktur lanskap yang terintegrasi dan memiliki bentang panjang, bertingkat tinggi, pembebanan multi-arah; mereka membangun keunggulan pasar yang tak tergantikan melalui ketahanan torsi, hambatan angin yang rendah, dan kemudahan perlindungan terhadap korosi.

Alur Kerja Pemrosesan Ujung-ke-Ujung untuk Kolom Pipa Baja Berongga Melingkar

I. Klasifikasi Produk

1. Kolom CHS Mulus: Diproduksi melalui pemrosesan mendalam stok pipa baja mulus; biasanya digunakan untuk kolom penahan beban berdiameter kecil hingga menengah dan presisi tinggi (φ60–φ630).

2. Kolom CHS yang Digulung dan Dilas: Diproduksi dengan menggulung pelat baja ke dalam silinder diikuti dengan pengelasan memanjang dan/atau melingkar; digunakan untuk kolom berdiameter besar dan beban berat (metode standar untuk kolom ekstra besar >φ630).

II. Langkah Pemrosesan Standar (Proses hilir bersama untuk kedua jenis)

Proses 1: Inspeksi Bahan Baku dan Tata Letak Pemotongan

1. Pipa Seamless: Pemeriksaan masuk material, diameter luar, ketebalan dinding, dan laporan deteksi cacat; dipotong memanjang menggunakan gergaji CNC atau pemotong plasma.

2. Pipa Rolled/Welded: Deteksi cacat masuk dan perataan pelat baja; Pemotongan CNC sesuai lebar dan kemiringan yang dikembangkan.

Tunjangan untuk penyusutan dan pemesinan pengelasan disertakan selama pemotongan.

Proses 2: Penggulungan dan Pembentukan (Khusus untuk CHS yang digulung/dilas saja)

1. Pelat baja digulung menjadi silinder menggunakan mesin pembengkok pelat tiga gulungan; tepinya sejajar dan tertutup.

2. Tack pengelasan untuk fiksasi; penyesuaian kebulatan dan ketidaksejajaran tepi (misalignment ≤ 10% dari ketebalan dinding).

Proses 3: Pengelasan Lapisan Badan Pipa Utama

1. Pengelasan jahitan memanjang: Pengelasan busur terendam otomatis (SAW)—membentuk manik-manik dalam dan luar—untuk jahitan memanjang dari pipa yang digulung;

2. Pasca pengelasan: Inspeksi visual lapisan las → Pengujian Ultrasonik (UT) (inspeksi 100% untuk lasan Kelas I);

3. Pengelasan butt melingkar untuk penyambungan multi-segmen kolom panjang: Juga menggunakan SAW dua sisi dan NDT (pengujian non-destruktif).

Proses 4: Pembulatan dan Pelurusan Pipa Melingkar

Pipa yang digulung dan dilas mengalami deformasi pengelasan yang signifikan; mesin pembulatan hidrolik khusus digunakan untuk mengoreksi kebulatan dan kelurusan, mengendalikan ovalitas hingga ≤D/1000; pipa seamless hanya memerlukan sedikit penyesuaian pelurusan.

Proses 5: Pemesinan Ujung Miring dan Permukaan Akhir (Proses Kritis)

Mesin Bubut CNC / Penggilingan Muka Akhir:

· Giling kedua ujung pipa hingga rata dan potong bevel pengelasan, pastikan permukaan ujung tegak lurus;

· Untuk kolom yang membutuhkan sambungan flensa, mesinkan secara presisi register (keran) di ujung pipa untuk memastikan kesesuaian yang rata dan rata dengan flensa.

Proses 6: Perakitan dan Pengelasan Komponen Ujung Kolom

1. Rakitan pelat dasar kolom: Tata letak dan perakitan pelat dasar persegi/melingkar dan rusuk pengaku, diikuti dengan pengelasan paku untuk penentuan posisi;

2. Pelat atas kolom dan tutup ujung: Pengelasan jahitan penuh pada tutup ujung untuk menutup bukaan pipa dan mencegah masuknya air;

3. Pelat Corbel / Lug / Pelat sambungan annular: Tata letak sesuai gambar, perakitan di sekeliling lingkar pipa, dan fiksasi melalui pengelasan paku;

4. Cincin pengaku internal (untuk kolom bertingkat tinggi dengan beban berat): Pengangkatan tersegmentasi dan pemasangan pelat pengaku annular internal, dipasang dengan pengelasan paku internal.

Proses 7: Pengelasan Komponen Semua Posisi

1. Tulang rusuk dan corbel pelat dasar: Dilas menggunakan Gas Shielded Welding atau Submerged Arc Welding (SAW);

2. Lasan sambungan kritis: Telah menjalani pengujian non-destruktif UT sesuai dengan persyaratan desain.

Proses 8: Koreksi Produk Jadi dan Pengeboran Lubang

1. Koreksi deformasi pengelasan dan kelurusan kolom menggunakan kombinasi pemanasan api dan metode mekanis;

2. Pengeboran lubang CNC untuk baut dan saluran utilitas di lokasi yang diperlukan. Proses 9: Penghapusan Karat dan Perawatan Anti Korosi

1. Peledakan tembakan ke tingkat Sa2.5 untuk menghilangkan kerak dan karat pabrik;

2. Pelapisan: Primer + lapisan perantara + lapisan atas; lanjutkan ke proses galvanisasi hot-dip jika diperlukan.

Proses 10: Penomoran Produk Jadi, Inspeksi, Pengemasan, dan Pengiriman

1. Tandai ID komponen, garis kisi, dan tingkat ketinggian;

2. Pemeriksaan menyeluruh terhadap dimensi, pengelasan, dan lapisan anti korosi sebelum disimpan.

AKU AKU AKU. Perbandingan Dua Proses

1. Kolom pipa baja berongga melingkar mulus: Waktu pemrosesan singkat, tidak ada las memanjang, integritas struktural yang sangat baik; namun, diameter pipa terbatas, dan biaya pengadaan untuk pipa berdiameter besar mahal.

2. Kolom pipa melingkar yang digulung dan dilas: Mampu berdiameter sangat besar dengan ketebalan dinding yang dapat disesuaikan sepenuhnya; melibatkan langkah-langkah pengelasan tambahan dan pengelasan longitudinal, namun menawarkan biaya yang lebih rendah untuk komponen skala besar.

IV. Kustomisasi Khusus (Kolom Pipa Mega Melingkar untuk Gedung Bertingkat Tinggi)

1. Untuk kolom berisi beton: Lubang grouting dan ventilasi udara sudah disediakan sebelumnya di ujung pipa;

2. Kolom pipa melingkar berdiameter variabel: Dibuat dengan menggulung dan mengelas bagian transisi berbentuk kerucut (peredam) untuk menghubungkan diameter yang berbeda.

Parameter Kinerja Utama untuk Kolom Circular Hollow Section (CHS).

I. Spesifikasi Geometris

1. Penunjukan

Format: ϕD × t × L

·D: Diameter luar (mm); ukuran umum termasuk φ89, 114, 165, 219, 273, 325, 426, 530, 630, 720, 820, 920, 1020...

·t: Ketebalan dinding (mm); 4–50 mm

·L: Panjang potongan standar; biasanya 6m/9m/12m; panjang ekstra panjang dicapai melalui penyambungan tersegmentasi

2. Toleransi Dimensi

1. Ovalitas: ≤ D/1000

2. Kelurusan badan kolom: Dalam L/1000

3. Tegak lurus ujung muka: ≤ t/10

II. Sifat Mekanik Material (Nilai utama: Q235B/Q355B)

Q355NL dipilih untuk aplikasi suhu rendah karena ketahanannya terhadap benturan suhu rendah.

AKU AKU AKU. Parameter Struktural Utama

1. Karakteristik penampang (lebih unggul dari tabung persegi/balok H untuk berat yang sama)

· Jari-jari girasi seragam ke segala arah; tidak ada perbedaan antara sumbu kuat dan sumbu lemah;

· Koefisien hambatan angin: μ ≈ 0,8 (vs. 1,3 untuk tabung persegi/persegi panjang dan 1,5 untuk balok-H); dampak beban angin rendah

1. Keuntungan kompresi: Koefisien stabilitas kompresi aksial tinggi; kapasitas menahan beban melebihi kolom persegi panjang untuk luas penampang yang sama

2. Tahanan puntir: Momen inersia kutub untuk bagian lingkaran jauh lebih tinggi dibandingkan bagian non-lingkaran; kinerja seismik yang sangat baik dan ketahanan terhadap beban eksentrik

IV. Kinerja Pengelasan dan NDT (Pengujian Non-Destruktif).

1. Lasan Longitudinal / Melingkar (Grade I): 100% Pengujian Ultrasonik (UT); Pengelasan tingkat II: UT pemeriksaan spot 20%;

2. Kekuatan tarik las tidak lebih rendah dari nilai standar logam dasar. V. Spesifikasi Anti Korosi

1. Tingkat penghilangan karat peledakan: Sa2.5 (Standar Nasional);

2. Sistem pelapisan standar: Primer + Lapisan Menengah + Lapisan Atas; total ketebalan film kering: 80–160 μm;

3. Galvanisasi hot-dip: Ketebalan lapisan seng ≥85 μm; dirancang untuk lingkungan korosif pesisir.

VI. Spesifikasi Kolom Tubular Berisi Beton (CFT).

1. Nilai beton yang biasanya digunakan untuk pengisi: C30, C40, atau C50;

2. Aksi penahan beban yang sinergis antara tabung baja dan beton; kapasitas menahan beban aksial secara keseluruhan meningkat 2–3 kali lipat; umumnya digunakan pada struktur bertingkat super tinggi.

VII. Spesifikasi Pemasangan dan Sambungan

1. Sambungan flensa: Menggunakan baut berkekuatan tinggi Kelas 8,8 atau 10,9;

2. Pelat dasar kolom: Ketebalan pelat 16–60 mm; dilengkapi dengan baut jangkar tertanam (M20–M64).
