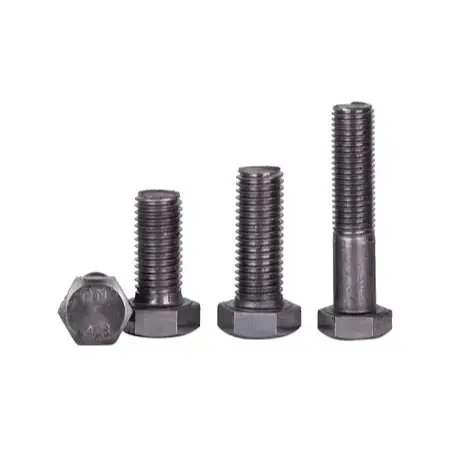

Baut Sambungan Baja Standar untuk Konstruksi

Definisi Dasar dan Konfigurasi Standar

Standar yang Berlaku: GB/T 5780 (Kelas C – tingkat kasar/komersial), GB/T 5782 (Kelas A/B – tingkat presisi/halus)

I. Definisi Produk

1. Deskripsi

Baut sambungan baja standar untuk konstruksi adalah pengencang serba guna yang digunakan untuk sambungan sekunder dan fiksasi sementara. Mereka tidak memerlukan pramuat desain; sebaliknya, mereka mentransfer beban melalui ketahanan geser dari betis baut dan tekanan bantalan pada permukaan kontak komponen yang terhubung. Mereka dikategorikan berdasarkan presisi manufaktur menjadi dua tipe utama: Kelas C (kelas kasar/komersial) dan Kelas A/B (kelas presisi/halus).

2. Tingkat Kekuatan

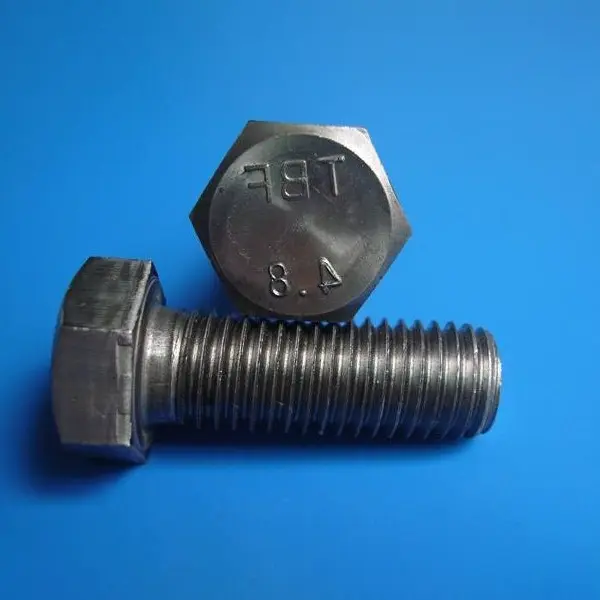

Nilai umum: 4.6, 4.8, dan 5.6. Kekuatannya jauh lebih rendah dibandingkan dengan baut berkekuatan tinggi; mereka tidak boleh digunakan pada sambungan penahan beban primer atau sambungan yang terkena beban dinamis bolak-balik.

3. Bahan Umum

Bodi utamanya terbuat dari baja karbon rendah atau Q235, menawarkan efektivitas biaya tinggi dan kemudahan pemrosesan.

4. Rentang Spesifikasi

Diameter nominal: M10, M12, M16, M20, M22, M24; panjang nominal: 30–200 mm (dapat disesuaikan berdasarkan permintaan).

Detail Klasifikasi

Baut Kelas C (Kasar/Kelas Komersial): Ditandai dengan presisi produksi yang lebih rendah, toleransi shank yang lebih besar, dan jarak bebas yang lebih besar pada lubang baut; mereka memungkinkan pemasangan di tempat yang nyaman dan merupakan jenis yang paling banyak digunakan dalam proyek teknik.

Baut Kelas A/B (Kelas Presisi/Kelas Halus): Ditandai dengan presisi tinggi dan jarak bebas yang pas, memastikan distribusi beban yang seragam; biasanya digunakan untuk pangkalan peralatan dan sambungan penyambungan presisi.

II. Konfigurasi Perakitan Standar

Rakitan standar untuk baut sambungan konstruksi: 1 baut + 1 mur segi enam + 1 ring datar; mesin cuci pegas dapat ditambahkan tergantung pada kondisi pengoperasian tertentu. 1. Badan baut standar dengan kepala heksagonal; dilengkapi ulir kasar standar dan betis padat tanpa bagian diameter yang diperkecil.

2. Mur hex pencocokan standar; benang sejajar untuk pengikatan yang aman.

3. Mesin cuci datar (standar): Ditempatkan di bawah kepala mur atau baut untuk menambah luas bantalan dan mencegah kerusakan permukaan selama pengencangan.

4. Mesin cuci pegas (opsional): Dipasang di area yang terkena getaran untuk memberikan penguncian elastis; hanya berfungsi untuk mencegah kelonggaran dan tidak meningkatkan kapasitas menahan beban struktural.

Konfigurasi perakitan standar:

· Dasar: 1 baut + 1 mur + 1 ring datar (paling umum)

· Anti kendor: 1 baut + 1 mur + 1 ring datar + 1 ring pegas

AKU AKU AKU. Perawatan Permukaan

1. Oksida Polos / Hitam: Untuk lingkungan dalam ruangan yang kering; biaya terendah.

2. Galvanisasi hot-dip: Untuk lingkungan luar ruangan, terbuka, lembab, atau korosif; tahan karat dan tahan lama.

3. Elektroforesis / Pengecatan: Lapisan dekoratif dengan perlindungan korosi dasar; biasa digunakan untuk pagar dan pagar.

IV. Skenario Aplikasi

1. Perakitan sementara dan pemasangan komponen.

2. Sambungan untuk struktur sekunder seperti railing, tangga, platform pemeliharaan, pelapis atap/dinding, dan penyangga pipa.

3. Struktur tambahan yang ringan dan elemen dekoratif yang tidak menahan beban.

V.Poin Tambahan

1. Pemasangan: Dapat dikencangkan menggunakan kunci pas manual atau listrik standar; tidak ada persyaratan khusus untuk pengencangan awal, pengencangan akhir, atau kontrol torsi.

2. Karakteristik: Memungkinkan pemasangan di lubang yang agak besar; mudah dirakit/dibongkar dan dapat digunakan kembali; rentan kendor di lingkungan dengan getaran tinggi.

3. Pembatasan: Dilarang keras sebagai pengganti baut berkekuatan tinggi pada sambungan penahan beban kritis, seperti pada balok baja, kolom, atau balok penopang derek.

Apa keuntungan utama Baut Sambungan Baja Standar untuk Konstruksi?

1. Biaya rendah, mudah didapat, dan sangat serbaguna.

2. Tidak diperlukan alat khusus; pemasangan dapat dilakukan dengan kunci pas manual standar.

3. Kekuatan rendah dan preload rendah; ketahanan yang lemah terhadap getaran dan slip.

4. Dapat berulang kali dibongkar dan dipasang kembali; pemasangan dan pelepasannya mudah.

5. Rentan terhadap deformasi di bawah beban; tidak cocok untuk sambungan penahan beban utama pada struktur baja.

Membedakan Sorotan

I. Keunggulan Inti

1. Biaya rendah dan efisiensi biaya tinggi

Bahan baku dan proses pembuatan baut sambungan konstruksi standar ini sederhana, sehingga menghasilkan harga satuan yang jauh lebih rendah dibandingkan dengan baut berkekuatan tinggi; mereka secara signifikan mengurangi biaya bila digunakan untuk sambungan sekunder ekstensif atau pemasangan sementara.

2. Instalasi sederhana dengan persyaratan peralatan minimal

Tidak memerlukan kunci torsi yang dikalibrasi atau peralatan pengencangan akhir khusus; kunci pas manual atau listrik standar sudah cukup. Prosesnya menghindari langkah-langkah rumit seperti pengencangan awal, pengencangan akhir, atau pemeriksaan ulang torsi, sehingga mudah dipelajari dan dijalankan.

3. Kemampuan beradaptasi dan toleransi pemasangan yang tinggi

Jarak bebas yang besar antara baut dan lubang (khas baut kasar Kelas C) memungkinkan sedikit pembesaran lubang di lokasi dan penyesuaian penyelarasan, sehingga menyederhanakan perakitan komponen. Pemasangan dapat dilakukan dalam orientasi spasial apa pun tanpa zona akses terbatas.

4. Perakitan/pembongkaran dan penggunaan kembali yang fleksibel

Dirancang untuk menghindari kerusakan struktural, baut ini mudah dilepas dan dipasang kembali, sehingga menawarkan tingkat perputaran yang tinggi; produk ini sangat cocok untuk pemasangan sementara, area yang memerlukan perawatan rutin, atau komponen yang memerlukan modifikasi dan penggantian di masa mendatang.

5. Konfigurasi sederhana dan manajemen di tempat yang mudah

Rakitan standar hanya terdiri dari baut, mur, dan ring datar. Dengan lebih sedikit komponen, risiko ketidaksesuaian atau kehilangan lebih rendah, sehingga menyederhanakan penyimpanan inventaris dan manajemen permintaan di tempat.

II. Kelemahan Relatif

1. Tidak ada pramuat desain; ketahanan yang lemah terhadap slip dan getaran

Transfer beban hanya bergantung pada penguncian thread; sambungan tersebut mudah kendor akibat beban dinamis atau getaran berulang dan dilarang keras untuk digunakan pada sambungan penahan beban primer atau sambungan yang kritis terhadap kelelahan.

2. Tingkat kekuatan rendah

Terutama Kelas 4.6 atau 4.8; kapasitas menahan beban tarik dan gesernya jauh lebih rendah dibandingkan baut berkekuatan tinggi Kelas 8.8 atau 10.9, sehingga tidak cocok untuk beban berat atau momen lentur yang signifikan. 3. Kekakuan Koneksi yang Buruk

Di bawah beban, komponen mengalami selip dan deformasi yang lebih besar, sehingga gagal memenuhi persyaratan kekakuan sambungan struktur baja primer.

AKU AKU AKU. Ringkasan Kriteria Seleksi

1. Prioritaskan Baut Biasa untuk: Pemasangan sementara, struktur sekunder (railing, bracket, cladding, dll.), aplikasi beban statis, dan lokasi tanpa persyaratan ketahanan slip yang tinggi.

2. Pilih Baut Kekuatan Tinggi untuk: Sambungan sambungan permanen yang melibatkan elemen penahan beban primer (balok, kolom, balok derek, rangka, dll.), beban dinamis, persyaratan kekakuan tinggi, dan persyaratan ketahanan slip yang tinggi.

Proses Konstruksi Di Tempat

Standar yang Berlaku: GB 50205-2020. Berlaku untuk baut biasa Kelas C (kasar) dan Kelas A/B (presisi); mencakup dua skenario: pemasangan sementara dan sambungan struktural permanen.

I. Persiapan Konstruksi

1. Verifikasi Material: Periksa spesifikasi baut, panjang, tingkat kekuatan, dan perawatan permukaan. Permintaan mur yang cocok, ring datar, dan ring pegas sesuai kebutuhan; simpanlah secara terorganisir dan lindungi benang dari kerusakan.

2. Persiapan Alat: Kunci pas manual standar, kunci pas listrik, penggiling sudut, kikir, dan spidol; tidak diperlukan peralatan kalibrasi torsi.

3. Pemeriksaan Komponen: Bersihkan permukaan sambungan untuk menghilangkan debu, oli, dan karat lepas. Periksa celah penyambungan pelat; jika celah terlalu banyak, pasang pelat shim sesuai spesifikasi.

4. Pemeriksaan Keselarasan Lubang: Verifikasi kesejajaran lubang baut. Reaming kecil diperbolehkan untuk baut Kelas C, tetapi pemotongan gas untuk memperbesar lubang sangat dilarang; penyimpangan yang berlebihan memerlukan tindakan perbaikan (misalnya pengisian dan pengeboran ulang).

II. Penempatan Komponen dan Perbaikan Sementara

1. Angkat dan sejajarkan komponen baja; sesuaikan sumbu, ketinggian, dan kerataan; aman dengan dukungan sementara.

2. Kencangkan sementara posisi menggunakan sejumlah kecil baut atau pin drift untuk mencegah perpindahan secara keseluruhan.

AKU AKU AKU. Penyisipan Baut

1. Masukkan baut dengan bebas; mempertahankan orientasi yang konsisten; jangan memaksa mereka masuk dengan memalu.

2. Urutan perakitan: Kepala baut → Permukaan pelat komponen → Washer datar → (Wher pegas, jika diperlukan) → Permukaan pelat komponen lainnya → Mur. 3. Ujung mesin cuci pegas yang terbelah tidak boleh menempel rata pada permukaan bantalan; ini memastikan fungsi anti-longgarnya.

IV. Operasi Pengikatan

1. Urutan pengencangan: Untuk kelompok baut pada sambungan, kencangkan secara simetris dari tengah ke arah luar; untuk sambungan sambungan yang panjang, lanjutkan dari tengah ke arah kedua ujung untuk mencegah lengkungan pelat atau distribusi tegangan yang tidak merata.

2. Persyaratan pengikatan: Kencangkan sampai permukaan pelat bersentuhan erat; pengetatan moderat sudah cukup. Tidak ada persyaratan khusus untuk pengencangan awal, pengencangan akhir, atau batas torsi, dan kontrol ketat terhadap beban awal juga tidak diperlukan.

3. Untuk susunan baut multi-baris, kencangkan setiap baut satu per satu dan berurutan; pastikan tidak ada baut yang terlewat atau kurang dikencangkan.

V. Penampilan Penyelesaian dan Perlindungan Pekerjaan Selesai

1. Setelah pengikatan, bersihkan kotoran dan sisa serbuk logam dari sekitar sambungan.

2. Periksa panjang benang yang terbuka; standarnya adalah 2–3 utas. Ganti dengan baut dengan panjang yang sesuai jika bagian yang terbuka terlalu panjang atau terlalu pendek.

3. Oleskan cat anti karat touch-up pada benang yang terbuka dan area yang terkena pemotongan atau benturan.

4. Lindungi sambungan yang telah selesai dari benturan keras atau gangguan luar.

VI. Inspeksi dan Penerimaan Kualitas

1. Inspeksi visual yang komprehensif

· Baut, mur, dan ring semuanya ada dan terpasang dengan benar, tanpa ada bagian yang hilang atau tidak sejajar;

· Permukaan sambungan terpasang erat tanpa celah yang terlihat;

· Benang yang terbuka berukuran 2–3 benang, memenuhi standar kualitas visual;

· Tidak ada bekas palu atau kerusakan benang.

2. Inspeksi fungsional

Lakukan pemeriksaan langsung pada area yang terkena getaran untuk memastikan tidak terjadi kelonggaran.

VII. Larangan Konstruksi

1. Melarang keras memperbesar atau membuat lubang melalui pemotongan atau pembakaran gas;

2. Melarang keras penggantian baut berkekuatan tinggi dengan baut biasa pada sambungan penahan beban primer;

3. Mesin cuci pegas tidak boleh dipasang terbalik atau dihilangkan;

4. Di area yang sering mengalami getaran, baut biasa tidak boleh digunakan sebagai satu-satunya alat sambungan penahan beban. Proses yang Disederhanakan

Persiapan konstruksi → Penyelarasan komponen dan pemasangan sementara → Pemasangan baut + perakitan ring dan mur → Pengencangan simetris → Pemeriksaan tonjolan ulir + sentuhan anti korosi → Pemeriksaan penerimaan

Parameter Kinerja Utama

Standar: GB/T 5780, GB/T 5782, GB/T 3098.1; diklasifikasikan menjadi baut Kelas C (kasar) dan baut Kelas A/B (presisi); nilai kekuatan umum: 4.6, 4.8, 5.6.

I. Bahan Dasar dan Kekerasan

1. Bahan umum: Baja karbon rendah, Q235

2. Perawatan permukaan: Hasil akhir polos, oksida hitam, galvanisasi hot-dip, elektroforesis

3. Kekerasan Rockwell (HRC)

1. Nilai 4.6/4.8: ≤28 HRC

2. Kelas 5.6: 22–32 HRC

II. Sifat Mekanik (Nilai Minimum)

Catatan: Baut biasa tidak dikenakan beban awal desain; perpindahan beban bergantung pada aksi geser dan bantalan.

AKU AKU AKU. Toleransi Dimensi dan Benang

1. Presisi Benang

1. Baut Kelas C (Kasar): 8g (toleransi besar, jarak bebas signifikan antara baut dan dinding lubang; paling umum digunakan di lokasi)

2. Baut Kelas A/B (Presisi): 6g (presisi tinggi, jarak pas minimal)

2. Toleransi Panjang: Panjang nominal ±2 mm

3. Kelurusan Shank: ‰ (per mille)

IV. Parameter Konstruksi dan Pemasangan

1. Proyeksi Ulir: 2–3 ulir yang menonjol di luar mur setelah pengencangan dianggap dapat diterima

2. Aksesori Perakitan

1. Standar: Mesin cuci datar; mesin cuci pegas ditambahkan untuk komponen bergetar (hanya berfungsi untuk mencegah kendor; tidak meningkatkan kapasitas menahan beban)

3. Persyaratan Lubang

1. Baut Kelas C (Kasar): Diperbolehkan melakukan pembesaran lubang kecil di lokasi dengan menggunakan kikir; pembesaran melalui pemotongan gas sangat dilarang

2. Baut Kelas A/B (Presisi): Dilarang keras memperbesar lubang untuk memastikan presisi pemasangan

V. Karakteristik Kinerja

1. Ketahanan Slip: Tidak ada preload; ketahanan slip yang lemah pada permukaan kontak; tidak cocok untuk sambungan yang mengalami beban dinamis bergantian atau getaran kuat

2. Dapat digunakan kembali: Dapat dibongkar dan digunakan kembali beberapa kali

3. Kekakuan Sambungan: Kekakuan yang relatif rendah; rentan terhadap deformasi slip di bawah beban

VI. Lingkup Aplikasi

1. Baut Sambungan Baja Standar untuk Konstruksi: Ditujukan hanya untuk pemasangan sementara, struktur sekunder, dan komponen tambahan beban statis

2. Penggunaan yang Dilarang: Tidak boleh digunakan untuk sambungan penahan beban primer seperti sambungan balok-ke-kolom rangka baja, balok derek, atau rangka bentang panjang; tidak dapat menggantikan baut berkekuatan tinggi

Pertanyaan Umum

Q1: Apa perbedaan antara baut Kelas C dan Kelas A/B?

A: Baut Kelas C adalah baut kelas kasar/komersial dengan toleransi shank lebih besar dan jarak bebas lebih besar antara baut dan dinding lubang. Ini adalah jenis yang paling banyak digunakan untuk pemasangan sementara dan struktur sekunder karena memungkinkan penyesuaian kecil pada penyelarasan lubang di lokasi. Baut Kelas A/B adalah kelas presisi/halus dengan jarak bebas yang pas dan distribusi beban yang seragam, digunakan untuk pangkalan peralatan dan sambungan penyambungan presisi.

Q2: Dapatkah baut biasa digunakan sebagai pengganti baut berkekuatan tinggi?

J: Tidak. Baut biasa (Grade 4.6/4.8/5.6) tidak memiliki beban awal desain, kekuatan rendah, dan ketahanan yang buruk terhadap slip dan getaran. Bahan ini dilarang keras untuk digunakan pada sambungan penahan beban primer seperti sambungan balok-ke-kolom baja, balok penopang derek, dan rangka bentang panjang. Baut berkekuatan tinggi (Grade 8.8/10.9) harus digunakan untuk semua sambungan struktural penting.

Q3: Apa tujuan dari mesin cuci pegas?

A: Mesin cuci pegas memberikan penguncian elastis untuk mencegah kendor akibat getaran. Itu dipasang di antara mesin cuci datar dan mur. Untuk aplikasi beban statis standar, mesin cuci datar saja sudah cukup. Untuk peralatan getar, struktur yang berdekatan dengan derek, atau kondisi beban dinamis, disarankan menggunakan ring pegas namun tetap tidak memberikan kinerja anti-longgar yang sama seperti pratarik baut berkekuatan tinggi.

Q4: Bisakah baut biasa digunakan kembali?

J: Ya. Tidak seperti baut geser torsi berkekuatan tinggi, baut biasa dapat dibongkar dan digunakan kembali beberapa kali tanpa mengurangi kapasitas menahan bebannya, asalkan ulir dan betisnya tidak rusak. Hal ini menjadikannya ideal untuk pemasangan sementara, titik akses pemeliharaan, dan komponen yang dapat dimodifikasi di masa mendatang.

Q5: Bagaimana cara memilih antara finishing polos, oksida hitam, dan galvanisasi hot-dip?

A: Hasil akhir polos / oksida hitam hanya cocok untuk lingkungan dalam ruangan yang kering. Galvanisasi hot-dip diperlukan untuk paparan di luar ruangan, kondisi lembab, atau lingkungan korosif; ini memberikan ketahanan korosi 8-10 tahun. Untuk aplikasi dekoratif dengan perlindungan korosi dasar, tersedia lapisan elektroforesis.
