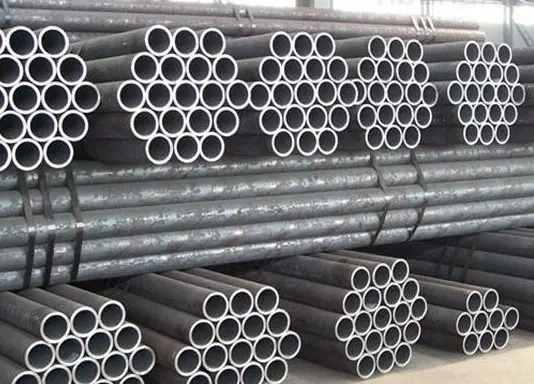

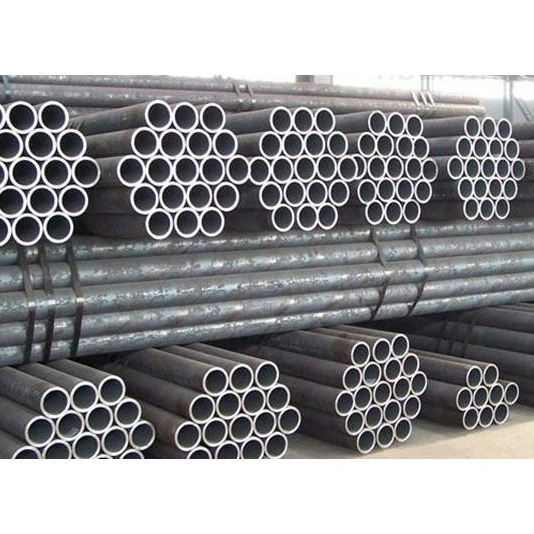

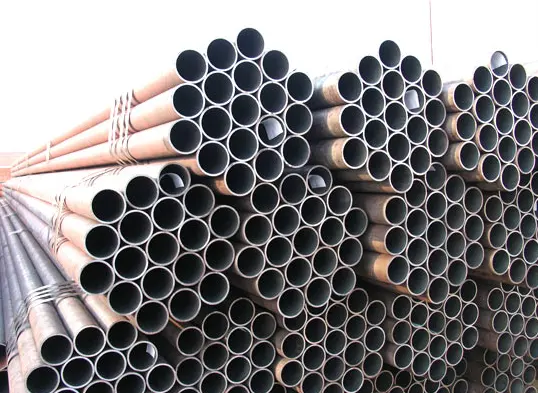

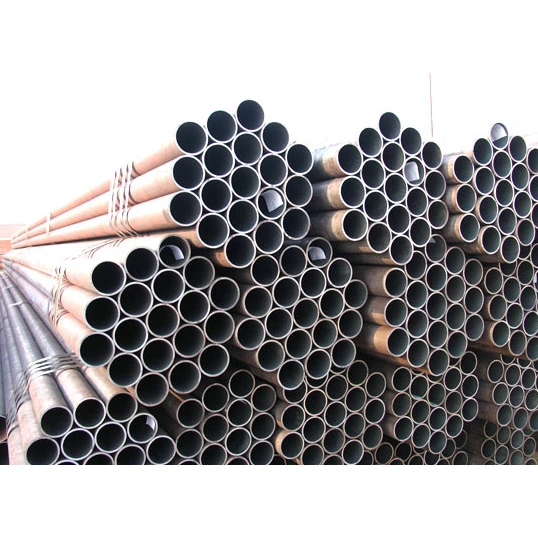

Pipa Baja Struktural Melingkar Mulus

Sebagai produsen Tiongkok yang andal dan pemasok komponen struktur baja terpadu, HAISHENG menawarkan pipa baja struktural melingkar mulus dari stok. Pipa-pipa ini dibentuk dari billet padat melalui proses seperti pengerolan panas dan penarikan dingin, sehingga menghasilkan struktur kesatuan yang mulus. Mereka mematuhi standar seperti GB/T 8163 dan GB/T 6479, dengan tingkat material umum termasuk 20# dan Q355B.

Apa karakteristik pipa baja struktural melingkar mulus?

I. Karakteristik Mekanik dan Struktural

1. Dibentuk melalui penggulungan dan penindikan integral tanpa lapisan las; dinding pipa memiliki struktur mikro yang seragam dan padat serta kapasitas menahan beban segala arah yang stabil. Mereka jauh mengungguli pipa yang dilas dalam hal ketahanan tekanan tinggi, toleransi suhu tinggi, dan ketahanan lelah.

2. Kemampuan penyegelan dan penahan tekanan yang sangat baik, dengan ketahanan yang luar biasa terhadap kebocoran dan pecah, membuatnya cocok untuk operasi bertekanan jangka panjang dan terus menerus.

3. Permukaan dalam dan luar yang halus, ketebalan dinding seragam, dan kekakuan struktural yang tinggi; mampu menahan tekanan kompleks termasuk tegangan, kompresi, tekukan, dan torsi.

II. Keunggulan Manufaktur dan Kinerja

1. Tersedia dalam jenis canai panas dan canai dingin: pipa canai panas cocok untuk diameter besar, dinding tebal, dan aplikasi suhu tinggi; pipa yang ditarik dingin menawarkan presisi dimensi tinggi dan kualitas permukaan yang unggul, menjadikannya ideal untuk mesin presisi dan pipa berdiameter kecil.

2. Berbagai macam pilihan material; perlakuan panas seperti quenching dan tempering atau normalisasi dapat diterapkan untuk lebih meningkatkan kekuatan dan ketangguhan, sehingga cocok untuk skenario beban berat dan pembebanan siklik.

3. Kinerja suhu tinggi dan rendah yang sangat baik dengan rentang suhu pengoperasian yang luas; tahan terhadap patah getas pada suhu rendah.

AKU AKU AKU. Karakteristik Pemrosesan dan Aplikasi

1. Cocok untuk memotong, memutar, menggulung benang, menekuk, mengelas, dan perlakuan panas; kemampuan mesin yang sangat baik menjadikannya ideal untuk produksi komponen mekanis dan alat kelengkapan pipa presisi. 2. Metode sambungan fleksibel: mendukung sambungan flensa, berulir, dilas, dan pas kompresi untuk memenuhi berbagai persyaratan perakitan industri.

3. Dapat menjalani perawatan seperti galvanisasi, pelapisan anti korosi, dan pasivasi untuk meningkatkan ketahanan terhadap korosi, sehingga cocok untuk lingkungan pengoperasian yang kompleks.

IV. Karakteristik Pengadaan dan Biaya

1. Proses produksi yang rumit dan kapasitas produksi yang relatif rendah mengakibatkan harga lebih tinggi dibandingkan pipa baja las dengan spesifikasi yang sama.

2. Stok terbatas dengan spesifikasi kelas atas atau khusus; beberapa ukuran non-standar memerlukan pembuatan khusus, sehingga menyebabkan waktu pengiriman lebih lama.

V. Batasan Penggunaan

1. Meskipun pipa baja struktural melingkar mulus menawarkan kinerja keseluruhan yang sangat baik, pipa tersebut lebih berat dan membutuhkan lebih banyak material daripada pipa las dengan spesifikasi yang sama, sehingga menghasilkan efektivitas biaya yang lebih rendah untuk aplikasi sipil standar bertekanan rendah dan suhu sekitar.

2. Terutama digunakan dalam aplikasi industri penting yang melibatkan tekanan tinggi, suhu tinggi, atau kondisi berbahaya; umumnya tidak digunakan untuk komponen tambahan beban rendah seperti perancah standar atau pagar pembatas sederhana.

Kegunaan dan Ruang Lingkup Aplikasi

I. Kegunaan Utama

1. Transportasi fluida bertekanan tinggi

Mengangkut air bertekanan tinggi, uap, udara bertekanan, minyak, gas, dan media kimia; sifat mulus dan kemampuan penyegelan yang unggul menghilangkan risiko kebocoran.

2. Perpipaan termal dan boiler

Digunakan untuk dinding air boiler, superheater, header, dan jaringan pipa thermal utama, mampu menahan kondisi suhu dan tekanan tinggi.

3. Industri kimia dan fabrikasi komponen bejana tekan

Nozel reaktor, bundel tabung penukar panas, pipa proses kimia, dan saluran tahan korosi yang cocok untuk lingkungan kimia yang kompleks.

4. Pembuatan komponen mekanis

Silinder hidrolik, silinder pneumatik, bushing, blanko pemesinan presisi, poros penggerak, dan komponen tubular penahan beban untuk mesin konstruksi.

5. Teknik perminyakan, gas, dan energi

Jalur ekstraksi dan transmisi minyak dan gas alam, pipa pengumpul, dan pipa tambahan untuk pengeboran dan ekstraksi ladang minyak.

6. Komponen struktur baja tugas berat

Kolom pipa melingkar bertekanan tinggi, rangka tugas berat, penyangga peralatan penahan beban, dan komponen tubular penahan beban untuk mesin besar.

7. Perpipaan untuk kondisi pengoperasian khusus

Perpipaan bersuhu rendah, perpipaan peralatan kriogenik, jalur pengangkutan untuk media yang mudah terbakar atau meledak, dan perpipaan pemadam kebakaran bertekanan tinggi.

II. Ruang Lingkup Aplikasi

1. Tenaga Listrik dan Energi Panas: Perpipaan boiler, jaringan distribusi uap, dan perpipaan bantu untuk peralatan pembangkit listrik pada pembangkit listrik termal dan kogenerasi.

2. Industri Petrokimia: Memproses jaringan pipa, jalur pengumpulan dan transmisi, serta komponen perpipaan untuk peralatan reaksi di kilang, pabrik kimia, dan ladang minyak/gas.

3. Mesin Berat: Komponen perpipaan presisi dan bagian poros untuk peralatan hidrolik, mesin konstruksi, peralatan mesin, dan manufaktur kendaraan.

4. Perlindungan Kebakaran Kota: Jaringan pipa pemadam kebakaran perkotaan bertekanan tinggi dan sistem pasokan air bertekanan tinggi untuk industri.

5. Struktur Baja Arsitektur: Pipa kolom penahan beban dan komponen struktur utama untuk pabrik industri tugas berat, stadion, dan rangka skala besar.

6. Pembuatan Kapal dan Dirgantara: Perpipaan propulsi kelautan, sistem hidrolik, dan pipa presisi untuk aplikasi dirgantara.

7. Pendinginan dan Kriogenik: Fasilitas penyimpanan dingin, peralatan kriogenik, dan jaringan pipa untuk mengangkut nitrogen cair atau oksigen cair.

AKU AKU AKU. Perbedaan Seleksi

· Pipa mulus canai panas: Terutama berdiameter besar dan berdinding tebal; umumnya digunakan untuk pipa utama bersuhu tinggi, bertekanan tinggi, dan komponen struktur penahan beban besar.

· Pipa mulus yang ditarik dingin: Ditandai dengan diameter yang lebih kecil, akurasi dimensi tinggi, dan permukaan akhir yang halus; umumnya digunakan untuk mesin presisi, pipa instrumentasi, dan perlengkapan hidrolik.

Parameter Kinerja Pipa Baja Struktural Melingkar Mulus

I. Standar Eksekutif (Umum Digunakan)

·GB/T 8162: Pipa baja mulus untuk keperluan struktural

·GB/T 8163: Pipa baja mulus untuk transportasi cairan

·GB 3087: Pipa baja mulus untuk boiler bertekanan rendah dan menengah

·GB 5310: Pipa baja mulus untuk boiler bertekanan tinggi

·GB 9948: Pipa baja mulus untuk perengkahan minyak bumi

II. Spesifikasi Dimensi

1) Kisaran Diameter Luar (D)

·Canai panas: 219–1200 mm (Ukuran umum: 57, 76, 89, 108, 159, 219, 273, 325)

·Ditarik dingin / Digulung dingin: 6–219 mm (Ukuran pipa presisi umum: 16, 20, 25, 32, 38, 42, 48)

2) Kisaran Ketebalan Dinding (t)

·Canai panas: ≥3 mm; ketebalan maksimum bisa melebihi 100 mm

·Ditarik dingin: 0,5–10 mm

3) Panjang

·Canai panas: 6–12 m (Biasanya 9–12 m)

·Ditarik dingin: 2–6 m; panjang tetap tersedia

4) Toleransi Dimensi (Khas)

·Diameter Luar: ±0,5 mm atau ±1% (mana yang lebih ketat)

·Ketebalan Dinding: +15% / −12,5%

·Pipa Presisi yang ditarik dingin: toleransi OD hingga ±0,05 mm; ketebalan dinding ±0,05 mm

5) Berat Teoritis (kg/m)

W=(D−t)×t×0,02466

AKU AKU AKU. Parameter Sifat Mekanik (Suhu Sekitar, Nilai Khas)

1) Pipa Baja Karbon (Kelas 10#, 20#)

Kelas 10#:

Kekuatan Tarik (Rm): ≥335 MPa

Kekuatan Hasil (ReL): ≥205 MPa

Perpanjangan setelah Fraktur (A): ≥24%

Kelas 20# (Paling Umum):

Rp: 410–550 MPa

ReL: ≥245 MPa MPaA: ≥25%

2) Baja paduan rendah berkekuatan tinggi (Q345B/Q355B)

·Rm: 470–630 MPa

·ReL: ≥345 MPa

·J: ≥20%

3) Nilai boiler umum/tekanan tinggi (20G, 15CrMoG, 12Cr1MoV)

·20G: RM 410–550 MPa, ReL ≥245 MPa

·15CrMo: Rm 440–640 MPa, ReL ≥295 MPa

4) Kekerasan (HB)

·20#, Q345: Kira-kira. 137–197HB

·Baja paduan yang dipadamkan dan ditempa: 200–280 HB

IV. Parameter Tekanan dan Suhu

1) Tekanan kerja (nilai empiris, 20#/GB/T8163)

·Suhu sekitar: ≤10 MPa (100 bar)

·Pipa ketel (20G): ≤16 MPa

·Boiler bertekanan tinggi (12Cr1MoV): Hingga 25 MPa+

2) Suhu yang berlaku

·Pipa fluida umum (20#): −20 hingga 350°C

·Pipa ketel (20G): ≤450°C

·Paduan tahan panas (15CrMo/12Cr1MoV): ≤550–580°C

·Baja suhu rendah (Q345D): Dapat digunakan pada suhu −40°C

3) Tekanan uji hidrostatik (standar)

·GB/T8163: P=2⋅σ⋅t/D (σ = 60% dari kekuatan luluh yang ditentukan); biasanya 6–10 MPa, ditahan selama 10–30 detik

V. Sifat Fisika (Perkiraan pada suhu sekitar)

·Kepadatan: 7,85 g/cm³

·Modulus elastisitas : 2,06×10⁵ MPa

·Rasio Poisson: 0,3

·Konduktivitas termal: Kira-kira. 45 W/(m·K)

· Koefisien ekspansi linier: kira-kira. 12 × 10⁻⁶ /°C

VI. Proses Manufaktur dan Kualitas Permukaan

· Mulus (tidak ada lapisan las); struktur mikro yang seragam; bebas dari kelemahan kekuatan yang terkait dengan lapisan las

· Digambar dingin: permukaan akhir halus (Ra 3,2–12,5 μm); presisi dimensi tinggi

· Canai panas: skala permukaan yang berat; presisi dimensi yang lebih rendah; biaya lebih rendah
