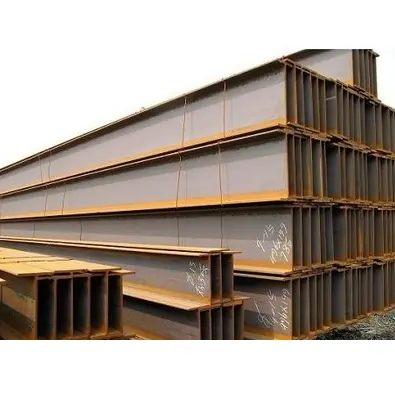

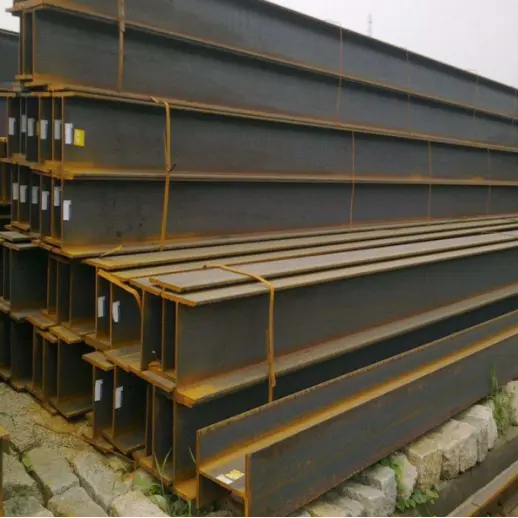

Baja H Beam Struktural Canai Panas

Apa karakteristik Baja H Beam Struktural Canai Panas?

I. Karakteristik Struktural dan Mekanik

1. Mekanika Bagian yang Efisien: Menampilkan ketebalan flensa yang seragam dan permukaan dalam dan luar yang paralel, modulus bagian didistribusikan secara merata. Balok ini menawarkan ketahanan lentur, geser, dan torsi yang unggul dibandingkan balok I standar, sehingga menghasilkan efisiensi penahan beban yang tinggi.

2. Kinerja Keseluruhan yang Stabil: Dibentuk melalui pengerolan panas suhu tinggi yang terintegrasi tanpa sambungan las, produk ini menunjukkan tegangan sisa yang rendah dan tahan terhadap deformasi dan retak, sehingga memastikan keamanan struktural yang tinggi.

3. Kekakuan dan Stabilitas Tinggi: Kekakuan keseluruhan yang kuat secara efektif menahan beban vertikal, tekanan angin horizontal, dan gaya seismik, menjadikannya ideal untuk balok dan kolom dengan bentang panjang dan beban tinggi.

II. Karakteristik Ekonomi dan Material

1. Ringan dan Hemat Bahan: Membutuhkan lebih sedikit material dibandingkan bagian baja struktural tradisional untuk kapasitas menahan beban yang sama, secara efektif mengurangi bobot mati bangunan dan biaya pondasi.

2. Spesifikasi Standar: Spesifikasi komprehensif di seluruh seri HW, HM, dan HN, dikombinasikan dengan stok yang banyak, memudahkan pemilihan dan pengadaan.

AKU AKU AKU. Karakteristik Konstruksi dan Penggunaan

1. Efisiensi Pemasangan yang Tinggi: Geometri teratur dan presisi sambungan yang tinggi memungkinkan berbagai metode penyambungan (seperti perbautan dan pengelasan), sehingga waktu konstruksi di lokasi menjadi lebih singkat.

2. Kemampuan Beradaptasi Luas: Cocok untuk penggunaan langsung pada balok, kolom, platform, dan penyangga. Jika dipasangkan dengan lapisan anti korosi atau galvanisasi hot-dip, bahan ini cocok untuk penggunaan di dalam dan luar ruangan, serta di lingkungan standar atau korosif.

3. Kemudahan Pemrosesan: Mudah dipotong, dibor, dan dilas dengan pengaku dan pelat sambungan untuk memenuhi beragam persyaratan sambungan struktural.

Penggunaan dan Ruang Lingkup Aplikasi

I. Kegunaan Utama

1. Kolom Penahan Beban: Terutama menggunakan tipe Flange Lebar (HW), kolom ini berfungsi sebagai komponen penahan beban vertikal utama, memindahkan beban vertikal dan memastikan stabilitas struktural secara keseluruhan.

2. Balok dan Kolom Rangka: Penampang flensa sedang (HM) cocok untuk sistem rangka baja, yang dapat menangani beban vertikal dan gaya lateral.

3. Balok Primer dan Sekunder: Bagian flensa sempit (HN) adalah yang paling banyak digunakan; mereka menopang beban lantai dan atap dan ideal untuk sistem lantai dan atap bentang panjang.

4. Komponen Penguat/Pendukung: Digunakan untuk penyangga peralatan fabrikasi, penyangga rak pipa, platform pemeliharaan, alas purlin atap, dll.

5. Struktur Komposit: Dikombinasikan dengan beton untuk membentuk balok dan kolom komposit baja-beton untuk digunakan pada bangunan bertingkat dan bertingkat tinggi.

II. Lingkup Aplikasi

1. Bangunan Industri

Berbagai pabrik berstruktur baja, gudang, bengkel, dan sistem balok derek; Balok H struktural canai panas adalah bahan inti untuk struktur baja industri.

2. Bangunan Umum dan Sipil

Struktur dengan ruang besar dan bentang panjang seperti stadion, pusat pameran, pusat transportasi (stasiun/bandara), pusat perbelanjaan, gedung perkantoran, dan kompleks perumahan bertingkat.

3. Kota dan Infrastruktur

Terowongan utilitas perkotaan, dermaga jembatan, jalan layang untuk pejalan kaki, penyangga penimbunan kota, dan kerangka untuk papan reklame luar ruangan yang besar.

4. Proyek Energi Baru dan Penunjang

Struktur pemasangan fotovoltaik (PV), basis turbin angin, fasilitas penyimpanan energi, dan kerangka baja untuk infrastruktur energi baru.

5. Bidang Lainnya

Pangkalan peralatan besar, platform industri, penyangga dek kapal, sistem logistik dan rak gudang, serta bangunan baja prefabrikasi.

Parameter Kinerja Utama Baja H Beam Struktural Canai Panas

Standar Eksekutif: GB/T 11263-2017, GB/T 700, GB/T 1591

I. Bahan Umum dan Sifat Mekanik

II. Aturan Klasifikasi dan Penunjukan Bagian

1. Klasifikasi

· HW (Wide-flange H-beam): Lebar flensa ≈ tinggi bagian; terutama digunakan untuk kolom.

· HM (H-beam flensa sedang): Lebar flensa sedang; terutama digunakan untuk rangka balok dan kolom.

· HN (Narrow-flange H-beam): Kedalaman bagian tinggi dan flensa sempit; terutama digunakan untuk balok primer dan sekunder (volume penggunaan tertinggi).

2. Format Penunjukan: Tinggi H × Lebar Flange B × Tebal Web t1 × Tebal Flange t2. Contoh: HN400×200×8×13.

AKU AKU AKU. Toleransi Dimensi dan Bentuk

1. Deviasi Dimensi Bagian: Mematuhi secara ketat batas standar nasional untuk memastikan presisi selama penyambungan dan pemasangan.

2. Kelurusan (Camber/Sweep): ≤2mm per meter; simpangan total tidak melebihi 0,2% dari total panjang.

3. Memutar: Tidak ada deformasi puntir yang signifikan sepanjang keseluruhan; memenuhi persyaratan pemasangan struktur baja.

4. Panjang Tetap: Spesifikasi standar. 6m/9m/12m; pemotongan khusus berdasarkan gambar juga tersedia.

IV. Properti Permukaan dan Pemrosesan

1. Kondisi pengiriman: Hasil akhir "hitam" canai panas (dengan skala pabrik).

2. Perawatan permukaan: Cocok untuk menghilangkan karat berikutnya, pengecatan, pelapis tahan api, dan galvanisasi hot-dip; beradaptasi dengan lingkungan dalam dan luar ruangan.

3. Kemampuan proses: Dapat dipotong, dibor, dilas, dan ditekuk; cocok untuk membuat berbagai sambungan struktural.

V. Parameter Lingkungan Pengoperasian

1. Suhu pengoperasian standar: [Kisaran] °C.

2. Kondisi suhu rendah: Harus lulus pengujian dampak suhu rendah untuk digunakan di daerah yang sangat dingin.

3. Ketahanan korosi: Bahan dasar tidak memiliki ketahanan terhadap korosi; perlindungan permukaan adalah wajib di lingkungan korosif.

VI. Karakteristik Penahan Beban Struktural

1. Ketebalan flensa seragam dan permukaan dalam/luar paralel; modulus bagian tinggi dengan ketahanan yang sangat baik terhadap tekukan, perpindahan lateral, dan torsi.

2. Canai panas secara integral (tidak ada sambungan las); tegangan sisa yang rendah; tahan terhadap deformasi atau retak di bawah pembebanan jangka panjang.

3. Kekakuan lateral yang unggul dibandingkan balok I standar; ideal untuk struktur dan bangunan bentang panjang yang terkena beban angin tinggi.

Tabel Spesifikasi
