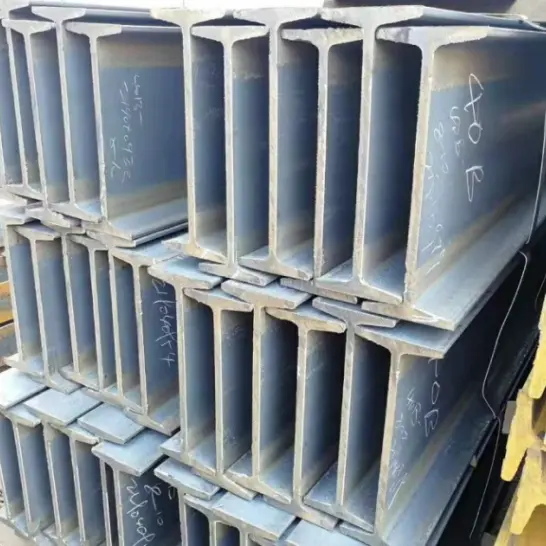

Baja Balok Struktural I Canai Panas

HAISHENG, Produsen baja struktural Tiongkok yang andal dan Pemasok terpadu, menyediakan Hot Rolled Structural I Beam Steel yang diproduksi per GB/T 706 dengan grade Q235B dan Q355B. Dilengkapi flensa bagian dalam yang meruncing dan ketebalan yang tidak rata, produk ini menghasilkan biaya ekonomis dan pemrosesan yang mudah. Banyak digunakan untuk balok sekunder ringan, platform, penyangga dan struktur baja ringan sementara, ini adalah bagian canai panas konvensional untuk bangunan bentang kecil & menengah.

Fitur Produk Utama

I. Karakteristik Bagian dan Mekanik

1. Permukaan flensa bagian dalam miring, dengan ketebalan flensa meruncing dari dalam ke luar; hal ini mengakibatkan distribusi tegangan yang tidak merata di seluruh bagian dan kekakuan lateral yang relatif lemah.

2. Baja Balok Struktural I Canai Panas sebagai satu kesatuan utuh tanpa sambungan las, sehingga menghasilkan tegangan sisa yang rendah dan stabilitas struktur yang baik.

3. Menawarkan ketahanan lentur yang layak tetapi ketahanan torsi dan perpindahan lateral rata-rata; tidak cocok untuk aplikasi bentang panjang, beban angin tinggi, atau beban berat.

II. Karakteristik Ekonomi dan Pengadaan

1. Kategori produk klasik dengan rangkaian spesifikasi yang lengkap; tersedia dalam jumlah besar, mudah didapat, dan harga bersaing.

2. Untuk kapasitas menahan beban yang sama, konsumsi material lebih tinggi dibandingkan dengan balok H canai panas, sehingga lebih ekonomis untuk struktur tugas ringan.

AKU AKU AKU. Karakteristik Konstruksi dan Penggunaan

1. Bentuk biasa memfasilitasi pemrosesan sekunder (pemotongan, pengelasan, pengeboran) dan mengakomodasi berbagai metode sambungan di tempat.

2. Berat sendiri yang moderat membuat pengangkatan dan pemasangan menjadi mudah; ideal untuk bangunan sederhana dan struktur sementara.

3. Menampilkan hasil akhir skala penggilingan "hitam" canai panas; dapat menjalani penghilangan karat dan lapisan anti korosi sesuai kebutuhan agar sesuai dengan lingkungan dalam dan luar ruangan standar.

IV. Perbandingan dengan H-Beams Canai Panas

1. Kekakuan lateral secara signifikan lebih rendah dibandingkan dengan balok H; tidak cocok untuk digunakan sebagai kolom pada gedung bertingkat atau sebagai balok utama untuk bentang panjang.

2. Efisiensi bagian relatif rendah, membutuhkan lebih banyak material di bawah beban berat.

3. Rasio biaya-kinerja yang sangat baik; masih banyak digunakan pada struktur baja ringan dan sederhana.

Kegunaan dan Ruang Lingkup Aplikasi

I. Kegunaan Utama

1. Balok Sekunder Lantai/Atap & Balok Penopang Sederhana: Baja Balok Struktural I Canai Panas digunakan untuk menopang beban lantai dan atap ringan, biasanya pada sistem penahan beban bentang kecil hingga menengah.

2. Platform & Balok Jalan: Komponen penahan beban primer dan sekunder untuk pabrik industri, platform peralatan, jalur pemeliharaan, dan jembatan.

3. Braket & Penyangga: Pembuatan penyangga pipa, dudukan peralatan, penyangga dinding, dan rangka penyangga sementara.

4. Purlins & Wall Framing: Purlins atap untuk bangunan industri ringan, penimbunan lokasi konstruksi, dan kerangka penutup sederhana.

5. Rangka, Balok, & Kolom Skala Kecil: Balok dan kolom untuk rangka baja ringan pada struktur sederhana bertingkat rendah seperti bengkel, gudang, dan carport.

6. Komponen Mesin Konstruksi: Pangkalan untuk alat pengangkat, sasis kendaraan, penopang galian sementara, dll.

II. Lingkup Aplikasi

1. Bangunan Industri: Pabrik industri ringan, gudang, bengkel, dan silo penyimpanan kecil; terutama digunakan untuk komponen penahan beban sekunder.

2. Bangunan Sipil Sementara/Sederhana: Fasilitas sementara lokasi konstruksi, carport, kanopi, gudang penyimpanan sederhana, dan bangunan modular/bergerak.

3. Infrastruktur Kota: Penimbunan kota, penyangga pagar pembatas, penyangga jalur pejalan kaki, dan jembatan kecil.

4. Dukungan Elektromekanis: Penyangga rak pipa untuk pembangkit listrik dan pabrik kimia, pangkalan peralatan, dan gantungan/penopang pipa HVAC.

5. Fasilitas Rekayasa Sementara: Penopang penggalian, alas perancah, dan rangka penahan beban sementara untuk konstruksi.

6. Bidang Lainnya: Sasis mesin pertanian, rangka alat angkut kecil, dan rak gudang sederhana.

Parameter Kinerja Utama

Standar: GB/T 706-2016, GB/T 700, GB/T 1591

I. Bahan Umum dan Sifat Mekanik

II. Penunjukan Bagian dan Detail Spesifikasi

1. Format penunjukan: Model + Tinggi (misalnya, 10#, 12#, 14#, 16#, 20a#, 20b#). Subtipe (a, b, c) ada untuk ketinggian yang sama; ketebalan badan dan flensa meningkat secara progresif, menghasilkan kapasitas menahan beban yang lebih tinggi.

2. Karakteristik bagian: Permukaan flensa bagian dalam memiliki kemiringan 1:6; flensa lebih tebal di bagian akar dan lebih tipis di bagian tepi, sehingga menyebabkan distribusi tegangan yang tidak seragam di seluruh bagian.

AKU AKU AKU. Spesifikasi Umum (Model + Dimensi Bagian)

Format: Tinggi × Lebar Flange × Tebal Web

·10#: 100×68×4,5

·12#: 120×74×5.0

·14#: 140×80×5,5

·16#: 160×88×6.0

·18#: 180×94×6,5

·20a#: 200×100×7.0; 20b#: 200×102×9.0

·25a#: 250×116×8.0; 25b#: 250×118×10.0

·30a#: 300×126×9.0; 30b#: 300×128×11.0

IV. Toleransi Dimensi dan Bentuk

1. Panjang tetap standar: 6m, 9m, 12m; pemotongan khusus tersedia.

2. Kelurusan (Camber): ≤2mm per meter; total camber ≤0,2% dari total panjang.

3. Tegak lurus putaran dan permukaan ujung mematuhi standar nasional, memastikan presisi selama pemasangan dan penyambungan.

V. Karakteristik Permukaan dan Pengolahan

1. Kondisi Pengiriman: Hot-rolled dengan skala pabrik (finishing hitam).

2. Kemampuan Kerja: Cocok untuk memotong, mengebor, mengelas, dan menekuk; nyaman untuk pemrosesan sekunder.

3. Perlindungan Korosi: Tidak terlindungi dalam keadaan mentah; dapat menjalani penghilangan karat, pengecatan, atau galvanisasi hot-dip.

VI. Parameter Lingkungan dan Struktural

1. Suhu Pengoperasian: -20°C hingga 80°C.

2. Karakteristik Struktural: Ketahanan lentur sedang; ketahanan torsi dan kekakuan lateral yang relatif rendah; tidak cocok untuk bentang panjang, area dengan beban angin tinggi, atau peran penahan beban utama pada struktur bertingkat tinggi.

3. Kesesuaian Beban: Terutama digunakan untuk balok yang ditopang sederhana dan komponen beban ringan; menghindari pembebanan eksentrik jangka panjang.
