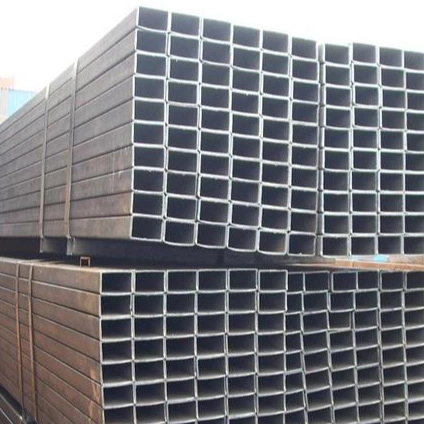

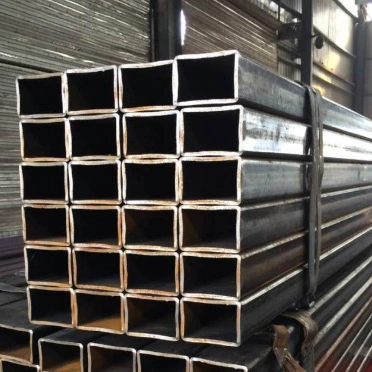

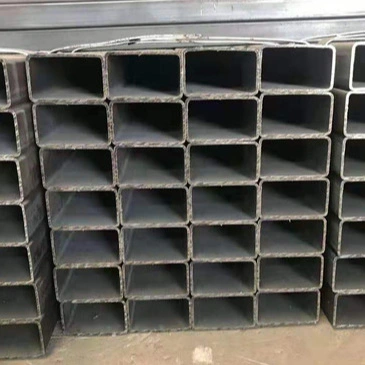

Tabung Baja Struktural Berongga Persegi Panjang

Tabung Baja Struktural Berongga Persegi Panjang banyak digunakan dalam aplikasi seperti balok dan kolom baja, rangka dinding tirai, rangka penutup, rak peralatan, pagar pembatas, dan mesin konstruksi. Mereka berfungsi secara efektif sebagai komponen penahan beban utama sekaligus cocok untuk berbagai bentuk arsitektur dan struktur penutup.

Fitur Produk

I. Karakteristik Struktural dan Mekanik

1. Penampang persegi panjang berongga memberikan kekakuan tinggi terhadap tekukan dan perpindahan lateral di kedua arah. Ini menawarkan ketahanan yang unggul terhadap torsi dan deformasi lateral dibandingkan dengan tabung melingkar atau bentuk baja struktural standar, memastikan stabilitas struktural keseluruhan yang kuat.

2. Bentuk penampang yang seragam dan permukaan datar memastikan distribusi beban yang merata. Masing-masing tabung dapat menahan beban vertikal dan horizontal yang signifikan, sering kali berfungsi langsung sebagai bagian penahan beban utama.

3. Tersedia dalam tipe yang dilas dan mulus: Tabung persegi panjang yang dilas menawarkan efektivitas biaya tinggi untuk kondisi pengoperasian standar; tabung persegi panjang mulus, tanpa lapisan las, memberikan kekuatan, ketahanan tekanan, dan kinerja kelelahan yang unggul, menjadikannya ideal untuk skenario beban berat dan pembebanan siklik.

II. Karakteristik Penampilan dan Instalasi

1. Permukaan luar yang rata memudahkan penyambungan, tumpang tindih, dan pemasangan rata. Mereka menempel erat pada lembaran baja berlapis warna, panel, dan komponen penutup, memastikan penyelesaian akhir yang bersih dan penyegelan tepi selama konstruksi.

2. Tepi tajam dan profil seragam menggabungkan fungsionalitas penahan beban dengan daya tarik estetika, menjadikannya cocok untuk fasad arsitektur, kerangka lanskap, dan proyek berorientasi desain lainnya.

3. Untuk kapasitas menahan beban tertentu, bagian ini lebih ringan daripada bagian baja padat, sehingga secara efektif mengurangi beban struktural keseluruhan dan menghemat biaya material.

AKU AKU AKU. Karakteristik Pemrosesan dan Koneksi

1. Dapat dipotong, dimiringkan, ditekuk, dibor, dan dilas. Pemrosesan sekunder sangatlah mudah, sehingga memudahkan konstruksi di lokasi.

2. Metode sambungan serbaguna—termasuk pengelasan, perbautan, dan paku keling—memiliki desain sambungan yang sederhana dan efisiensi pemasangan yang tinggi.

3. Rentang spesifikasi yang luas, mencakup segala sesuatu mulai dari tabung dekoratif kecil hingga tabung penahan beban berpenampang besar, memungkinkan pemilihan yang fleksibel.

IV. Ketahanan Korosi dan Karakteristik Kinerja

1. Disediakan dalam keadaan "hitam" (tidak dilapisi); kompatibel dengan berbagai perawatan anti korosi seperti galvanisasi hot-dip, galvanisasi dingin, pengecatan, dan pelapisan bubuk, sehingga cocok untuk lingkungan dalam dan luar ruangan (kering atau basah).

2. Kemampuan kerja dingin dan panas yang baik; sifat mekanik yang stabil dalam rentang suhu operasi standar.

V. Keterbatasan Produk

1. Konsentrasi tegangan terjadi pada sudut; area ini rentan terhadap kerusakan kelelahan akibat benturan keras atau pembebanan siklik yang berulang.

2. Kesesuaian yang buruk untuk transportasi fluida; jarang digunakan untuk sistem perpipaan, karena dirancang terutama untuk aplikasi penahan beban struktural dan rangka.

3. Biaya produksi yang tinggi untuk tabung persegi panjang mulus berspesifikasi besar dan berdinding tebal mengakibatkan harga jauh lebih tinggi dibandingkan versi yang dilas.

Kegunaan dan Ruang Lingkup Aplikasi

I. Kegunaan Utama

1. Komponen Struktural Utama

Digunakan untuk rangka pabrik, rangka portal, balok dan kolom berpenampang kotak, kolom vertikal, rangka, dan penyangga lantai; bahan penahan beban inti dalam konstruksi baja.

2. Membangun Amplop dan Dinding Tirai

Rangka dinding luar (girts/studs), rangka jendela atap, kusen pintu dan jendela, purlin atap, dan rangka tepi-lis; terintegrasi secara mulus dengan lembaran baja berprofil dan bahan panel lainnya.

3. Kandang dan Fasilitas Pelindung

Pagar keliling pabrik, pagar pembatas jalan, pegangan tangan tangga, pagar balkon, rangka tempat penimbunan, dan tiang jaring pengaman.

4. Rangka Peralatan dan Mesin

Basis mesin, rak peralatan, rangka meja kerja, rak gudang, rangka kontainer, dan rangka sasis kendaraan.

5. Teknik dan Fasilitas Sementara

Rangka panggung, kerangka rumah kaca, penimbunan lokasi konstruksi sementara, struktur penopang/penopang, dan kerangka bangunan modular.

6. Struktur Dekoratif dan Arsitektur

Struktur lanskap, fitur arsitektur luar ruangan, bingkai dekoratif interior, dan kerangka lemari pajangan/bilik; menggabungkan kemampuan menahan beban dengan daya tarik estetika.

II. Lingkup Aplikasi Tabung Baja Struktural Berongga Persegi Panjang

1. Rekayasa Struktur Baja: Balok, kolom, dan sistem penyangga untuk pabrik industri, gudang, stadion, dan bangunan prefabrikasi.

2. Dekorasi Arsitektur: Membangun dinding tirai, pintu dan jendela, ciri arsitektur interior/eksterior, dan stand pameran.

3. Kota & Transportasi: Pagar pembatas jalan, papan konstruksi kota, pergola lanskap, dan kerangka halte bus.

4. Manufaktur Mesin: Rangka untuk peralatan keperluan umum, mesin konstruksi, mesin pertanian, dan peralatan logistik.

5. Pergudangan & Logistik: Rak tugas berat, platform penyimpanan, dan struktur bantu kontainer.

6. Pertanian, Kehutanan & Hortikultura: Rumah kaca, sistem perlindungan ternak, dan pagar pertanian.

Panduan Seleksi

· Tabung Persegi Panjang Dilas: Jenis produk utama yang menawarkan kinerja biaya tinggi; banyak digunakan untuk aplikasi standar seperti penahan beban umum, selubung bangunan, dekorasi, dan pagar pembatas.

· Tabung Persegi Panjang Mulus: Kekuatan unggul, ketahanan lelah, dan kapasitas menahan tekanan; terutama digunakan untuk aplikasi tugas berat, pemuatan siklik, rangka mesin berspesifikasi tinggi, dan komponen teknik tugas berat.

Parameter Kinerja Utama

Standar Penerapan: GB/T 6728-2017 "Bagian struktur berongga bentuk dingin"; GB/T 3094-2012 "Tabung baja persegi dan persegi panjang mulus yang ditarik dingin"

I. Bahan Umum dan Sifat Mekanik

Parameter Umum Tambahan:

· Modulus Elastisitas : 2,06 × 10⁵MPa

· Massa jenis: 7,85 g/cm³

· Suhu Pengoperasian Standar: -20°C hingga 200°C

II. Spesifikasi dan Sistem Dimensi

1. Metode Penunjukan

Dimensi Eksternal: Panjang × Lebar × Tebal Dinding (Satuan: mm); Contoh: 100×50×3.0

2. Kategori Ukuran Arus Utama

· Kecil (Dekorasi / Kandang / Pagar Pembatas): 20×10, 30×20, 40×20, 50×30; Ketebalan dinding: 1,2–2,5 mm

· Sedang (Keel / Purlin / Balok & Kolom Standar): 60×40, 80×40, 80×60, 100×50; Ketebalan dinding: 2,0–5,0 mm

· Besar (Kolom & Balok Utama / Rangka Tugas Berat): 120×80, 150×100, 200×100, 250×150; Ketebalan dinding: 4,0–12,0 mm

3. Panjang dan Toleransi

· Panjang Standar: 6 m, 9 m, 12 m; panjang khusus tersedia

· Toleransi Dimensi Eksternal: ±0,8%

· Toleransi Ketebalan Dinding: Pipa las standar ±10%; Pipa mulus ±7,5%

4. Rumus Perhitungan Berat Badan Teoritis

W (kg/m) = 0,00785 × [(B + H) × 2 − 4t] × t (B = Sisi panjang, H = Sisi pendek, t = Tebal dinding)

AKU AKU AKU. Sifat Mekanik Struktural

1. Tabung Baja Struktural Berongga Persegi Panjang dengan bagian persegi panjang menawarkan kekakuan lentur dua arah yang tinggi (sepanjang sumbu kuat dan lemah) serta stabilitas lateral dan ketahanan torsi yang unggul dibandingkan dengan profil tunggal seperti tabung melingkar atau balok-H, sehingga menghasilkan stabilitas struktural keseluruhan yang kuat.

2. Karakteristik Pengolahan

· Uji Bending: Mampu melakukan pembengkokan dingin 90° pada suhu kamar tanpa retak atau delaminasi pada tikungan.

· Uji Perataan: Menahan kompresi hingga dimensi tertentu tanpa retak pada dinding.

1. Karakteristik Stres: Konsentrasi tegangan sedikit terjadi di sudut; tidak cocok untuk aplikasi yang melibatkan beban tumbukan bolak-balik frekuensi tinggi.

IV. Klasifikasi Produk dan Perbedaan Kinerja

V. Perawatan Permukaan dan Perlindungan Korosi

1. Kondisi Standar: Lapisan hitam (permukaan oksida canai panas).

2. Metode Perlindungan Korosi Umum: Galvanisasi hot-dip, galvanisasi dingin, pelapisan bubuk elektrostatik, pengecatan anti korosi, dan pelapisan fluorokarbon.

3. Referensi Galvanisasi Hot-dip: Rata-rata ketebalan lapisan seng ≥85 μm; daya tahan luar ruangan melebihi 15 tahun.

VI. Metode Koneksi

· Primer: Pengelasan bevel, pengelasan penetrasi penuh (andalan untuk konstruksi).

· Sekunder: Sambungan baut berkekuatan tinggi, sekrup sadap sendiri, paku keling.

· Kompatibel dengan berbagai rakitan struktur baja, termasuk lembaran baja berwarna, balok-H, dan baja sudut.

VII. Aplikasi yang Cocok dan Dilarang

Sesuai

Balok dan kolom pabrik industri, rangka dinding tirai, rangka penutup, pagar dan pagar, rak gudang, rangka peralatan, struktur lanskap, dan struktur baja prefabrikasi.

Tidak Cocok

Transportasi fluida bertekanan tinggi, perpipaan bersuhu tinggi/tekanan tinggi, dan struktur utama peralatan tugas berat dapat terkena benturan parah atau kelelahan frekuensi tinggi.
