Pipa Baja Dilas

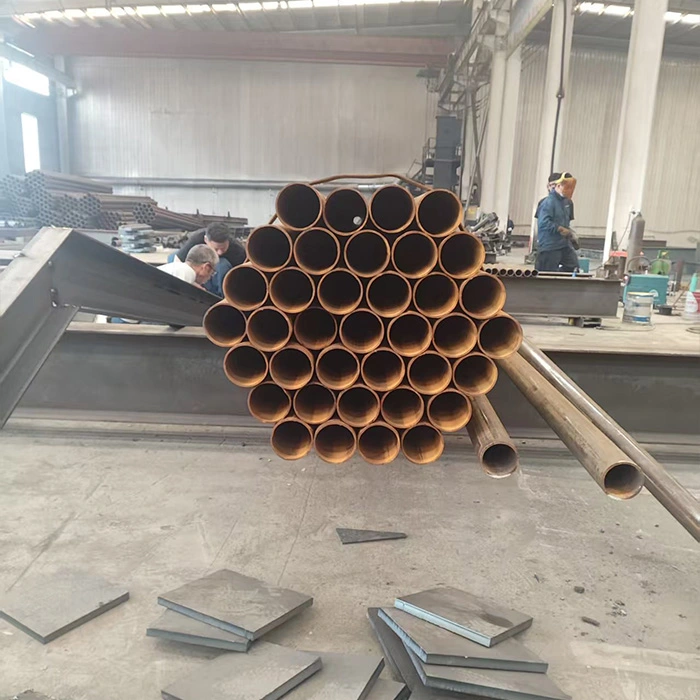

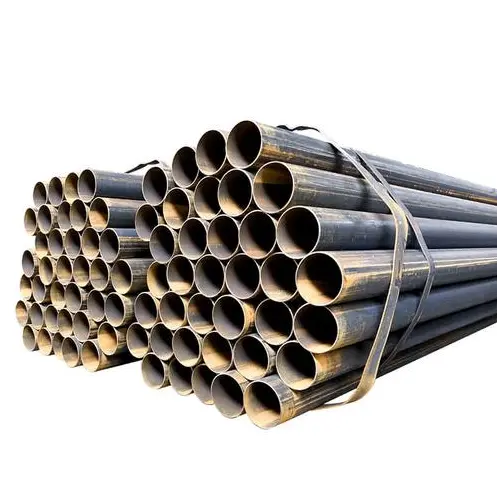

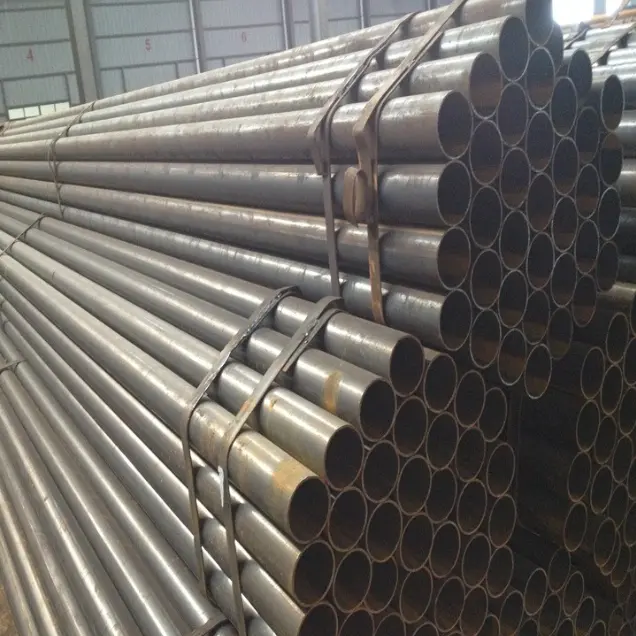

Umumnya dikenal sebagai pipa baja las, produk ini diproduksi dengan cara menggulung dan mengelas strip baja. Mereka terutama dikategorikan ke dalam pipa las jahitan lurus dan jahitan spiral, diproduksi sesuai dengan standar seperti GB/T 3091 dan GB/T 13793, dan umumnya terbuat dari baja Q235B atau Q355B. Mereka terutama digunakan untuk transportasi cairan bertekanan rendah, balok dan kolom struktur baja, penyangga pagar pembatas, jaringan perpipaan kota, saluran elektromekanis, dan proyek sementara, sehingga cocok untuk kondisi operasi standar yang melibatkan suhu sekitar dan tekanan rendah hingga sedang.

Fitur Produk

I. Karakteristik Struktural dan Mekanik

1. Pipa baja yang dilas dibentuk dengan menggulung dan mengelas strip baja dan tersedia dalam dua jenis: jahitan lurus dan jahitan spiral. Penampang melingkar berongga memastikan distribusi beban yang seragam dan menawarkan ketahanan yang sangat baik terhadap tekukan dan torsi, serta stabilitas keseluruhan yang unggul.

2. Kekuatan keseluruhan memenuhi persyaratan aplikasi tekanan rendah hingga sedang. Pipa las jahitan spiral berdiameter besar menawarkan kapasitas menahan tekanan dan kekakuan yang unggul dibandingkan dengan pipa las jahitan lurus standar. Namun, karena keterbatasan lapisan las, produk ini tidak cocok untuk kondisi ekstrem yang melibatkan tekanan tinggi, suhu tinggi, atau korosi parah.

3. Untuk kapasitas menahan beban yang sama, komponen ini lebih ringan dari komponen baja padat, sehingga secara efektif mengurangi beban struktural secara keseluruhan.

II. Karakteristik Produksi dan Biaya

1. Proses produksi sudah matang, menawarkan kapasitas tinggi dan pengiriman cepat. Stok yang cukup tersedia di pasar dengan harga ekonomis, sehingga menghasilkan biaya keseluruhan yang rendah.

2. Tersedia beragam spesifikasi—mulai dari pipa berdiameter kecil hingga pipa berdiameter besar dan pipa kolom—memungkinkan pemilihan yang fleksibel.

AKU AKU AKU. Karakteristik Pengolahan dan Konstruksi

1. Pemrosesan sekunder—seperti pemotongan, kemiringan, penguliran, pembengkokan, dan pengelasan—mudah dilakukan dan menyederhanakan konstruksi di lokasi.

2. Pipa memiliki dimensi yang seragam dan mudah ditangani dan dipasang. Berbagai metode sambungan—termasuk pengelasan, flensa, penguliran, dan kopling beralur—dapat digunakan untuk memenuhi kebutuhan teknik yang berbeda. IV. Karakteristik Penggunaan dan Anti Korosi

1. Pengiriman standar dalam bentuk "pipa hitam" (baja tidak dilapisi); namun, perawatan seperti galvanisasi hot-dip, pengecatan, pelapis anti korosi, dan lapisan anti korosi 3PE dapat diterapkan. Mereka cocok untuk digunakan di lingkungan dalam dan luar ruangan.

2. Aplikasi yang fleksibel: Mereka dapat berfungsi secara mandiri sebagai pipa pengangkut fluida atau dirakit menjadi komponen penahan beban seperti balok struktur baja, kolom, dan rangka.

V. Perbedaan dan Keterbatasan Produk

1. Pipa las jahitan lurus biasanya digunakan untuk pipa berdiameter kecil hingga menengah, pipa bertekanan rendah, dan struktur baja ringan. Pipa las spiral terutama digunakan untuk pipa berdiameter besar, sehingga cocok untuk transportasi kota jarak jauh dan komponen struktur baja skala besar.

2. Karena adanya lapisan yang dilas, pipa-pipa ini menunjukkan ketahanan tekanan yang lebih rendah, ketahanan suhu tinggi, dan kekuatan lelah dibandingkan dengan pipa baja tanpa sambungan. Mereka dilarang keras untuk digunakan dalam aplikasi penahan tekanan kritis yang melibatkan bahan mudah terbakar/meledak bertekanan tinggi atau kondisi suhu tinggi/tekanan tinggi.

Kegunaan Utama dan Ruang Lingkup Aplikasi

I. Kegunaan Utama Pipa Baja Dilas

1. Transportasi Cairan

Digunakan untuk mengangkut media seperti air keran, limbah, gas bertekanan rendah, ventilasi/udara ekstraksi debu, dan minyak untuk keperluan umum; mereka adalah bahan perpipaan utama untuk jaringan sipil dan industri.

2. Komponen Penahan Beban Struktural Baja

Digunakan untuk membuat kolom melingkar, anggota rangka, penyangga atap, dan penyangga platform; mereka dapat menggantikan bentuk baja struktural tertentu untuk balok dan kolom bantu atau beban sedang.

3. Perlindungan dan Penutupan

Digunakan untuk pagar pembatas jalan raya, pagar perimeter pabrik, pegangan tangan tangga, pagar balkon, rangka penimbunan, dan penyangga papan reklame luar ruangan.

4. Sistem Pendukung Mekanikal dan Elektrikal

Digunakan untuk membuat penyangga dan gantungan pipa air, saluran udara, dan baki kabel, serta braket pemasangan khusus dan batang pemasangan untuk peralatan.

5. Teknik Kota dan Sipil

Digunakan untuk jaringan pipa kota, selubung tepi sungai, selubung pondasi tiang pancang, saluran ventilasi terowongan, dan penghalang keselamatan sementara di lokasi konstruksi.

6. Fasilitas Sementara dan Pertanian

Digunakan untuk perancah, gudang sementara, kerangka rumah kaca, dan jaringan pipa transportasi air pertanian.

II. Lingkup Aplikasi

1. Teknik Konstruksi: Bangunan sipil, bengkel pabrik, gudang, sistem penyediaan air dan drainase untuk venue, dan sistem pendukung struktur baja.

2. Utilitas Kota: Pasokan air perkotaan dan jaringan drainase, pagar pembatas jalan raya, rekayasa lanskap, dan instalasi pipa kota. 3. MEP (Mechanical, Electrical, and Plumbing/HVAC): Penyediaan air dan drainase, ventilasi, dan pipa gas bertekanan rendah untuk pabrik, gedung, dan pusat perbelanjaan.

4. Perusahaan Industri dan Pertambangan: Perpipaan pemindah bengkel, penyangga peralatan, penutup halaman material, dan struktur rangka ringan.

5. Pertanian dan Lansekap: Pipa irigasi pertanian, kerangka rumah kaca, dan pagar lanskap.

6. Pekerjaan Sementara: Fasilitas lokasi sementara, penyangga sementara, pelindung lubang galian, dan perancah konstruksi.

Panduan Seleksi

Pipa las jahitan lurus: Terutama berdiameter kecil hingga sedang; biasa digunakan untuk perpipaan dalam ruangan, pagar, dan struktur baja skala kecil.

Pipa las spiral: Diameter utamanya besar; umumnya digunakan untuk jaringan pipa utama kota, transmisi air jarak jauh, dan kolom struktur baja skala besar.

Parameter Kinerja

I. Standar Penerapan

·GB/T 3091-2025: Pipa baja yang dilas untuk pengangkutan fluida bertekanan rendah (air, gas, udara, dll.; ≤2,5 MPa, ≤200°C)

·GB/T 13793-2016: Pipa baja las listrik memanjang (struktural, perancah, mesin umum)

·GB/T 9711 / API 5L: Pipa saluran untuk transportasi minyak dan gas (L245/L360/L415, dll.)

II. Bahan Umum dan Sifat Mekanik (Suhu Kamar)

·Modulus Elastisitas: 2,06×10⁵ MPa

·Kepadatan: 7,85 g/cm³

·Energi Benturan: Suhu sekitar **≥27 J** (Q235B, V-notch)

AKU AKU AKU. Dimensi dan Spesifikasi (Utamanya Las Longitudinal)

1) Kisaran Diameter Luar

·Diameter kecil: DN15–DN50 (21,3–60,3 mm)

·Diameter sedang: DN65–DN250 (76,1–273 mm)

·Diameter besar: DN300–DN600 (323,9–610 mm)

·Pipa las spiral: Hingga DN800–DN3000

2) Ketebalan Dinding (Umum)

·Standar: 1,2–12,7 mm

·Dinding berat: 12,7–40 mm

·Toleransi: Ketebalan dinding ±10% t; Diameter luar ±0,5% hingga ±1,0%

3) Panjang

·Standar: Panjang tetap 6 m, 9 m, 12 m

·Dapat disesuaikan: 15–18 m

·Toleransi panjang: +20 mm / 0 mm

4) Berat Teoritis (kg/m)

W=0,02466×(D−t)×t

·D: Diameter luar (mm); t: Ketebalan dinding (mm)

·Pipa galvanis: Berat ×1,015–1,03 (faktor pelapisan)

IV. Penahan tekanan dan Kinerja Proses

1) Uji Hidrostatis (Wajib)

· Pipa hitam standar: 5,0 MPa, tahan tekanan ≥5s

· Pipa gas: 6,0 MPa, tahan tekanan ≥10s

· Pipa berdinding berat: 7,0 MPa

· Tekanan kerja yang disarankan: ≤1,6 MPa (keamanan jangka panjang)

2) Kualitas Jahitan Las

· Pengujian non-destruktif (NDT): UT (Ultrasonik) / RT (Radiografi)

· Jahitan memanjang: Pengelasan frekuensi tinggi, koefisien las **≈0,85–0,9**

· Jahitan spiral: Pengelasan busur terendam, koefisien las **≈0,9–0,95**

3) Uji Perataan/Pembengkokan

· Perataan: Tidak ada retak, tidak ada delaminasi

· Bending (DN≤50): 90°, radius lentur = 6D (pipa hitam) / 8D (pipa galvanis), jahitan las diposisikan di samping; tidak ada retak, tidak ada lapisan seng yang terkelupas

4) Suhu Operasional

· Standar: -20°C hingga +200°C

· Baja suhu rendah (L245N): Turun hingga -40°C

V. Perlindungan Permukaan dan Korosi

· Kondisi pengiriman: Pipa hitam (pipa telanjang) / Hot-dip galvanis / Epoxy / 3PE (terkubur)

· Lapisan galvanis: ≥300 g/m² (dua sisi), ketebalan lokal **≥85 μm**

· Kualitas permukaan: Tidak retak, tidak ada lipatan, tidak ada koreng, tidak ada korosi parah

VI. Metode Koneksi

· DN≤50: Koneksi berulir (GB/T 7306)

· DN65–DN200: Sambungan flensa / Sambungan beralur

· DN≥250: Pengelasan (las butt / las fillet)

VII. Aplikasi

· Cairan bertekanan rendah: Air, limbah, gas, udara, ventilasi

· Struktur baja: Kolom pipa melingkar, rangka, penyangga, pagar pembatas, perancah

· Suhu: -20 hingga 200°C; Tekanan: ≤2,5 MPa

Tabel Spesifikasi Pipa Las Jahitan Lurus Dilipat

Tabel spesifikasi pipa las spiral
