Bagaimana Kolom Pipa Baja Berongga Melingkar Dapat Meningkatkan Kinerja Struktural dan Efisiensi Konstruksi

HAISHENGmenyediakan rekayasaKolom Pipa Baja Berongga Melingkarsolusi untuk bangunan baja, fasilitas industri, stadion, jalan setapak, jembatan, kanopi, dan struktur prefabrikasi. Diproduksi dari baja struktural Q235B atau Q355B, kolom ini menggabungkan profil penahan beban melingkar dengan sambungan fleksibel dan opsi perlindungan korosi untuk aplikasi struktural yang menuntut.

Kolom pipa baja berongga melingkar adalah bagian struktur vertikal yang dirancang untuk memindahkan beban dari bangunan atas ke pondasinya. Bagian melingkar berongga memberikan distribusi beban yang seimbang, kinerja kompresi aksial yang kuat, ketahanan torsi, dan hambatan angin yang relatif rendah. Tergantung pada kebutuhan proyek, kolom dapat diproduksi dari pipa baja tanpa sambungan atau dilas dan disesuaikan dengan pelat dasar, pengaku, pelat sambungan, flensa, aksesori pengangkat, dan lapisan pelindung. Artikel ini menjelaskan konstruksi, spesifikasi utama, proses pembuatan, keunggulan, aplikasi, dan pertimbangan pemilihannya.

Daftar isi

1. Apa Itu Kolom Pipa Baja Berongga Melingkar?
2. Bagaimana Kolom Pipa Baja Berongga Melingkar Dikonfigurasi?
3. Apa Keuntungan Struktural Utama?
4. Spesifikasi Apa yang Harus Dievaluasi Pembeli?
5. Bagaimana Kolom Pipa Baja Berongga Melingkar Diproduksi?
6. Dimana Kolom Pipa Baja Hollow Melingkar Digunakan?
7. Bagaimana Perbandingannya dengan Kolom Baja Lainnya?
8. Bagaimana Seharusnya Pembeli Memilih Kolom yang Tepat?
9. Pertanyaan yang Sering Diajukan
10. Mengapa Bekerja dengan Produsen Profesional?

Apa Itu Kolom Pipa Baja Berongga Melingkar?

Kolom Pipa Baja Berongga Melingkar adalah komponen struktural penahan beban vertikal yang memiliki penampang silinder berongga. Biasanya dibuat dari baja struktural karbon atau baja paduan rendah dan dapat diproduksi sebagai pipa tanpa sambungan atau pipa yang digulung dan dilas.

Berbeda dengan kolom baja padat, konfigurasi berongga mengurangi material yang tidak diperlukan sambil mempertahankan profil struktural yang kuat. Geometri melingkar mendistribusikan tegangan di sekeliling keliling dan memberikan ketahanan yang konsisten terlepas dari arah pembebanan. Hal ini membuat desain sangat berguna ketika kolom mungkin mengalami gabungan kompresi aksial, tekukan, torsi, beban angin, atau gaya eksentrik.

Spesifikasi tipikal dinyatakan sebagaiφD × t × L, dimana D melambangkan diameter luar, t melambangkan tebal dinding, dan L melambangkan panjang kolom. Misalnya, φ219 × 8 × 6000 menunjukkan diameter luar 219 mm, tebal dinding 8 mm, dan panjang 6 m.

Bagaimana Kolom Pipa Baja Berongga Melingkar Dikonfigurasi?

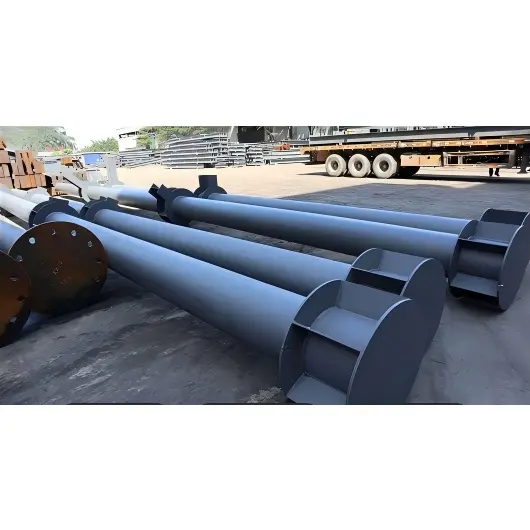

Kolom pipa struktural lebih dari sekedar tabung baja. Pada banyak proyek, perakitan lengkap menggabungkan komponen sambungan dan tulangan yang memungkinkan kolom menyatu dengan pondasi, balok, sistem atap, dan komponen struktural lainnya.

• Badan kolom:Pipa baja melingkar primer dipilih berdasarkan diameter, ketebalan dinding, panjang, kualitas material, dan beban desain.
• Pelat dasar:Pelat baja yang dilas yang memindahkan beban kolom ke pondasi melalui baut jangkar.
• Pelat atau cincin pengaku:Tulangan digunakan bila diperlukan beban yang lebih tinggi atau ketahanan tekuk lokal.
• Pelat atau flensa atas:Menyediakan titik sambungan untuk balok, rangka, kolom atas, atau komponen struktural lainnya.
• Pelat sambungan dan corbel:Memfasilitasi sambungan balok-ke-kolom atau pipa-ke-pipa.
• Baut berkekuatan tinggi:Digunakan untuk sambungan struktural yang dibaut jika ditentukan oleh desain teknik.
• Lapisan pelindung:Sistem primer, perantara dan lapisan atas atau galvanisasi dapat diterapkan sesuai dengan kondisi lingkungan.

Untuk struktur ekstra panjang, masing-masing bagian juga dapat disambung melalui konfigurasi sambungan las, flensa, atau rekayasa lainnya.

Apa Keuntungan Struktural Utama?

Distribusi Beban Seimbang

Penampang lingkaran tidak memiliki sumbu kuat dan lemah konvensional. Geometrinya mendistribusikan tegangan ke sekeliling tabung, sehingga cocok untuk struktur yang terkena beban dari berbagai arah.

Kompresi Kuat dan Performa Torsional

Kolom pipa sering dipilih untuk aplikasi yang memerlukan kapasitas beban aksial yang besar dan ketahanan terhadap efek puntir. Bagian berongga tertutup juga memberikan efisiensi struktural yang berguna dimana stabilitas dan pembebanan multi-arah adalah hal yang penting.

Mengurangi Paparan Angin

Profil silinder yang ramping dapat mengurangi hambatan aerodinamis dibandingkan dengan profil struktur sudut. Karakteristik ini dapat berguna untuk kolom terbuka di kanopi, jalan setapak, menara, struktur stadion, dan instalasi luar ruangan lainnya.

Instalasi yang Efisien

Dibandingkan dengan beberapa alternatif struktur yang lebih berat, kolom baja berongga dapat menawarkan hubungan kekuatan-terhadap-berat yang efisien. Fabrikasi pelat dasar, komponen sambungan, lubang, dan lapisan pelindung di pabrik juga dapat mengurangi jumlah pemrosesan yang diperlukan di lokasi konstruksi.

Fleksibilitas Arsitektur

Tampilan silinder yang halus berfungsi dengan baik bila komponen struktural terlihat secara sengaja. Oleh karena itu, kolom melingkar dapat menggabungkan fungsi struktural dan arsitektur pada bangunan komersial, fasilitas umum, struktur lanskap, dan proyek industri modern.

Spesifikasi Apa yang Harus Dievaluasi Pembeli?

Pemilihan kolom struktural harus dimulai dengan persyaratan teknik, bukan sekadar memilih diameter pipa. Tingkat material, ketebalan dinding, panjang, konfigurasi sambungan, kondisi pembebanan, toleransi fabrikasi, dan lingkungan korosi semuanya mempengaruhi spesifikasi akhir.

Misalnya, informasi produk HAISHENG mengidentifikasi Q235B dan Q355B sebagai kualitas material utama dan menyediakan dimensi pipa dalam format φD × t × L. Dimensi struktural sebenarnya harus selalu ditentukan dari perhitungan proyek dan standar desain yang berlaku.

Bagaimana Kolom Pipa Baja Berongga Melingkar Diproduksi?

Fabrikasi profesional mengubah pipa atau pelat baja menjadi rakitan struktural jadi yang siap untuk diangkut dan dipasang. Proses produksi yang terkendali membantu menjaga keakuratan dimensi, kualitas las, kelurusan, dan perlindungan permukaan.

1. Inspeksi bahan baku:Kelas baja, dimensi, kondisi permukaan, dan dokumentasi material yang relevan diperiksa.
2. Pemotongan:Pipa atau pelat baja dipotong sesuai dengan panjang kolom dan gambar fabrikasi yang dibutuhkan.
3. Pembentukan:Kolom las berdiameter besar dapat diproduksi dengan menggulung pelat baja menjadi bentuk silinder yang diikuti dengan pengelasan.
4. Persiapan akhir:Ujung kolom dapat dikerjakan atau dimiringkan untuk mencapai geometri sambungan yang diperlukan.
5. Perakitan komponen:Pelat dasar, pelat atas, pengaku, corbel, flensa, dan pelat sambungan ditempatkan sesuai dengan gambar teknik.
6. Pengelasan:Komponen dilas menggunakan prosedur fabrikasi yang sesuai, dengan pengujian non-destruktif diterapkan jika diperlukan.
7. Pelurusan dan koreksi:Deformasi pengelasan dan kelurusan kolom diperiksa dan dikoreksi bila perlu.
8. Pemrosesan lubang:Lubang baut dan utilitas dibor atau diproses sesuai dimensi dan lokasi tertentu.
9. Perawatan permukaan:Karat dan kerak pabrik dapat dihilangkan melalui peledakan sebelum primer dan lapisan pelindung diaplikasikan.
10. Pemeriksaan akhir:Dimensi, sambungan, pengelasan, kondisi pelapisan, penandaan, dan pengemasan diperiksa sebelum pengiriman.

Untuk kolom berdiameter besar, konstruksi las memberikan fleksibilitas yang lebih besar dalam diameter dan ketebalan dinding. Sementara itu, kolom pipa mulus dapat berguna jika konstruksi mulus dan persyaratan dimensi tertentu lebih disukai.

Dimana Kolom Pipa Baja Hollow Melingkar Digunakan?

Kombinasi kinerja struktural dan geometri silinder yang bersih memungkinkan kolom-kolom ini melayani tujuan teknik dan arsitektur.

• Pabrik industri:Digunakan sebagai pendukung struktural vertikal di pabrik dan fasilitas produksi.
• Stadion dan tempat dengan bentang besar:Cocok untuk struktur yang mengutamakan pembebanan multi-arah dan tampilan arsitektural.
• Jalan setapak dan kanopi:Profil halus memberikan solusi praktis untuk penyangga luar ruangan yang terbuka.
• Bangunan prefabrikasi:Komponen buatan pabrik dapat menyederhanakan perakitan dan meningkatkan koordinasi konstruksi.
• Jembatan dan bangunan kota:Berlaku untuk dermaga tertentu, anggota pendukung, pos pagar pembatas, dan struktur terkait.
• Arsitektur lansekap:Kolom silinder dapat memberikan dukungan struktural dengan tetap menjaga tampilan visual yang bersih.
• Struktur bertingkat tinggi:Anggota CHS yang lebih besar dapat direkayasa untuk beban vertikal dan gabungan yang besar.

Bagaimana Perbandingannya dengan Kolom Baja Lainnya?

Profil struktural yang berbeda memiliki tujuan teknik yang berbeda. Oleh karena itu, bagian berongga melingkar harus dievaluasi sesuai dengan persyaratan proyek daripada diperlakukan sebagai pengganti universal untuk bagian berongga berbentuk H atau persegi/persegi panjang.

Bagian yang sesuai tergantung pada perhitungan struktur, persyaratan sambungan, kondisi fabrikasi, ketersediaan material, anggaran proyek, dan standar bangunan yang berlaku.

Bagaimana Seharusnya Pembeli Memilih Kolom yang Tepat?

Untuk tim pengadaan, insinyur, kontraktor, dan perakit struktur baja, spesifikasi teknis yang jelas dapat mengurangi masalah komunikasi dan penundaan penawaran secara signifikan.

1. Tentukan beban desain:Memberikan beban aksial, momen lentur, efek puntir, beban angin, kondisi seismik, dan informasi desain relevan lainnya.
2. Konfirmasikan dimensi:Tentukan diameter luar, ketebalan dinding, panjang, dan toleransi dimensi yang diperlukan.
3. Pilih kelas materi:Q235B dan Q355B adalah pilihan umum, sedangkan grade akhir harus memenuhi persyaratan desain proyek.
4. Tentukan detail koneksi:Memberikan dimensi pelat dasar, susunan baut jangkar, persyaratan flensa, lokasi sambungan balok, dan detail pengaku.
5. Pertimbangkan lingkungan:Lingkungan luar ruangan, lembab, pesisir, atau bahan kimia yang agresif mungkin memerlukan perlindungan korosi yang lebih baik.
6. Konfirmasikan persyaratan inspeksi:Diskusikan inspeksi dimensi, inspeksi las, pengujian non-destruktif, ketebalan lapisan, dan dokumentasi sebelum produksi.
7. Rencanakan logistik:Pertimbangkan panjang kolom, batasan transportasi, titik pengangkatan, segmentasi, pengemasan, dan urutan pemasangan.

Gambar terperinci atau paket spesifikasi memungkinkan pabrikan menentukan rute fabrikasi dan konfigurasi sambungan yang paling tepat. Pembeli juga dapat meninjau komponen baja struktural untuk memahami bagaimana kolom berintegrasi dengan elemen baja fabrikasi lainnya.

Pertanyaan yang Sering Diajukan

Bahan apa yang biasa digunakan untuk kolom pipa baja berongga melingkar?

Baja struktural Q235B dan Q355B biasanya ditentukan untuk kolom ini. Bahan akhir harus dipilih berdasarkan perhitungan struktural, standar yang berlaku, kondisi lingkungan, dan persyaratan proyek.

Apa perbedaan antara kolom pipa mulus dan dilas?

Kolom mulus dihasilkan dari pipa baja mulus dan tidak memiliki las memanjang. Kolom las dibentuk dari pelat baja dan disambung dengan pengelasan. Konstruksi yang dilas memberikan fleksibilitas yang lebih besar untuk diameter besar dan ketebalan dinding yang disesuaikan, sementara pipa seamless dapat bermanfaat untuk diameter dan kebutuhan struktural tertentu.

Bisakah kolom pipa baja berongga melingkar disesuaikan?

Ya. Tergantung pada kemampuan fabrikasi dan persyaratan teknik, diameter, ketebalan dinding, panjang, pelat dasar, sambungan atas, pengaku, pelat sambungan, lubang baut, lug pengangkat, konfigurasi sambungan, dan perawatan permukaan dapat disesuaikan.

Bagaimana cara menangani perlindungan korosi?

Pilihan umum mencakup peledakan tembakan yang diikuti dengan sistem primer, perantara, dan lapisan atas. Galvanisasi hot-dip juga dapat dipertimbangkan untuk aplikasi yang sesuai, terutama bila diperlukan peningkatan perlindungan terhadap korosi.

Apakah kolom pipa melingkar cocok untuk struktur luar ruangan?

Mereka dapat digunakan dalam aplikasi luar ruangan seperti kanopi, jalan setapak, struktur lanskap, fasilitas kota, dan sistem baja terbuka lainnya ketika dimensi kolom, desain struktural, sambungan, dan sistem perlindungan korosi ditentukan dengan tepat.

Informasi apa yang harus diberikan saat meminta penawaran?

Informasi yang berguna mencakup kuantitas, tingkat baja, diameter luar, ketebalan dinding, panjang, gambar sambungan, detail pelat dasar, persyaratan perawatan permukaan, standar inspeksi, tujuan, dan jadwal pengiriman yang diharapkan. Gambar struktur sangat membantu untuk proyek yang disesuaikan.

Mengapa Bekerja dengan Produsen Profesional?

Kolom struktural harus berfungsi sebagai bagian dari sistem penahan beban yang lengkap, sehingga pemilihan produk harus melibatkan lebih dari sekadar membandingkan harga pipa. Akurasi manufaktur, kualitas pengelasan, detail sambungan, perlindungan permukaan, prosedur inspeksi, pengemasan, dan koordinasi pengiriman semuanya mempengaruhi hasil akhir proyek.

HAISHENG memasok kolom pipa baja berongga melingkar menggunakan baja struktural Q235B atau Q355B dan mendukung konfigurasi fabrikasi termasuk pelat dasar, pengaku, pelat sambungan, baut berkekuatan tinggi, dan lapisan pelindung. Untuk kebutuhan spesifik proyek, pembeli dapat memberikan gambar, dimensi, informasi pemuatan, kuantitas, dan kondisi aplikasi sehingga konfigurasi kolom yang sesuai dapat dievaluasi.
