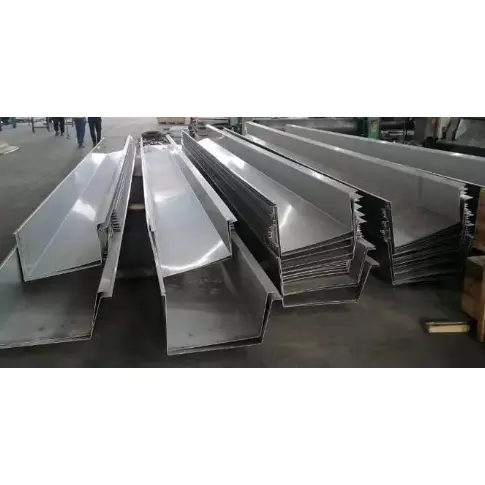

Sistem Talang Atap Baja untuk Bangunan

Sistem Talang Atap Baja untuk Bangunan terdiri dari bak drainase yang ditempatkan di bagian atap untuk menampung air hujan dari panel baja berlapis warna atap dan mengarahkannya ke luar ruangan melalui pipa bawah. Mereka adalah komponen penting dari sistem drainase untuk pabrik industri baja ringan, rangka ruang, dan atap cangkang retikulasi. Jenis yang tersedia meliputi talang baja berlapis warna buatan pabrik, talang baja tahan karat, dan talang yang dibuat di lokasi dari lembaran baja galvanis; mereka diamankan ke atap purlin sekunder atau balok kantilever baja.

Ikhtisar Konfigurasi Sistem

1. Badan Palung Utama

1) Talang baja berlapis warna: Menggunakan bahan dasar berlapis paduan Al-Zn yang sama (AZ150/AZ275) sebagai atap; ketebalan 0,6–1,0 mm; lebar bukaan standar 200/250/300mm; pilihan utama untuk pabrik industri pedalaman.

2) Talang baja tahan karat 304: Tebal 0,7–1,2 mm; dirancang untuk wilayah pesisir dan lingkungan dengan risiko korosi kimia.

3) Talang baja galvanis yang dibentuk di lokasi: lembaran galvanis hot-dip 1,2–2,0 mm yang ditekuk di lokasi; cocok untuk rangka ruang bentang panjang dan atap ekstra panjang.

2. Komponen Penahan & Pemasangan

Braket talang (batang datar atau besi siku galvanis hot-dip): Diberi jarak pada interval 600–800 mm; dipasang pada atap purlin kantilever seksio C;

Purlin tepi tepi dan balok kantilever: Mendukung beban talang.

3. Aksesori Sambungan & Anti Air

Penyambungan tutup dan pelat ujung (untuk menyegel ujung talang);

Pita segel tahan air butil, sealant struktural tahan cuaca, dan paku keling buta;

Sambungan ekspansi: Dipasang kira-kira setiap 12 meter untuk talang ekstra panjang guna mengakomodasi ekspansi dan kontraksi termal.

4. Komponen Sistem Downspout

1) Hopper air hujan: Dilas atau dipasang pada bagian bawah talang untuk menyalurkan air hujan;

2) Downspout: Pipa PVC / pipa baja galvanis / pipa bulat baja berlapis warna (diameter φ110, φ160);

3) Klem pipa, siku, hopper pengumpul, dan siku pelepasan di permukaan tanah.

5. Aksesoris Finishing Tepi Atap

Eave flashing, trim tepi talang, trim ekstensi panel atap (water-stop), dan flashing ujung atap pelana; ini mencegah aliran balik air hujan di bawah atap.

6. Bahan Penolong

Isolasi (diterapkan pada bagian luar talang di daerah dingin untuk mencegah pembekuan) dan pita penghalang uap.

Skema Konfigurasi Umum

1. Pabrik pedalaman standar: talang baja berlapis warna AZ150 + braket galvanis + downspout PVC110 + butil sealant

2. Pabrik tepi sungai hujan: talang baja berlapis warna AZ275 (lapisan seng tinggi) + perlengkapan galvanis + sambungan ekspansi tambahan

3. Atap rangka ruang pabrik pesisir / kimia: talang baja tahan karat 304 + sistem pipa bawah baja tahan karat + isolasi eksterior untuk perlindungan terhadap pembekuan

Konfigurasi Anti Korosi

1. Sistem Talang Atap Baja Lapis Warna untuk Bangunan: AZ150 untuk wilayah pedalaman, AZ275 untuk wilayah pesisir;

2. Baja tahan karat: Kelas 304; braket digalvanis secara merata (ketebalan lapisan ≥80μm).

Apa keunggulan utamanya?

I. Ringan; tidak menambah beban pada struktur baja utama

Talang baja lapis warna atau baja tahan karat dibentuk dari bahan berukuran tipis dan beratnya jauh lebih ringan dibandingkan talang atap beton yang dicor di tempat. Mereka dapat diamankan langsung ke purlin atap tanpa memerlukan kolom baja atau balok cincin yang lebih besar, sehingga menghemat biaya struktur baja utama. Mereka cocok untuk berbagai sistem atap baja bentang panjang, termasuk rangka portal kaku, rangka ruang, dan cangkang retikulasi.

II. Konstruksi cepat, perakitan kering, dan durasi proyek pendek

Segmen talang yang sudah jadi dari pabrik dirakit di lokasi menggunakan paku keling dan sambungan tertutup, menghilangkan proses basah seperti bekisting, pengecoran, dan plesteran. Pemasangan atap ekstra panjang yang cepat dan tersegmentasi secara signifikan memperpendek tahap penyelesaian atap, sedangkan talang beton memerlukan waktu pengeringan yang lama dan sangat bergantung pada cuaca.

AKU AKU AKU. Integritas kedap air yang sangat baik dan risiko kebocoran yang rendah

1. Panel dibentuk melalui pembengkokan terpadu, memastikan tidak ada jahitan pada badan panel; sambungan dilengkapi sistem tiga kali kedap air: pita penyegel butil, penutup tahan cuaca, dan paku keling.

2. Sambungan ekspansi terintegrasi mengakomodasi ekspansi dan kontraksi termal, mencegah retakan dan kebocoran pada talang panjang yang disebabkan oleh tekanan termal; talang beton rentan terhadap retak, kegagalan sambungan, dan kebocoran berikutnya.

IV. Penilaian material yang fleksibel; ketahanan cuaca dan korosi yang cocok untuk berbagai lingkungan

Pedalaman: Baja warna berlapis AZ150 Al-Zn; Daerah tepi sungai yang hujan: AZ275 (lapisan seng tinggi);

Zona Pesisir/Kimia: Baja tahan karat 304. Bahan disesuaikan dengan lingkungan kering, hujan, dan banyak garam, sehingga menawarkan masa pakai 8–25 tahun.

V. Kemampuan beradaptasi desain yang tinggi; cocok untuk atap yang tidak beraturan

Pembengkokan khusus memungkinkan cangkang retikulasi melengkung, atap berbentuk kipas, dan atap pelana dengan lebar bervariasi, dengan mudah melengkapi atap melingkar atau tidak beraturan; sebaliknya, membangun talang beton yang tidak beraturan membutuhkan biaya yang besar dan sulit.

VI. Perawatan pasca instalasi yang sederhana

Kebocoran lokal dapat diperbaiki dengan mengganti satu segmen talang dan menutupnya kembali; desain yang dapat dibuka memudahkan pembuangan sisa-sisa yang terkumpul; bahan baja dapat didaur ulang dan dapat dibongkar serta digunakan kembali selama renovasi fasilitas.

VII. Drainase lancar; dinding bagian dalam yang halus mencegah penumpukan sedimen

Pembentukan canai dingin memastikan dinding bagian dalam rata dan halus yang tahan terhadap penumpukan lumpur dan kotoran; aliran air hujan yang cepat dan kapasitas drainase yang unggul selama badai besar (dibandingkan dengan saluran beton yang kasar) mengurangi risiko luapan dan aliran balik ke atap.

VIII. Biaya terkendali

Biaya keseluruhan sistem talang atap baja standar lebih rendah dibandingkan dengan talang beton cor di tempat, dengan keuntungan ekonomi yang lebih besar untuk atap rangka ruang ekstra panjang dan bentang besar.

Apa pembeda utamanya?

I. Desain Ringan Kompatibel dengan Struktur Baja

Talang baja berwarna berdinding tipis atau baja tahan karat sangat ringan; mereka dapat ditangguhkan hanya dengan menggunakan purlin atau braket atap tanpa memerlukan kolom atau pondasi baja yang lebih besar. Mereka adalah pilihan yang lebih disukai untuk rangka ruang, cangkang reticulated, dan atap baja ringan bentang panjang. Sebaliknya, talang beton menimbulkan beban mati yang besar dan memerlukan tambahan balok cincin beton, sehingga meningkatkan biaya konstruksi sipil secara signifikan.

II. Perakitan Kering dan Pemasangan Cepat

Talang dibuat di pabrik dengan panjang tertentu dan dirakit di lokasi menggunakan paku keling buta dan penutup, sehingga menghilangkan kebutuhan akan bekisting, penuangan, plesteran, atau pengawetan. Pemasangan atap bangunan pabrik seluas puluhan ribu meter persegi bisa selesai hanya dalam beberapa hari. Talang beton dibatasi oleh suhu dan cuaca (hujan/salju) dan memerlukan periode pengeringan yang lama, sehingga mengakibatkan perbedaan waktu konstruksi yang signifikan.

AKU AKU AKU. Keandalan Tahan Air Tinggi dan Ketahanan Ekspansi/Kontraksi Termal

1. Talang memiliki badan yang mulus dan melengkung secara integral dengan sambungan hanya antar bagian. Sistem menggunakan pita butil, sealant tahan cuaca, dan sambungan ekspansi untuk menghilangkan risiko retak akibat ekspansi dan kontraksi termal.

2. Talang beton rentan terhadap retak, bocor, dan kegagalan sambungan akibat muai panas, kontraksi, dan penurunan. Talang PVC menjadi rapuh dan retak pada suhu rendah, sementara berubah bentuk dan kendur pada suhu tinggi.

IV. Penilaian Material untuk Ketahanan Korosi Spesifik Wilayah

Pilihan berkisar dari baja lapis AZ150 Al-Zn (pedalaman) dan baja lapis seng tinggi AZ275 (daerah hujan) hingga baja tahan karat 304 (zona pesisir/kimia), menawarkan masa pakai dari 5 hingga 25 tahun. Alternatif seperti talang batu bata mengalami pembungaan dan pelapukan, beton mudah hancur, dan PVC standar terdegradasi di bawah paparan sinar UV.

V. Kemampuan Bentuk Tinggi untuk Atap Tidak Beraturan

Pembengkokan di lokasi memungkinkan penyesuaian agar sesuai dengan atap melengkung (kerang reticulated), atap pelana berbentuk kipas, dan atap dengan bagian variabel. Membangun talang tidak beraturan dari beton atau batu bata adalah hal yang rumit dan mahal.

VI. Dinding Interior Halus untuk Drainase Efisien

Pembentukan canai dingin memastikan dinding interior halus yang menahan akumulasi sedimen, memastikan drainase tidak terhalang saat hujan lebat dan mengurangi risiko aliran balik air ke atap. Talang beton dan batu bata memiliki bagian dalam yang kasar sehingga memerangkap sedimen, sehingga sangat rentan tersumbat dan meluap.

VII. Keuntungan dalam Perawatan dan Pembongkaran

Kebocoran yang terlokalisasi hanya memerlukan pembongkaran bagian tertentu untuk disegel kembali dan diperbaiki; untuk renovasi pabrik, sistem dapat dibongkar sepenuhnya dan digunakan kembali, dan material baja dapat didaur ulang agar bernilai tambah. Sebaliknya, selokan beton atau batu bata yang rusak harus dibongkar dan dibangun kembali, sehingga menghasilkan limbah konstruksi dalam jumlah besar yang tidak dapat digunakan kembali.

VIII. Efektivitas Biaya yang Luar Biasa

Biaya keseluruhan Sistem Talang Atap Baja untuk Bangunan lebih rendah dibandingkan dengan biaya talang beton cor di tempat; ia menawarkan keunggulan biaya yang sangat besar dibandingkan talang baja tahan karat dan saluran batu khusus.

Proses Pembuatan Standar

I. Pemeriksaan Bahan Baku

1. Sistem Talang Atap Baja berlapis warna untuk Bangunan: Kumparan berlapis AZ150/AZ275 Al-Zn, ketebalan 0,6–1,0 mm;

2. Baja tahan karat: 304 kumparan baja tahan karat, 0,7–1,2 mm; memverifikasi ketebalan, lapisan, dan film cat; memastikan permukaan bebas dari goresan dan korosi.

II. Membuka gulungan dan Menggorok

Masukkan kumparan baja ke dalam uncoiler → potong secara memanjang sesuai dengan lebar talang yang dikembangkan; singkirkan material yang rusak dari ujung koil.

AKU AKU AKU. Membungkuk dan Membentuk

1. Masukkan strip sempit ke dalam mesin bending CNC; tekuk profil talang berbentuk U standar sesuai gambar (lebar bukaan standar: 200/250/300mm);

2. Dibentuk melalui pembengkokan terpadu; badan talang tidak memiliki lapisan perantara, dan jari-jari sudutnya halus.

IV. Fabrikasi Pemasangan Akhir

Dipotong dari bahan mentah yang sama: tekuk dan bentuk penutup ujung, penutup sambungan ekspansi, pelat sambungan hopper air hujan, dan komponen flashing.

V. Pemotongan Lubang

Lubang potong CNC untuk saluran keluar air hujan; pastikan tepinya halus dan bebas duri untuk perakitan hopper berikutnya.

VI. Inspeksi Produk Jadi

1. Ukur lebar, kedalaman, dan dimensi lentur bukaan saluran;

2. Periksa permukaan cat/baja tahan karat dari penyok atau retak; mengerjakan ulang item yang tidak sesuai.

VII. Kemasan

Bungkus masing-masing talang dengan lapisan pelindung → susun di atas palet kayu berdasarkan kategori; label dengan spesifikasi, bahan, dan panjang; kemas tutup ujung dan braket secara terpisah dalam kotak.

VIII. Pengolahan Komponen Penolong

1. Braket talang: Pemotongan dan pembengkokan batang datar atau baja siku galvanis hot-dip;

2. Pipa bawah, siku, dan klem pipa: Pemotongan dan pemrosesan sesuai ukuran.

IX. Instalasi dan Perakitan di Tempat

1. Pasang braket galvanis pada bagian atap dengan jarak 600–800 mm;

2. Posisikan bagian talang; pada sambungan yang tumpang tindih, aplikasikan selotip butil, kencangkan dengan paku keling buta, dan tutup bagian luarnya dengan sealant tahan cuaca;

3. Pasang sambungan ekspansi untuk bagian ekstra panjang; memasang hopper dan pipa bawah air hujan;

4. Perpanjang panel atap ke bagian dalam talang; pasang eave flashing/trim untuk memastikan segel kedap air.

X. Perbedaan Utama dalam Pemrosesan: Baja Berlapis Warna vs. Baja Tahan Karat

Baja berlapis warna: Tidak ada perawatan anti korosi setelah pembentukan; bergantung pada lapisan/lapisan cat yang diaplikasikan pabrik;

Baja tahan karat: Rawan tergores saat ditekuk; film pelindung yang digunakan selama pemrosesan; las di tempat disegel untuk mencegah karat.

Parameter Kinerja Inti

I. Parameter Bahan Dasar

1. Sistem Talang Atap Baja Untuk Bangunan (Baja Lapis Al-Zn)

Pelapisan: AZ150 g/m² (pedalaman); AZ275 g/m² (daerah pesisir/curah hujan tinggi)

Ketebalan umum: 0,6, 0,7, 0,8, 1,0 mm

Jenis pelapis: PE/HDP/PVDF (sesuai dengan standar pelapisan panel atap)

2. Talang Stainless Steel 304 (Aplikasi Industri Pesisir/Kimia)

Bahan: 06Cr19Ni10 (304)

Ketebalan umum: 0,7, 0,9, 1,0, 1,2 mm

II. Dimensi Talang (Standar Industri)

1. Lebar bukaan atas: 200/250/300mm (paling umum); ukuran non-standar tersedia berdasarkan permintaan;

2. Kedalaman talang: 120–180mm;

3. Panjang standar pabrik: 3m, 4m, 6m; bagian ekstra panjang dirakit di lokasi.

AKU AKU AKU. Parameter untuk Komponen Tambahan

1. Braket galvanis: baja Q235, galvanis hot-dip; ketebalan 3,0–5,0 mm; jarak pemasangan 600–800 mm;

2. Sambungan ekspansi: Biasanya dipasang setiap 10–12 m; tunjangan ekspansi ±25 mm;

3. Sistem pipa bawah: Hopper air hujan dipasangkan dengan pipa bawah (diameter φ100, φ160; tersedia dalam PVC, baja berlapis warna, atau baja tahan karat).

IV. Parameter Bahan Penyegel

1. Pita penghenti air butil: Lebar 15/20 mm; tahan suhu -40°C hingga 90°C;

2. Sealant silikon tahan cuaca: Kelas luar ruangan; Tahan UV dan tahan air.

V. Beban Drainase dan Bobot Mati

1. Referensi bobot mati: 0,8 mm ≈ 6,4 kg/m; 1,0 mm ≈ 8,0 kg/m;

2. Kapasitas drainase: talang 250 mm (lebar) × 150 mm (kedalaman) ≈ 0,028 m³/m; cukup untuk drainase hujan lebat standar.

VI. Zona Perlindungan Korosi

1. AZ150+PE: Bangunan pabrik di daratan kering; masa pakai 8–10 tahun;

2. AZ275+HDP: Daerah tepi sungai yang hujan; masa pakai 12–18 tahun;

3. Baja Tahan Karat 304: Wilayah pesisir (semprotan garam) dan zona pabrik kimia; masa pakai 20+ tahun.
