Panel Atap Baja Bergelombang untuk Bangunan Struktural

Panel Atap Baja Bergelombang untuk Bangunan Struktural adalah bahan penutup atap yang paling banyak digunakan dalam sistem struktur baja. Produk-produk ini menggunakan baja galvanis hot-dip atau baja lapis Al-Zn sebagai substrat dasar, dengan lapisan pelindung berwarna berlapis gulungan dan dibentuk menjadi profil standar melalui pembentukan cold-roll. Sistem lengkapnya terdiri dari panel atap, pengencang, lapisan insulasi, membran kedap air, purlin, dan berbagai komponen trim, menciptakan perakitan komprehensif yang mencakup mulai dari dasar penahan beban hingga permukaan kedap air, insulasi, dan penyelesaian tepi.

Dicirikan oleh bobotnya yang ringan, efisiensi konstruksi yang tinggi, dan tingkat ketahanan korosi yang dapat disesuaikan, panel ini cocok untuk gudang dan pabrik standar serta rangka ruang bentang besar dan atap cangkang retikulasi melengkung. Menyeimbangkan kinerja, biaya konstruksi, dan daya tahan jangka panjang, ini adalah pilihan utama untuk proyek atap struktur baja.

Analisis dan Definisi Produk

1 Definisi Produk Dasar

Panel atap baja bergelombang untuk bangunan struktural menggunakan baja profil berlapis galvanis hot-dip atau Al-Zn sebagai lapisan luarnya. Dikombinasikan dengan bahan insulasi, aksesori kedap air, pengencang, dan komponen trim, semuanya dipasang di atas purlin baja berpenampang C atau berpenampang Z untuk membentuk struktur penutup atap yang lengkap. Sistem ini menyediakan fungsi penting seperti penyegelan atap, kedap air, isolasi termal, dan hambatan angin, berfungsi sebagai solusi atap utama untuk bangunan baja ringan, rangka ruang, dan proyek cangkang retikulasi.

2 Spesifikasi Substrat dan Pelapis

2.1 Substrat arus utama meliputi baja galvanis hot-dip dan baja lapis Al-Zn hot-dip; spesifikasi pelapisan umum mencakup AZ150, AZ180, dan AZ275.

2.2 Permukaannya memiliki lapisan akhir berwarna, tersedia dalam tiga jenis lapisan—Poliester (PE), Poliester Daya Tahan Tinggi (HDP), dan Polivinilidena Fluorida (PVDF)—dipilih berdasarkan kondisi lingkungan dalam/luar ruangan dan persyaratan ketahanan terhadap korosi.

3 Kategori Produk Utama

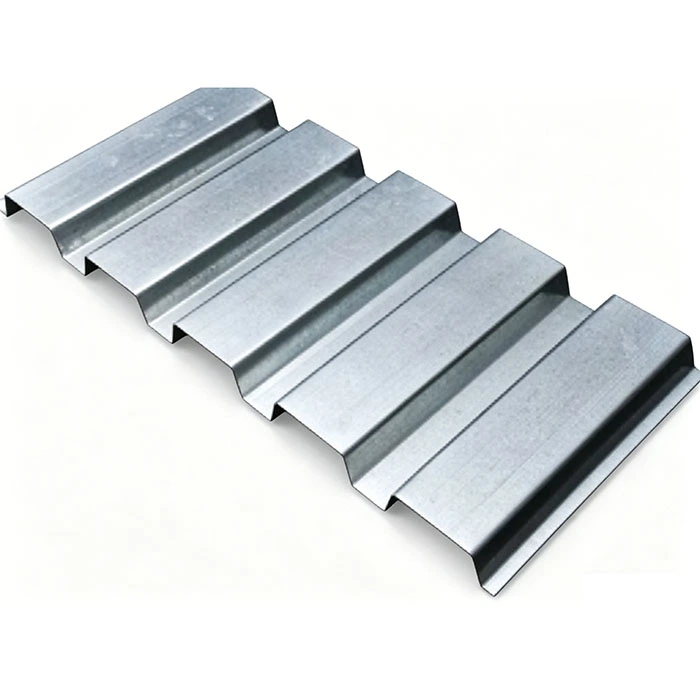

3.1 Lembaran Baja Lapis Warna Tumpang Tindih Standar: Mencakup dua profil umum—Tipe 840 dan Tipe 900. Lembaran ini diikat menggunakan sekrup sadap terbuka dan banyak digunakan untuk bangunan standar pabrik dan gudang.

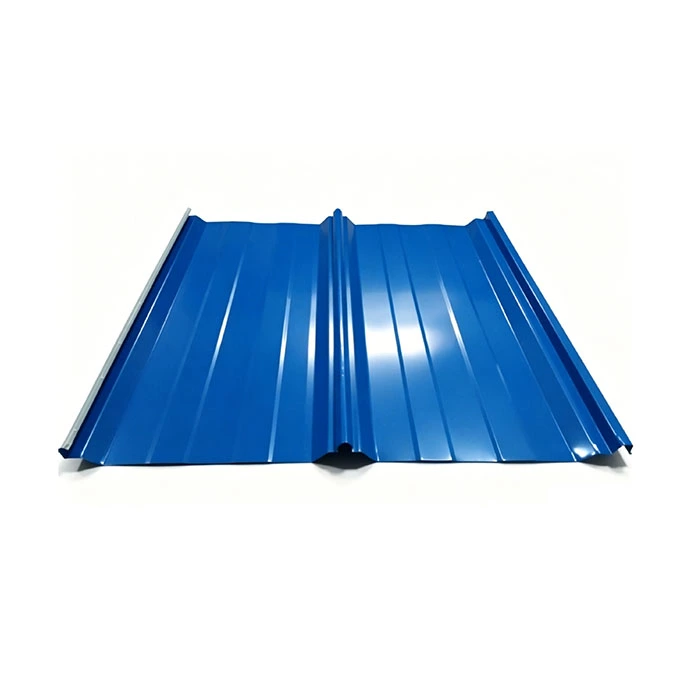

3.2 Panel Atap Jahitan Berdiri: Termasuk Tipe 470 dan Tipe 475. Panel ini dilengkapi metode pemasangan klip tersembunyi tanpa sekrup terbuka dan menawarkan kinerja kedap air yang sangat baik; cocok untuk struktur atap bentang besar dan melengkung, seperti rangka ruang dan cangkang retikulasi.

Konfigurasi Sistem Komprehensif

1 Lapisan Panel Atap

1.1 Panel Lap-Seam Seri 840/900: Ketebalan panel 0,4 mm – 0,8 mm; dilengkapi sambungan samping yang diamankan dengan sekrup sadap sendiri yang terbuka.

1.2 Panel Jahitan Berdiri Seri 470/475: Ketebalan panel 0,6 mm – 1,0 mm; menggunakan struktur jahitan interlocking pria-wanita yang dipasang dengan klip tersembunyi.

1.3 Rekomendasi Pemilihan Bahan: Untuk proyek pedalaman standar, gunakan substrat berlapis Al-Zn dengan cat poliester standar; untuk daerah pesisir atau daerah yang bersifat korosif secara kimia, prioritaskan substrat Al-Zn (AZ275) dengan lapisan atas fluorokarbon (PVDF).

2 Aksesori Pengencang dan Sambungan

2.1 Klip Geser Tersembunyi: Dirancang khusus untuk panel jahitan berdiri; terbuat dari baja galvanis hot-dip; mengakomodasi ekspansi termal dan kontraksi panel.

2.2 Sekrup Self-Tapping dan Washer Tahan Air: Digunakan untuk mengencangkan panel jahitan pangkuan; mesin cuci terbuat dari karet EPDM untuk memastikan penyegelan tahan air yang tahan lama.

2.3 Aksesori Tambahan: Paku keling buta dan pita segel butil; digunakan untuk menutup dan memperkuat panel yang tumpang tindih dan sambungan yang berkedip, mencegah rembesan air kapiler.

3 Lapisan Tahan Air-Bernapas

Menggunakan membran tahan air polipropilen berikat pintal yang dipasang di antara lapisan insulasi dan Panel Atap Baja Bergelombang untuk Bangunan Struktural; ini menghalangi masuknya air cair eksternal sekaligus memungkinkan uap air internal keluar, mencegah kelembapan isolasi, pertumbuhan jamur, dan penurunan kinerja termal.

4 Lapisan Isolasi Termal

4.1 Papan Insulasi Wol Batu: Ketebalan 50mm–150mm; memenuhi standar keselamatan kebakaran tidak mudah terbakar Kelas A dan persyaratan toksisitas asap; cocok untuk bengkel produksi, gudang bahan kimia berbahaya, dan fasilitas yang harus menjalani inspeksi keselamatan kebakaran yang ketat.

4.2 Selimut Wol Kaca: Ketebalan 50mm–150mm; konduktivitas termal ≤0,042W/(m·K); menawarkan nilai kinerja biaya yang sangat baik; banyak digunakan pada bangunan industri baja ringan standar tanpa persyaratan keselamatan kebakaran khusus. 4.3 Komponen Tambahan: Jala pendukung insulasi dan klip insulasi khusus disusun melintang di sepanjang purlin untuk mencegah wol insulasi fleksibel kendur atau robek.

5 Penghalang Uap

Untuk bangunan dengan kelembapan tinggi—seperti bangunan yang memerlukan aktivitas memasak, mencuci, atau melakukan pelembapan di dalam ruangan—membran penghalang uap PE harus dipasang. Ini diletakkan di atas purlins dan di bawah lapisan insulasi untuk menghalangi migrasi udara dalam ruangan yang panas dan lembab ke atas, sehingga mencegah kondensasi yang luas dan menetes ke dalam lapisan insulasi selama musim dingin.

6 Struktur Atap Sekunder

Substruktur penahan beban menggunakan purlin baja berpenampang C dan berpenampang Z galvanis hot-dip (spesifikasi mulai dari C100–C250 dan Z140–Z220), yang dibaut ke penyangga pada balok baja atau tali bagian atas rangka ruang. Komponen tambahan—termasuk batang purlin sag, penyangga horizontal, dan penyangga lutut—digunakan untuk membatasi puntiran purlin lateral dan menahan beban angin melintang pada atap.

7 Set Lengkap Aksesoris Trim dan Flashing

Termasuk penutup bubungan, trim tepi atap pelana, kedipan sudut internal, penutup atap, dan trim tepi untuk panel penerangan alami, memastikan cakupan menyeluruh pada semua sambungan dan sudut atap (baik internal maupun eksternal). Sistem ini menggunakan talang baja berlapis warna buatan pabrik atau talang baja tahan karat 304, dipasangkan dengan pipa bawah anti korosi PVC, saluran air hujan galvanis, dan sambungan ekspansi untuk membentuk sistem drainase yang lengkap dan terorganisir.

8 Komponen Penerangan Siang Hari

Menggunakan panel penerangan alami FRP (plastik yang diperkuat fiberglass) atau PC (polikarbonat). Panel-panel ini memiliki profil yang sangat cocok dengan modul panel atap, sehingga memungkinkan terjadinya tumpang tindih yang mulus. Mereka biasanya ditempatkan setiap 2-3 ruang untuk memberikan penerangan alami bagi fasilitas dan mengurangi konsumsi energi untuk penerangan buatan.

Solusi Aplikasi Terintegrasi Standar

1 Perakitan Atap Gudang Sederhana

Konfigurasi: Lembaran baja berlapis warna profil 840 + wol kaca 50 mm satu lapis + purlin baja C120 + aksesori trim baja berlapis warna standar. Konfigurasi ini menawarkan struktur sederhana dan biaya rendah; cocok untuk gudang sementara atau bangunan penyimpanan sederhana untuk material seperti pasir dan kerikil, yang tidak memerlukan persyaratan ketat untuk insulasi termal atau tahan api.

2 Perakitan Atap Pabrik Industri Standar

Konfigurasi: Atap baja warna model 900 + insulasi wol batu setebal 100 mm + penghalang uap PE + purlin baja berpenampang C/Z + talang prefabrikasi dan sistem downspout. Rakitan ini menawarkan kombinasi seimbang antara ketahanan api, isolasi termal, dan kedap air. Solusi ini cocok untuk pabrik industri umum di daerah pedalaman yang banyak hujannya dan mewakili solusi standar yang paling banyak diterapkan hingga saat ini.

3 Rangka Ruang Bentang Panjang dan Rakitan Atap Cangkang Reticulated

Konfigurasi: Panel jahitan berdiri Model 470 + membran bernapas tahan air + wol batu 100–150 mm + penyangga geser galvanis hot-dip + satu set lengkap flashing khusus dan talang baja tahan karat. Sistem ini tidak memiliki lubang pengikat terbuka, mengakomodasi ekspansi/kontraksi termal ±25mm, dan menawarkan ketahanan unggul terhadap deformasi, angin kencang, dan masuknya air. Panel Atap Baja Bergelombang untuk Bangunan Struktural cocok untuk rangka ruang dan atap cangkang retikulasi melengkung dengan bentang melebihi 60 meter.

Standar Anti Korosi

1 Substrat Panel Atap Anti Korosi

Untuk proyek pedalaman kering standar, berat lapisan Al-Zn tidak kurang dari AZ150; untuk daerah sepanjang sungai dengan hujan asam ringan, dipilih AZ180; untuk daerah pesisir dengan semprotan garam atau lingkungan dengan korosi asap kimia, digunakan lapisan AZ275, dipasangkan dengan lapisan atas fluorokarbon PVDF untuk menunda penuaan cat.

2 Aksesori Logam Anti Korosi

Untuk aksesori baja seperti purlin, klip tersembunyi, dan batang pengikat, ketebalan lapisan galvanis hot-dip yang diterapkan di pabrik setidaknya 80μm. Tepi potongan diperbaiki di lokasi menggunakan lapisan seng semprot dingin (dengan kandungan seng >95%) untuk mencegah penyebaran karat dari permukaan potongan.

Keuntungan Operasional Utama

1 Keuntungan Tahan Air dan Drainase

Kemiringan atap dirancang dengan kemiringan 1:100–1:200, memastikan aliran air lancar di sepanjang lembah. Panel yang tumpang tindih menggunakan sambungan putaran ganda yang disegel dengan pita butil, sedangkan panel jahitan berdiri dilengkapi kunci mekanis tanpa perforasi; hal ini menghilangkan kebocoran air dari lubang pengikat atau celah pada sumbernya, sehingga sistem ini cocok untuk hujan deras yang terus menerus.

2 Keunggulan Beban Ringan

Dengan bobot mati hanya 0,05–0,12 kN/m²—kurang dari seperdua puluh berat atap beton—panel ini menghilangkan kebutuhan untuk memperkuat balok baja primer, anggota rangka ruang, atau fondasi bangunan independen; untuk atap bentang besar dan tanpa kolom, hal ini secara langsung mengurangi biaya struktur baja primer sebesar 12%–18%.

3 Keunggulan Daya Tahan dan Tahan Cuaca

Lapisan cat tersedia dalam tiga tingkat ketahanan: PE (poliester) untuk wilayah pedalaman (garansi 5–8 tahun), HDP (poliester dengan daya tahan tinggi) untuk wilayah hujan (10–15 tahun), dan PVDF (fluorokarbon) untuk wilayah pesisir (20+ tahun). Lapisan Al-Zn (aluminium-seng) pada substrat menawarkan sifat anti-korosi yang mengorbankan, memungkinkan lapisan oksida pelindung terbentuk secara otomatis di area yang rusak.

4 Keuntungan Konstruksi dan Pengiriman

Pemasangannya seluruhnya dilakukan secara kering; tidak diperlukan perawatan beton, bekisting, atau perdagangan basah, dan pekerjaan tidak terhenti oleh suhu di bawah nol, hujan, atau salju. Panel berbentuk gulungan mekanis dipasang langsung di lokasi, sehingga atap seluas 10.000 m² dapat diselesaikan hanya dalam 15 hari kerja—seperlima waktu yang dibutuhkan untuk atap beton.

5 Keuntungan O&M dan Retrofit

Panel menopang beban satu orang untuk pemeliharaan; karat atau kerusakan lokal dapat diatasi dengan mengganti panel individual tanpa membongkar seluruh atap. Perkuatan dudukan fotovoltaik atau ventilator aksial memerlukan penguatan struktur minimal, sehingga biaya modifikasi tetap rendah. Panel yang dibuang 100% dapat didaur ulang menjadi baja dan dapat dicairkan kembali dan digulung kembali.

6 Keamanan Kebakaran dan Keuntungan Lingkungan

Substrat berlapis warna tidak mudah terbakar; bila dipasangkan dengan insulasi wol batu Kelas A, insulasi ini memenuhi tingkat ketahanan api 0,5 jam yang disyaratkan untuk fasilitas industri. Produksi dan instalasi tidak menghasilkan puing-puing konstruksi, mengurangi emisi limbah padat sebesar 90% dibandingkan dengan atap beton dan memenuhi standar sertifikasi bangunan ramah lingkungan internasional.

Analisis Perbandingan dengan Produk Sejenis

1 Perbandingan dengan Atap Beton

Atap beton memiliki bobot mati dan biaya pondasi yang tinggi, memerlukan konstruksi basah selama 3–6 bulan di lokasi, tidak dapat ditekuk agar sesuai dengan rangka kisi-kisi yang melengkung, dan mengalami keretakan serta kebocoran yang tidak dapat diperbaiki seiring berjalannya waktu. Sebaliknya, Panel Atap Baja Bergelombang untuk Bangunan Struktural ini ringan, menawarkan waktu konstruksi yang singkat, dapat ditekuk menjadi bentuk khusus, dan memungkinkan perbaikan kebocoran yang sederhana.

2 Perbandingan dengan Atap Aluminium-Magnesium-Mangan (Al-Mg-Mn).

Meskipun Al-Mg-Mn menawarkan kedap air yang sedikit lebih unggul, biaya material satuannya 40% lebih tinggi dibandingkan baja berlapis warna, dan kekerasannya yang lebih rendah membuatnya rentan terhadap penyok akibat benda jatuh; di bawah tekanan angin standar dan kondisi korosif, baja berlapis Al-Zn memiliki kinerja yang sama baiknya sekaligus menawarkan efisiensi biaya yang jauh lebih unggul.

3 Perbandingan dengan Ubin Tanah Liat/Ubin Asbes

Ubin tanah liat terlalu berat untuk atap struktur baja bentang panjang dan hanya cocok untuk bangunan beton bata bertingkat rendah; ubin asbes memiliki daya tahan yang buruk dan kerapuhan yang tinggi, dan—karena peraturan lingkungan yang melarang asbes—dilarang digunakan dalam proyek di luar negeri, sedangkan baja berlapis warna sepenuhnya memenuhi persyaratan dan menawarkan ketahanan benturan yang unggul.

Alur Kerja Pemrosesan Standar

1 Pemeriksaan Masuk Bahan Baku

Verifikasi laporan material pabrikan asli dan laporan pengujian lapisan seng untuk kumparan baja berlapis galvanis atau Al-Zn panas; menggunakan pengukur ketebalan lapisan untuk pemeriksaan langsung nilai AZ di tempat dan memeriksa permukaan apakah ada goresan, rongga lapisan, atau titik oksidasi putih; mengembalikan bahan mentah yang tidak memenuhi persyaratan langsung ke pabrik baja.

2 Uncoiling, Alignment, dan Feeding

Gunakan derek di atas kepala untuk memuat kumparan ke uncoiler hidrolik; uncoiler meratakan strip baja dengan kecepatan konstan, memanfaatkan sistem penyelarasan fotolistrik untuk menjaga deviasi dalam ±2mm, mencegah kemiringan panel selama pembentukan.

3 Pembentukan Gulungan Multi-lintasan

Panel jahitan pangkuan dibentuk menggunakan 12 set rol dengan lebar tumpang tindih 50mm yang disediakan di bagian tepinya; panel jahitan berdiri menggunakan 16 set rol pembentuk khusus untuk membuat sambungan pria dan wanita yang saling bertautan, memastikan jarak jahitan ≤0,3 mm.

4 Pemotongan Hidraulik dengan panjang tetap

Dipotong sesuai panjang tertentu berdasarkan gambar; panel standar (≤12m) dipotong untuk transportasi jalan raya, sedangkan panel ekstra panjang dipotong menjadi beberapa bagian; tepi potongan dihaluskan dan dihilangkan tegangannya untuk mencegah korosi di masa depan pada lokasi pemotongan.

5 Inspeksi Produk Jadi yang Komprehensif

Ukur lebar cakupan efektif, tinggi rusuk, dan ketebalan panel, serta periksa adhesi film cat; panel jahitan berdiri menjalani pengujian tarik jahitan tambahan untuk memastikan kapasitas beban angin yang saling bertautan memenuhi standar.

6 Pengemasan & Pengiriman Pelindung

Film pelindung PE transparan diterapkan pada permukaan panel untuk mencegah goresan pengangkutan; Panel Atap Baja Bergelombang untuk Bangunan Struktural dibundel silang dan ditempatkan pada balok dasar kayu solid; spesifikasi (tipe profil, panjang, ID proyek) diberi tanda semprot di bagian luar; dan untuk pesanan angkutan laut, diterapkan stretch wrap tahan air tambahan.

7 Pembuatan Aksesori Khusus

Setelah menggorok kumparan induk baja berlapis warna, komponen seperti tutup punggungan, lampu kilat, talang, dan penutup ujung dibuat menggunakan mesin pembengkok CNC; jari-jari tikungan distandarisasi menjadi tiga kali ketebalan panel untuk mencegah retak atau terkelupasnya cat selama pembengkokan.

8 Pasokan Aksesori Komprehensif

Sekrup sadap mandiri galvanis hot-dip, ring EPDM, braket geser, dan pita segel dikemas satu per satu berdasarkan jenisnya dan dikirim dalam batch yang sama dengan panel atap, untuk memastikan konsistensi pada lapisan aksesori dan penyelesaian cat.

Parameter kinerja utama

1. Parameter Dimensi Panel

2. Indeks Teknis Substrat & Pelapis

Kelas Substrat: TS280 (area biasa), TS350 (area bertekanan angin tinggi)

Kekuatan Tarik: 380~520MPa

Koefisien Ekspansi Termal: 1,2×10⁻⁵/℃

Film Kering Cat Permukaan: PE 20-25μm, HDP 25-30μm, PVDF 25-35μm

Berat Referensi: 0,5mm=4,0kg/㎡, 0,6mm=4,8kg/㎡

3. Parameter Pendukung Angin & Termal

Hambatan Angin: tekanan angin dasar 0,55~1,0kPa dengan penguatan Z purlin

Kisaran Slip Dukungan Geser: ±25mm

Parameter Wol Batu: Kepadatan 100-150kg/m³, tahan api Kelas A

Layanan Pengiriman Satu Pintu HAISHENG

1 Kustomisasi & Seleksi Pra-penjualan

Berdasarkan kondisi proyek setempat—termasuk tekanan angin, beban salju, kelas korosi, dan kode keselamatan kebakaran—kami memberikan solusi pencocokan gratis untuk profil atap, pelapis, dan lapisan insulasi, sehingga mengurangi risiko pengerjaan ulang di masa mendatang terkait kedap air atau hambatan angin.

2 Perlindungan Logistik Lintas Batas

Kemasan khusus yang tahan lembab dan kedap udara untuk angkutan laut mencakup pelindung sudut dan pemisahan panel bagian untuk mencegah kerusakan akibat semprotan garam laut dan deformasi permukaan.

3 Dukungan Teknis & Garansi Purna Jual

Panduan instalasi jarak jauh disediakan dalam bahasa Cina dan Inggris; garansi pelapisan substrat 15 tahun untuk wilayah pedalaman dan 8 tahun untuk wilayah pesisir; garansi penyelesaian cat berdasarkan masa pakai lapisan tertentu; dan persediaan aksesori pengganti seumur hidup.

Pertanyaan Umum

1 Apakah penyelesaian fluorokarbon (PVDF) wajib dilakukan pada proyek pesisir?

Untuk lokasi dalam jarak 5 km dari pantai atau di kawasan industri kimia, substrat AZ275 yang dikombinasikan dengan lapisan akhir fluorokarbon PVDF adalah wajib; untuk area 5–20 km dari pantai dengan semprotan garam ringan, substrat AZ275 dengan lapisan akhir HDP (High Durability Polyester) dapat digunakan untuk menyeimbangkan biaya dan umur panjang.

2 Dapatkah Panel Atap Baja Bergelombang untuk Bangunan Struktural digunakan untuk atap rangka ruang yang melengkung?

Untuk atap melengkung dengan radius lebih dari 50m, panel tersusun tipe 900 dapat digunakan sampai batas tertentu; untuk permukaan melengkung yang rumit dengan jari-jari yang lebih rapat, panel jahitan berdiri tipe 470 wajib digunakan untuk mencegah deformasi, retak, atau kebocoran pada sambungan pangkuan.

3 Bisakah seseorang memilih antara penghalang uap dan membran kedap air?

Gunakan penghalang uap untuk interior yang rentan terhadap kelembapan, dan membran kedap air untuk eksterior yang terkena hujan; di daerah dengan kelembaban tinggi dan sering turun hujan, kedua lapisan harus dipasang, sedangkan untuk gudang sederhana dan kering, keduanya dapat dihilangkan sama sekali.
