Pelat Dasar Baja Tertanam untuk Pemasangan Struktural

Umumnya dikenal sebagai pelat tertanam atau komponen baja tertanam, Pelat Dasar Baja Tertanam untuk Pemasangan Struktural adalah konektor penahan prefabrikasi yang penting untuk konstruksi baja-beton baru. Dibuat di pabrik dengan mengelas batang jangkar ke pelat baja canai panas, batang tersebut tertanam di dalam balok, kolom, dinding, atau pondasi sebelum beton dituang, membiarkan permukaan pelat terbuka untuk dijadikan dasar pengelasan selanjutnya. Tidak seperti jangkar kimia atau jangkar ekspansi pasca-pemasangan, pelat tertanam ini bergantung pada beton yang membungkus batang jangkar untuk mencapai interlocking mekanis dan transfer beban. Mereka menawarkan ketahanan lelah yang unggul, kapasitas menahan beban yang tinggi, dan memastikan nol kerusakan struktural, memenuhi persyaratan sambungan di berbagai skenario—mulai dari aplikasi struktural standar hingga pembebanan tugas berat/dinamis dan lingkungan pesisir yang rentan terhadap korosi.

Definisi dan Fungsi Produk

I. Definisi Produk

Rakitan pelat dasar baja tertanam lengkap terdiri dari pelat muka dan batang jangkar belakang yang dilas, yang terdiri dari tiga bagian fungsional: pelat datar utama, sistem jangkar penahan beban, dan elemen pemosisian tambahan. Setelah tertanam, batang jangkar akan terbungkus seluruhnya dalam beton, sedangkan permukaan pelat yang terbuka dilas di lokasi ke corbel baja, balok baja, rangka dinding tirai, atau penyangga pipa. Hal ini menciptakan hubungan yang kaku antara beton dan struktur baja, memfasilitasi transfer semua gaya internal pada sambungan. II. Kemampuan Fungsional di Tempat

1. Transfer Beban Multi-arah: Secara bersamaan menahan kompresi vertikal, geser horizontal, dan momen lentur eksentrik; mengakomodasi beban siklik seperti pengoperasian start/stop derek dan getaran peralatan.

2. Sambungan Node: Menggantikan corbel beton yang dicor di tempat; menyederhanakan konstruksi sambungan baja-beton dan menstandarkan antarmuka sambungan.

3. Pemosisian Presisi: Mengunci sumbu dan ketinggian pemasangan untuk struktur baja, mencegah perpindahan atau ketidaksejajaran komponen baja selanjutnya.

4. Penopang Sementara: Berfungsi sebagai shim sementara atau penyangga pengangkat komponen baja selama konstruksi, sehingga mengurangi kebutuhan perancah sementara.

Klasifikasi dan Seleksi Produk

I. Klasifikasi berdasarkan Aplikasi Penahan Beban

1. Pelat Tertanam Struktural Utama: Pelat tebal Q235B/Q355B yang digunakan untuk simpul penahan beban kritis seperti pelat dasar kolom baja, sambungan balok primer/sekunder, dan penyangga balok derek; memerlukan pengujian tarik pada las.

2. Pelat Tertanam Struktural/Sekunder: Pelat tipis standar 8–12 mm yang digunakan untuk simpul penahan beban sekunder seperti pagar, plafon gantung, penyangga utilitas, dan rangka dinding eksterior; tidak memerlukan pengujian kapasitas menahan beban.

3. Pelat Tertanam Tebal Tugas Berat: pelat utama menebal 16–30 mm dengan rusuk yang kaku; digunakan untuk platform alat berat dan penyangga pondasi yang mengalami momen lentur tinggi.

II. Klasifikasi berdasarkan Struktur Batang Jangkar Belakang

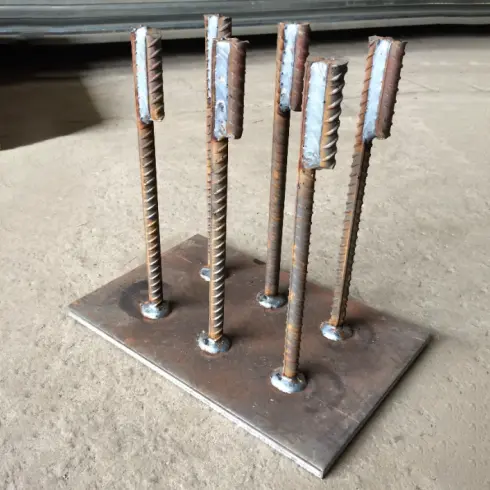

1. Tipe Batang Jangkar Lurus: Tipe standar industri dengan beberapa batang baja bundar yang dilas secara vertikal ke permukaan pelat; cocok untuk node beban statis standar; biaya produksi terendah.

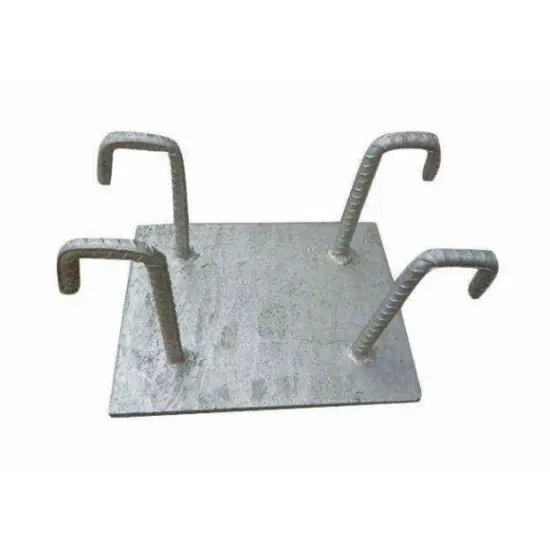

2. Tipe Batang Jangkar Kait Berbentuk L: Batang jangkar memiliki tikungan dingin 90° dengan panjang bagian lurus yang sesuai; resistensi penarikan meningkat sebesar 25% –40%; digunakan untuk node kantilever tegangan tinggi.

3. Tipe Bertulang Komposit: Dilengkapi rusuk pengaku baja datar tambahan di bagian belakang dan pelat jangkar kecil di ujung batang jangkar; kapasitas penarikan meningkat lebih dari 20%; cocok untuk aplikasi tugas berat yang melibatkan getaran intens.

AKU AKU AKU. Klasifikasi berdasarkan Bahan Dasar

1. Tipe Standar: pelat utama Q235B dan batang jangkar HPB300; cocok untuk lingkungan umum dalam ruangan dan kering seperti pabrik standar dan gedung perkantoran.

2. Tipe tugas berat: pelat dasar Q355B, batang jangkar HRB400E; dirancang untuk fasilitas industri dengan bentang panjang, beban tinggi, dan dilengkapi derek.

Daftar Rinci Kit Komponen Standar

I. Rakitan utama terintegrasi prefabrikasi pabrik

Dilas sepenuhnya, digiling, dan dibor sebelumnya di pabrik; siap untuk ditanam langsung di lokasi tanpa pengelasan atau pemrosesan lebih lanjut.

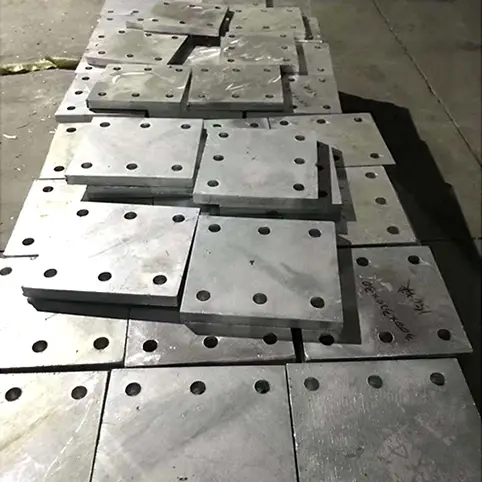

1. Pelat dasar tertanam: Ketebalan 8/10/12/14/16/20/25/30mm; mendukung bentuk persegi, persegi panjang, lingkaran, dan khusus; tersedia lubang baut dan bevel las yang telah dibor sebelumnya.

2. Batang jangkar: Diameter umum Φ12/14/16/18/20mm; disusun dalam set 4, 6, atau 8 dalam pola kotak yang seragam; kedalaman penanaman efektif ≥15d untuk batang lurus; bagian lurus dari batang berkait ≥10d.

3. Komponen tulangan: Pengaku batang datar dan pelat penahan ujung (bahan yang sama dengan pelat dasar); disertakan hanya dengan pesanan tugas berat.

II. Aksesori pemasangan di tempat

1. Batang pemosisian: Segmen tulangan pendek yang dilas ke tepi pelat untuk mengontrol perpindahan horizontal dan ketinggian penanaman selama penuangan beton.

2. Spacer beton: Balok plastik atau semen memastikan lapisan beton setebal 15–30 mm di bawah pelat untuk mencegah korosi pada permukaan pelat.

3. Bahan habis pakai pelindung: Stiker anti karat dan film pelindung PE untuk permukaan pelat untuk mencegah adhesi bubur semen dan karat permukaan.

4. Bahan habis pakai pengelasan yang cocok: elektroda E43 untuk Q235B; Elektroda E50 untuk Q355B; khusus untuk sambungan komponen baja di lokasi.

AKU AKU AKU. Contoh konfigurasi proyek standar

1. Pagar dan penyangga utilitas: pelat dasar 10 mm Q235B + batang jangkar lurus 4 x Φ14 HPB300 + batang pemosisian + penjarak plastik.

2. Sambungan balok baja standar: pelat dasar Q235B 12–14 mm + batang jangkar 6 x Φ16 HRB400E (opsi lurus atau kait).

3. Balok Derek dan Penopang Peralatan: Pelat utama Q355B 16–20 mm + delapan batang jangkar berkait Φ18 + rusuk kaku sepanjang penuh di bagian belakang.

Persyaratan Struktur Wajib untuk Instalasi Tertanam

1. Kontrol Penutup Beton: Penutup beton di bagian bawah bagian yang tertanam harus dijaga dengan ketat antara 15mm dan 30mm; Penutup yang tidak memadai menyebabkan korosi, sedangkan penutup yang berlebihan mengurangi kapasitas menahan beban jangkar.

2. Jarak Batang Jangkar: Jarak pusat ke tengah antara batang jangkar yang berdekatan harus ≥3d (diameter batang) dan tidak kurang dari 40mm; jarak dari batang jangkar ke tepi pelat harus ≥1,5d untuk mencegah tepi robek.

3. Spesifikasi Pengelasan: Pengelasan fillet kontinu dua sisi lebih disukai; untuk pengelasan satu sisi, panjang las efektif harus ≥5d, dan ukuran kaki las ≥0,6 kali diameter batang jangkar.

4. Kerataan Pemasangan: Permukaan pelat harus rata dengan permukaan beton jadi; deviasi ketinggian harus ≤±3mm; dilarang memiringkan atau mengosongkan/celah di bawah pelat.

Keunggulan Komparatif vs. Jangkar & Keterbatasan Pasca Pemasangan

Tolok ukur: Pelat difiksasi dengan angkur kimia, pelat difiksasi dengan baut ekspansi, dan corbel beton cor di tempat; perbandingan berdasarkan titik kesulitan teknik praktis.

I. Perbedaan Kinerja Struktural

1. Stabilitas Kelelahan: Pelat Dasar Baja Tertanam untuk Instalasi Struktural memiliki fitur batang jangkar yang terbungkus seluruhnya dalam beton, mentransfer beban melalui interlock mekanis; produk tersebut bebas dari masalah seperti penuaan perekat atau kendornya baut dan dapat menahan getaran siklik jangka panjang dari peralatan dan derek. Sebaliknya, perekat jangkar kimia rentan retak setelah 5–8 tahun karena paparan kelembapan, dan baut ekspansi mudah kendor akibat getaran jangka panjang.

2. Kapasitas Penahan Beban: Untuk spesifikasi penampang yang sama, pelat tertanam menawarkan ketahanan tarik dan geser >35% lebih tinggi dibandingkan jangkar pasca pemasangan; komponen pasca pemasangan tidak dapat memenuhi persyaratan beban penyangga gelagar derek melebihi 10 ton.

3. Kontrol Deformasi Pelat: Pelat baja padat memindahkan beban secara merata, mencegah lekukan lokal atau lengkungan di bawah tekanan; pelat pasca pemasangan mengandalkan titik jangkar yang terpisah, sehingga menyebabkan beban terkonsentrasi yang mudah menyebabkan pembengkokan pelat.

II. Perbedaan Jadwal Konstruksi dan Kerusakan Struktural

1. Efisiensi Konstruksi: Pemasangan pra-tanam berlangsung serentak dengan penuangan beton sipil, menghindari gangguan pada jadwal pemasangan struktur baja berikutnya; sebaliknya, pelat pasca-pemasangan memerlukan pengeboran, pembersihan lubang, injeksi perekat, dan pengawetan—sebuah proses yang memakan waktu tiga kali lebih lama per unit, termasuk periode pengawetan perekat wajib selama 72 jam.

Integritas Struktural: Penanaman awal tidak membahayakan tulangan beton yang sudah ada; pengeboran pasca-instalasi memiliki risiko tinggi putusnya tulangan penahan beban utama, sehingga menimbulkan bahaya struktural permanen yang tidak dapat diperbaiki kemudian.

AKU AKU AKU. Perbedaan Presisi dan Daya Tahan Pemasangan

Presisi Perakitan: Pelat yang sudah tertanam diposisikan melalui batasan bekisting, memastikan keselarasan aksial lurus dan deviasi ketinggian secara konsisten dalam 3mm; pelat pasca-pemasangan bergantung pada penyelarasan manual, sering kali menghasilkan deviasi melebihi 8 mm dan memerlukan shim untuk meratakannya.

Ketahanan & Daya Tahan Korosi: Hanya permukaan pelat terbuka yang memerlukan perawatan anti-korosi, karena batang jangkar belakang disegel secara permanen terhadap kelembapan; jangkar dan lubang bor pasca pemasangan rentan terhadap penumpukan air dan karat, dengan "titik buta" yang tidak dapat diakses dan tidak dapat ditangani.

Masa Pakai: Pelat yang sudah tertanam sesuai dengan umur bangunan (≥50 tahun) dan tidak memerlukan inspeksi rutin; komponen pasca pemasangan memerlukan pemeriksaan ulang baut dan perekat setiap dua tahun, sehingga memerlukan biaya O&M yang tinggi.

IV. Keterbatasan Inheren

Batasan Aplikasi: Hanya cocok untuk konstruksi baru; pra-penyematan tidak mungkin dilakukan untuk renovasi yang telah selesai atau penyangga yang dipasang, sehingga memerlukan metode pasca pemasangan.

Toleransi Kesalahan Tahap Awal yang Rendah: Memperbaiki kesalahan penempatan pada pelat yang sudah tertanam sangat sulit, memerlukan pembongkaran beton yang ekstensif dan menimbulkan biaya pengerjaan ulang yang tinggi.

Kerugian Logistik & Penyimpanan: Produk jadi berukuran besar, menempati lebih banyak ruang penyimpanan dan transportasi dibandingkan dengan jangkar kecil.

V. Panduan Seleksi Cepat

Struktur baja-beton baru, beban berat/dinamis, atau pemasangan dinding tirai batch: Prioritaskan pelat baja yang sudah tertanam sebelumnya.

Renovasi bangunan yang ada atau retrofit secara sporadis dan ringan: Pilih pelat jangkar kimia pasca pemasangan.

Proses Produksi Massal Terstandar

1 Verifikasi Bahan Baku dan Pra-perawatan

Verifikasi sertifikat mutu pabrikan asli dan nomor panas/batch untuk pelat baja dan tulangan; melakukan pengambilan sampel dan pengujian sifat mekanik; menolak pelat dengan laminasi, retak, atau korosi yang dalam. Gunakan penggiling sudut dan peledakan pasir untuk menghilangkan kerak pabrik dan minyak dari zona pengelasan, mencegah masuknya terak dan pengelasan dingin. Tumpuk material utama pada penyangga yang ditinggikan di area yang ditentukan, dikategorikan berdasarkan spesifikasi, untuk mencegah karat yang disebabkan oleh kelembapan tanah.

2 Pemotongan dan Beveling Pelat Baja CNC

Gunakan pemotong dan gunting plasma CNC untuk memotong material; membentuk pelat tidak beraturan dalam sekali lintasan. Toleransi dimensi internal: panjang dan lebar ±2mm; deviasi diagonal ≤3mm. Giling gerinda secara manual dari semua tepi yang dipotong; bevel pengelasan pra-mesin untuk pengelasan butt pelat di lokasi, memastikan sudut bevel benar-benar sesuai dengan spesifikasi gambar.

3 Pemotongan Batang Jangkar dan Pembengkokan Dingin

Potong batangan dengan panjang tetap menggunakan pemotong tulangan; toleransi panjang ±3mm. Bentuk semua kait berbentuk L melalui pembengkokan dingin pada suhu sekitar (sudut tikungan 90°); pemanasan api dilarang keras untuk mencegah retakan lentur. Pastikan bagian pengait yang lurus setidaknya 10 kali diameter batang (10d); talang dan deburr setelah ditekuk.

4 Prefabrikasi Komponen Penguat Tugas Berat

Potong tulang rusuk yang kaku dan pelat jangkar ujung kecil dari batch dan kualitas baja yang sama dengan pelat utama untuk memastikan koefisien muai panas yang konsisten dan mencegah deformasi akibat tegangan pengelasan. Pertahankan toleransi dimensi yang seragam sebesar ±2mm dan sesuaikan/kategorikan komponen terlebih dahulu dengan pelat utama.

5 Pemosisian Jig dan Pengelasan Standar

Gunakan jig pemosisian khusus untuk mengamankan palang jangkar, pastikan deviasi pada jarak tepi dan jarak ≤3mm. Cocokkan bahan habis pakai pengelasan dengan logam dasar (misalnya Q235 dengan elektroda E43; Q355 dengan elektroda E50). Prioritaskan pengelasan fillet dua sisi dan hilangkan terak secara menyeluruh setelahnya; terapkan pengelasan panjang penuh untuk tulang rusuk yang kaku dan pelat jangkar kecil pada komponen tugas berat.

6 Koreksi Dingin Pasca Pengelasan dan Penggerindaan Akhir

Memperbaiki deformasi akibat pengelasan menggunakan dongkrak mekanis (koreksi dingin); koreksi panas berbasis api dilarang. Pastikan kerataan pelat tetap dalam 3mm dalam rentang 2m setelah koreksi. Giling semua lasan dan sudut tajam untuk menghilangkan tepi tajam, mencegah kerusakan pada lapisan pelindung di lokasi atau cedera pada personel konstruksi.

Perawatan Permukaan Anti Korosi Bertingkat 7

1). Kondisi kering dalam ruangan: Pembersihan ledakan abrasif hingga tingkat Sa2.5; penerapan dua lapis primer anti korosi epoksi; total ketebalan film kering ≥60μm.

2). Kondisi luar ruangan/lembab: Galvanisasi hot-dip penuh; ketebalan lapisan seng ≥65μm untuk lingkungan standar.

3). Kondisi pesisir/sangat korosif: Galvanisasi hot-dip tugas berat; ketebalan lapisan seng ≥85μm; penggilingan pasca-proses untuk menghilangkan tetesan atau aliran seng di permukaan.

8 Inspeksi Mutu, Pelabelan, Pengemasan, dan Pengiriman yang Komprehensif

Termasuk verifikasi ulang dimensi, inspeksi visual, dan pengujian tarik keluar las berbasis batch (kriteria penerimaan: tidak ada pemisahan las dan tidak robeknya bahan dasar tulangan baja). Setiap unit ditandai dengan: jenis material, ketebalan pelat, spesifikasi tulangan jangkar, dan jenis perawatan anti korosi. Pelindung sudut karet ditempatkan di antara pelat untuk melindungi dari hujan dan kelembapan; penyangga dipasang pada komponen yang bentuknya sangat panjang atau tidak beraturan untuk mencegah deformasi selama pengangkutan; sertifikat material dan laporan inspeksi pabrik disertakan dengan pengiriman.

Ringkasan Keunggulan Inti

1. Penahan Beban yang Stabil: Distribusi beban multi-arah yang seimbang; tahan terhadap getaran dan kelelahan; cocok untuk pembebanan siklik tugas berat.

2. Konstruksi Efisien: Penyematan yang tersinkronisasi selama pekerjaan sipil; mengurangi waktu pemasangan struktur baja berikutnya lebih dari 30%.

3. Kustomisasi Fleksibel: Dimensi, bentuk, bukaan, dan proses anti-korosi yang dapat disesuaikan sepenuhnya.

4. Keamanan Struktural: Tidak ada kerusakan akibat pengeboran beton; menghilangkan risiko struktural yang tersembunyi.

5. Penghematan Biaya Siklus Hidup: Perawatan rendah dan daya tahan tinggi; total biaya untuk proyek baru 18% lebih rendah dibandingkan metode penahan pasca-instalasi.

Tabel Parameter Kinerja Pabrik untuk Semua Kategori Produk

8.1 Parameter Mekanik untuk Pelat Dasar

8.2 Parameter Mekanik untuk Tulangan Jangkar

8.3 Tabel Ringkasan Toleransi Pemasangan di Tempat

Daftar Standar Kepatuhan

Standar Desain Struktur Baja: GB 50017

Spesifikasi Teknis Pengelasan Struktur Baja : JGJ 81

Kode Desain Struktur Beton: GB 50010

Spesifikasi Teknis Jangkar Pasca Pemasangan pada Struktur Beton : JGJ 181

Atlas Desain Standar untuk Detail Sambungan Baja-Beton: 22G522

Pertanyaan Umum

1. Q1: Bagaimana cara menangani karat permukaan yang muncul pada pelat tertanam?

J: Untuk permukaan dalam ruangan yang permukaannya sedikit berkarat, cukup giling area tersebut dan aplikasikan primer seng semprot dingin; untuk lembaran galvanis luar ruangan dengan kehilangan seng lokal, aplikasikan lapisan perbaikan kaya seng (ketebalan film kering ≥ 60μm)—tidak perlu mengembalikan seluruh komponen ke pabrik untuk digalvanis ulang.

2. Q2: Bagaimana cara memilih antara batang jangkar lurus dan batang jangkar bengkok?

A: Gunakan batang jangkar lurus untuk beban statis vertikal dan gaya tarik di bawah 80kN; untuk balkon kantilever, dinding tirai eksterior, dan aplikasi balok derek yang melibatkan gaya tarik lateral, gunakan batang jangkar berkait 90° secara eksklusif untuk mencegah kegagalan tarik keluar.

3. Q3: Bagaimana cara memperbaiki pelat tertanam yang miring setelah penuangan beton?

A: Jika deviasinya kurang dari 5mm, dapat diratakan dan dilas menggunakan pelat shim; jika deviasi melebihi 5 mm dan melibatkan kemiringan, dilarang keras melakukan penataan kembali secara paksa—sebaliknya, pasang pelat jangkar tulangan lateral untuk mendistribusikan beban dan mencegah retaknya sambungan.

4. Q4: Apakah pengelasan pelat tertanam galvanis hot-dip merusak lapisan anti korosi?

A: Ya, lapisan seng pada titik las akan rusak. Setelah pengelasan di lokasi, titik las dan zona yang terkena dampak panas harus menjalani sandblasting diikuti dengan penerapan lapisan kaya seng; jika tidak, titik las akan menjadi yang pertama berkarat, kemungkinan besar dalam waktu tiga tahun.

5. Q5: Dapatkah pelat dasar baja tertanam untuk pemasangan struktural dihubungkan ke bentuk tepi penghiasan lantai komposit?

J: Ya. Pelat tertanam standar 12 mm dapat langsung dilas di lokasi ke flensa bentuk tepi baja tanpa adaptor tambahan, sangat cocok dengan detail sambungan yang ditentukan dalam atlas desain standar 22G522.

6. Q6: Mengapa penahan pasca pemasangan tidak direkomendasikan untuk proyek beban berat?

J: Di bawah beban berat atau dinamis, terdapat risiko kegagalan mulur perekat. Lembaga desain besar dalam negeri secara eksplisit melarang penahan pasca pemasangan pada balok derek dan platform peralatan; pelat tertanam adalah satu-satunya pilihan sesuai yang ditentukan dalam gambar desain.
