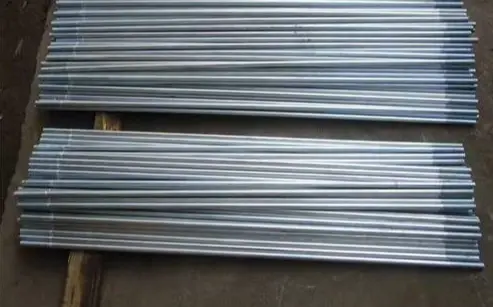

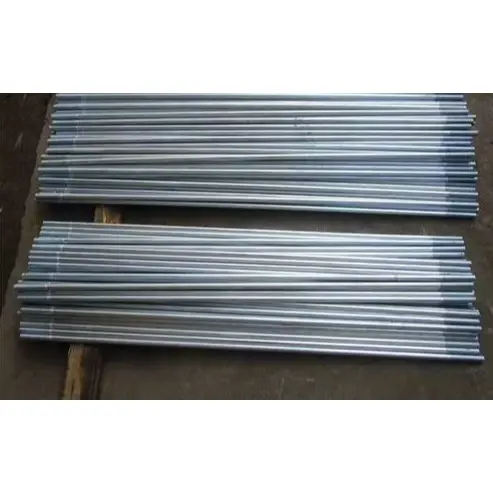

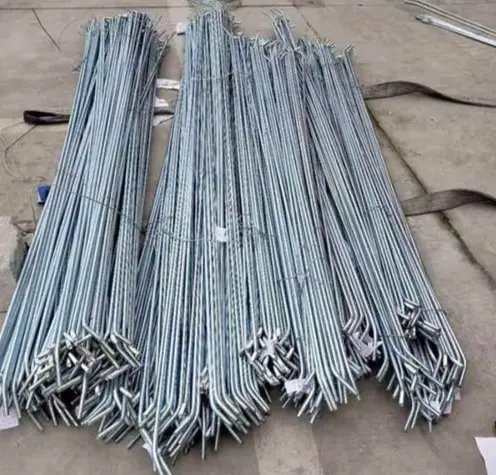

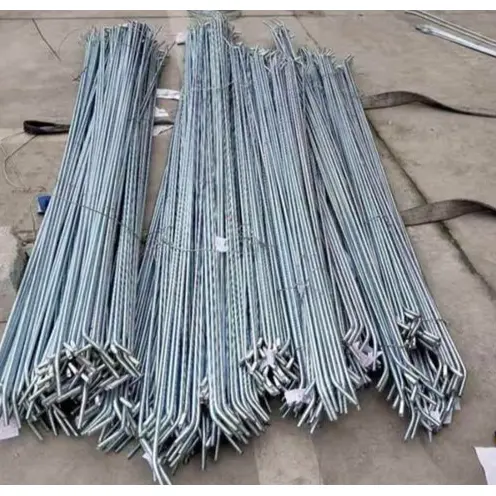

Batang Pengikat Baja Galvanis untuk Penguat Struktural

Batang Pengikat Baja Galvanis untuk Penguat Struktural (juga dikenal sebagai batang pengikat galvanis hot-dip atau batang penegang baja) adalah komponen struktur baja bundar yang digunakan dalam struktur baja—seperti pabrik industri, atap, dinding, dan sistem pemasangan fotovoltaik—untuk menahan gaya tarik, mentransfer beban horizontal, menstabilkan purlin dan balok dinding, dan mencegah ketidakstabilan lateral.

Definisi dan Konfigurasi Produk

I. Informasi Produk Dasar

Bahan: Standar Q235B; Q355B untuk aplikasi beban tinggi. Baja bundar mengalami penarikan dingin, pendinginan dan temper, serta penguliran di kedua ujungnya.

Anti korosi: Hot-dip galvanis (HDG); ketebalan lapisan seng ≥70–100μm; cocok untuk lingkungan luar ruangan atau pantai yang sangat korosif.

Fungsi: Jenisnya mencakup batang pengikat lurus (batang pengikat horizontal), batang pengikat diagonal (penyangga lutut/pengikat angin), dan batang pengikat yang dapat disetel turnbuckle (ketegangan yang dapat disesuaikan).

II. Konfigurasi Lengkap (Perakitan Standar)

1) Badan Tie Rod (1 buah)

Diameter: φ8/10/12/14/16mm (φ12 adalah yang paling umum).

Benang: M8/M10/M12/M14/M16 di kedua ujungnya (sesuai dengan diameter); panjang benang adalah 2d–3d per ujung.

Panjang: Disesuaikan berdasarkan rentang; toleransi ±5mm; tersedia dalam versi berulir penuh atau berulir ganda.

Permukaan: Galvanis hot-dip; ketahanan semprotan garam ≥500 jam.

2) Aksesori Pengikat (1 set untuk setiap ujung)

Kacang Hex: Kelas 4.8 / Kelas 8; galvanis celup panas. ·Mesin cuci datar: Q235 / galvanis; mendistribusikan tekanan dan mencegah goresan.

·Mesin pegas/mur pengunci: Mencegah kendor akibat getaran (wajib untuk atap/zona beban angin).

3) Aksesori penyesuaian / sambungan (opsional berdasarkan kebutuhan)

·Turnbuckle (pengatur tie-rod): Tipe ujung garpu atau bodi tertutup; ditempa dari baja 45#, galvanis hot-dip; rentang penyesuaian: ±50–150mm.

·Pelat lug / pelat sambungan: Q235B/Q355B; ketebalan ≥10mm; galvanis celup panas; untuk sambungan pada purlin/balok/kolom.

·Pelindung benang: Mencegah kerusakan benang atau korosi selama pengangkutan/pemasangan.

·Tabung penyangga (untuk batang kompresi): pipa baja φ42/48 dengan batang pengikat internal; memastikan stabilitas di bawah kompresi.

AKU AKU AKU. Ikhtisar Singkat Parameter Utama

·Bahan: Q235B (σₛ ≥ 235MPa) / Q355B (σₛ ≥ 355MPa).

·Kekuatan tarik: ≥400MPa (Q235) / ≥470MPa (Q355).

·Lapisan galvanis: ≥85μm (luar ruangan), ≥100μm (pesisir).

·Spesifikasi umum: φ12 (M12), panjang 1–6m.

IV. Skenario Aplikasi Khas

·Atap pabrik: Tie-rod lurus (di antara purlins) + tie-rod diagonal (tahan angin) + turnbuckle (penyesuaian tegangan).

· Pelapis dinding: Batang pengikat diagonal untuk penyangga dinding; mencegah penonjolan dinding atau perpindahan lateral.

·Sistem pemasangan PV: Batang pengikat memanjang / melintang; meningkatkan stabilitas terhadap beban angin dan salju. Keuntungan Inti

1. Ketahanan karat dan korosi: Lapisan galvanis membuatnya cocok untuk kondisi pengoperasian di luar ruangan dan lembab.

2. Kekuatan tarik tinggi: Secara efektif menahan goyangan purlin dan meningkatkan kekakuan struktural secara keseluruhan.

3. Panjang yang dapat disesuaikan: Panjangnya dapat disesuaikan di tempat, memastikan kemampuan adaptasi pemasangan yang tinggi.

4. Efisiensi: Ringan dan hemat biaya, memfasilitasi pemasangan batch yang nyaman.

Membedakan Sorotan

I. Dibandingkan dengan Tie Rod Baja Hitam / Dicat

1. Ketahanan korosi dan cuaca yang unggul

Mengalami galvanisasi hot-dip yang komprehensif; lapisan tebal yang terikat secara metalurgi menghalangi kelembapan dan semprotan garam, memungkinkan penggunaan jangka panjang di lingkungan luar ruangan, lembab, atau pesisir. Sebaliknya, komponen baja hitam standar mudah berkarat, dan lapisan cat terkelupas atau terkelupas, sehingga karat harus dihilangkan dan dicat ulang secara berkala—yang mengakibatkan biaya perawatan yang tinggi.

2. Masa pakai lebih lama

Masa pakai melebihi 20 tahun dalam kondisi normal—jauh melebihi komponen yang dicat (3–5 tahun)—menjadikannya ideal untuk struktur baja luar ruangan permanen seperti bangunan pabrik dan sistem pemasangan fotovoltaik.

3. Integritas permukaan yang sangat baik

Lapisan seng tahan aus dan tahan benturan, meminimalkan kerusakan selama pengangkutan dan pemasangan. Benang tahan terhadap karat dan kejang, sehingga memastikan kelancaran pembongkaran selama pemeliharaan di masa mendatang.

4. Penampilan seragam dan pemeriksaan mudah

Menampilkan hasil akhir abu-abu perak yang konsisten, memungkinkan identifikasi visual spesifikasi dan kualitas di lokasi dengan mudah.

II. Dibandingkan dengan Tie Rod Stainless Steel

1. Rasio biaya-kinerja yang luar biasa

Biaya pengadaan jauh lebih rendah dibandingkan biaya pengadaan batang pengikat baja tahan karat; dalam kondisi korosif standar, kinerja keseluruhan sebanding, sehingga menghasilkan pengurangan besar dalam biaya proyek.

2. Sifat mekanik yang stabil

Terutama diproduksi dari baja Q235B/Q355B; kekuatan dan ketangguhan memenuhi persyaratan beban tarik untuk struktur baja, memastikan kapasitas menahan beban yang andal dan ketahanan terhadap deformasi.

3. Kemampuan beradaptasi pemrosesan yang tinggi

Panjang dan threading yang dapat disesuaikan; kompatibel dengan aksesori seperti turnbuckle dan tabung pengatur jarak, menawarkan fleksibilitas untuk pemasangan, penyelarasan, dan pengencangan di lokasi.

AKU AKU AKU. Keunggulan Unik

1. Penahan beban terfokus dan struktur sederhana: Terutama menangani beban tarik; ringan dan hemat ruang; secara efektif menahan perpindahan lateral purlin dan girt dinding, meningkatkan stabilitas struktural secara keseluruhan; berfungsi sebagai bagian tegangan yang sederhana dan efisien dalam struktur baja.

2. Sistem pendukung yang komprehensif: Kompatibel dengan serangkaian aksesori lengkap—seperti mur galvanis, ring, turnbuckle, dan pelat buhul—dengan perawatan anti-korosi yang serasi untuk mencegah korosi galvanik dan memastikan perlindungan yang seragam.

3. Pemasangan yang mudah: Desain ulir ujung ganda memungkinkan penyetelan tegangan dan penyelarasan menggunakan mur, menghasilkan efisiensi tinggi selama konstruksi dan penyesuaian.

IV. Keterbatasan Singkat

1. Kinerja di lingkungan yang keras: Ketahanan korosi lebih rendah daripada baja tahan karat di lingkungan yang sangat korosif atau sangat asam/basa.

2. Biaya: Harga satuan lebih tinggi dari batang pengikat besi hitam standar, sehingga investasi awal sedikit lebih tinggi.

V. Ringkasan Seleksi

· Lingkungan dalam ruangan yang kering, struktur sementara, atau pengendalian biaya yang ketat → Pilih baja hitam atau batang pengikat yang dicat.

· Lokasi luar ruangan/terbuka, area pantai, kondisi korosi standar, atau kebutuhan kinerja jangka panjang dan bebas perawatan → Prioritaskan tie rod baja galvanis.

· Lingkungan kimia dengan korosi parah atau persyaratan kebersihan tinggi → Pilih batang pengikat baja tahan karat.

Proses Konstruksi di Tempat

Batang Pengikat Baja Galvanis untuk Penguat Struktural dapat digunakan untuk: Batang pengikat purlin pabrik, batang pengikat dinding, batang pengikat pemasangan PV, dan batang pengikat yang disesuaikan dengan turnbuckle. Bahan dasarnya biasanya baja bulat galvanis hot-dip Q235B/Q355B; pemasangan sesuai dengan standar struktur baja.

I. Persiapan Konstruksi

1. Inspeksi material: Verifikasi diameter, panjang, dan spesifikasi benang tie rod; periksa lapisan galvanis yang kokoh dan pastikan benang bebas dari penyok, karat, atau bagian yang terkelupas; pastikan aksesori (mur galvanis, ring datar, ring pegas, turnbuckle, pelat buhul) dalam kondisi baik. Melarang keras pencampuran aksesori dengan spesifikasi atau proses pembuatan yang berbeda.

2. Persiapan alat: Kunci pas, soket, pita pengukur, plumb bob, dan palu tangan; untuk penyetelan tie rod, siapkan linggis dan kunci pas pengencang; memastikan perlengkapan keselamatan lengkap tersedia untuk bekerja di ketinggian. 3. Verifikasi dasar: Pastikan pelat sambungan dan lubang/diameter yang telah dibor sebelumnya untuk balok, kolom, purlin, dan rangka dinding sesuai dengan gambar; memastikan komponen diposisikan dengan benar dan dipasang sementara dengan aman.

4. Pengarahan teknis: Tentukan dengan jelas tata letak, kemiringan, dan persyaratan tegangan untuk tie rod, bedakan antara spesifikasi pemasangan untuk tie rod lurus, tie rod diagonal, dan tie rod turnbuckle.

II. Proses Instalasi dan Poin-poin Penting Operasional

(A) Batang pengikat berulir ujung ganda standar (batang pengikat lurus/diagonal)

1. Penyisipan: Masukkan kedua ujung tie rod melalui lubang yang telah dibor sebelumnya pada komponen secara berurutan, pastikan rod tetap lurus tanpa tertekuk atau terpuntir.

2. Penempatan aksesori: Pasang komponen sesuai urutan ring datar → ring pegas → mur; atur belahan pada mesin cuci pegas untuk memastikan efek anti-longgar.

3. Pengencangan awal: Kencangkan mur secara simetris pada kedua ujungnya untuk menerapkan tegangan dasar dan menghilangkan kelonggaran pada komponen.

4. Pengencangan akhir: Kencangkan secara bertahap, berikan gaya secara bersamaan di kedua ujungnya untuk memastikan ketegangan yang seragam dan kelurusan secara keseluruhan; jangan mengencangkan sepenuhnya satu sisi pada satu waktu, karena hal ini menyebabkan ketidaksejajaran komponen dan konsentrasi tegangan lokal.

5. Penyelarasan: Periksa kelurusan dan kemiringan menggunakan plumb bob atau tali penyelaras; sempurnakan posisi mur seperlunya.

(B) Batang pengikat turnbuckle (tipe yang dapat disesuaikan)

1. Hubungkan kedua ujung tie rod ke simpul struktural dan pasang mur secara longgar.

2. Putar bodi turnbuckle untuk menyesuaikan tegangan, mengontrol kekencangan keseluruhan untuk memastikan geometri dan vertikalitas struktur memenuhi spesifikasi desain.

3. Setelah disetel, kunci mur anti kendor pada kedua sisi turnbuckle untuk mencegah rotasi atau kendor selama servis.

4. Untuk kelompok tie rod paralel, pastikan tegangan konsisten dan distribusi beban seimbang.

(C) Pemasangan dengan tabung pengatur jarak

Masukkan batang pengikat melalui bagian dalam tabung penjarak baja; pasang ring dan mur pada bagian berulir yang menonjol dari kedua ujungnya. Pastikan tabung spacer terpasang rata dengan komponen (secara vertikal atau horizontal) tanpa miring atau meninggalkan celah.

AKU AKU AKU. Persyaratan Konstruksi berdasarkan Lokasi

1. Batang pengikat purlin atap: Batang pengikat horizontal harus tetap rata, dan batang pengikat diagonal harus dipasang pada sudut desain; semua batang pengikat harus dikencangkan dan dikencangkan untuk menghilangkan kendur dan meningkatkan stabilitas purlin secara keseluruhan.

2. Batang pengikat dinding: Pasang secara berurutan dari atas ke bawah sambil mengontrol vertikalitas komponen dinding; pastikan batang pengikat tidak mengganggu pintu, jendela, atau panel kelongsong.

3. Sambungan sudut dan ujung: Pastikan semua perlengkapan telah lengkap, terapkan tindakan anti-longgar ganda, dan berikan penguatan ekstra di area yang terkena beban angin tinggi.

IV. Inspeksi dan Perlindungan Pekerjaan Selesai

1. Inspeksi visual: Batang pengikat harus lurus tanpa bengkok, dan lapisan galvanis harus bebas dari kerusakan parah; perlengkapan harus lengkap, dengan mur dikencangkan sepenuhnya dan ring pegas dikompresi sepenuhnya.

2. Inspeksi fungsional: Rakitan harus bebas dari kelonggaran atau goyangan; dimensi struktur dan sudut kemiringan harus sesuai dengan gambar.

3. Perlindungan pekerjaan akhir: Dilarang menginjak, membenturkan, atau menyebabkan luka bakar las pada batang pengikat atau lapisan galvanis; mencegah kontaminasi mortar atau minyak pada area berulir.

4. Segera perbaiki goresan lokal pada lapisan galvanis dengan mengaplikasikan cat kaya seng untuk memulihkan perlindungan korosi.

V. Larangan Konstruksi

1. Dilarang keras menghilangkan ring datar atau ring pegas, memasang set fitting yang tidak lengkap, atau mencampurkan fitting non-galvanis.

2. Dilarang memaksakan, memutar, atau menggunakan pemanas api untuk meluruskan batang pengikat untuk menghindari kerusakan material atau kegagalan lapisan galvanis.

3. Jangan menggunakan tie rod yang benangnya rusak, lapisan galvanisnya terkelupas parah, atau mengalami deformasi/tekuk.

4. Dilarang keras mengencangkan mur untuk mencegah pengupasan benang atau deformasi komponen.

5. Menerapkan tindakan perlindungan selama konstruksi luar ruangan dalam cuaca hujan untuk mencegah karat yang disebabkan oleh akumulasi air yang berkepanjangan pada benang.

Parameter Kinerja Utama Batang Pengikat Baja Galvanis untuk Penguat Struktural

Standar: GB/T 700, GB/T 13912, GB 50017

I. Bahan Dasar dan Sifat Mekanik

1. Bahan Umum

· Standar: Q235B; Tugas berat/Rentang panjang: Q355B

2. Indikator Mekanik

3. Spesifikasi Batang: Diameter umum: φ8, φ10, φ12, φ14, φ16 mm; Panjang: Disesuaikan per gambar (standar 1–6m); Toleransi panjang: ±5 mm

II. Parameter Benang

1. Spesifikasi Benang: Cocok dengan diameter baja bulat (M8, M10, M12, M14, M16)

2. Jenis Benang: Benang eksternal berujung ganda; panjang benang di setiap ujungnya adalah 2–3 kali diameter nominal

3. Presisi Benang: 6g; pas halus, anti-rebut

AKU AKU AKU. Sifat Lapisan Galvanis (lebih disukai galvanisasi hot-dip)

1. Ketebalan Lapisan

· Penggunaan luar ruangan standar: ≥70 μm

· Lingkungan pesisir / Sangat korosif: ≥85 μm

2. Adhesi: Ikatan metalurgi; tidak terkelupas atau mengelupas saat terkena benturan

3. Ketahanan Korosi: Uji semprotan garam ≥500 jam; masa pakai >20 tahun dalam kondisi luar ruangan normal

IV. Parameter Aksesori

1. Kelas Kacang: Kelas 4.8 / Kelas 8; galvanis hot-dip (bahan yang sama); pas presisi dengan benang

2. Mesin Cuci Datar: Bahan Q235, galvanis hot-dip; mendistribusikan tekanan kontak; melindungi komponen cat/pelapis

3. Mesin Cuci Pegas: Elastisitas tinggi; digunakan terutama di daerah dengan getaran tinggi atau angin kencang untuk mencegah kelonggaran

4. Turnbuckle (Dapat Disesuaikan): Bahan: Baja 45# yang ditempa, galvanis sepenuhnya hot-dip; rentang penyesuaian standar: ±50–150 mm mm

V. Parameter Penggunaan dan Instalasi

1. Mode pemuatan: Dirancang hanya untuk beban tarik; paparan terhadap kompresi, tekukan, atau beban lateral sangat dilarang.

2. Persyaratan pemasangan: Batang pengikat harus tetap lurus, bebas dari puntiran atau kekusutan; mur di kedua ujungnya harus dikencangkan secara simetris.

3. Kesesuaian lingkungan: Kisaran suhu pengoperasian -20°C hingga 80°C; hindari kontak yang terlalu lama dengan asam kuat atau basa kuat.

VI. Karakteristik Tambahan

1. Permukaan akhir: Matte perak abu-abu seluruhnya dengan pewarnaan seragam; tahan terhadap keausan dan benturan.

2. Dapat digunakan kembali: Lapisan ulir galvanis memberikan pelumasan yang melekat, mencegah rakitan tersangkut atau terkelupasnya ulir selama pembongkaran untuk pemeliharaan.
