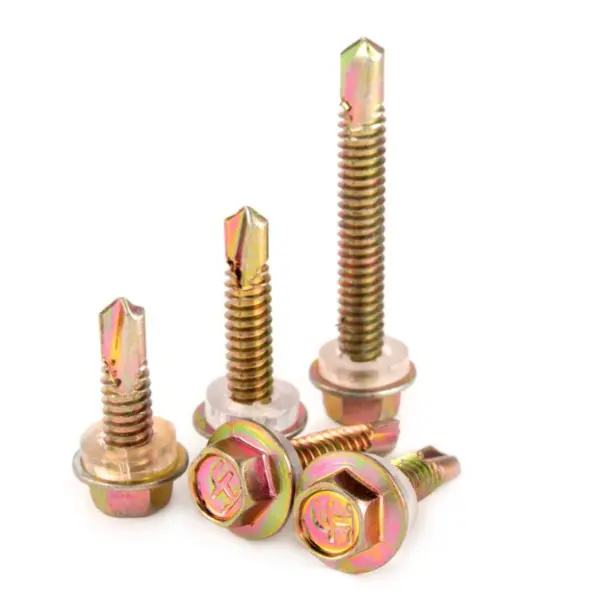

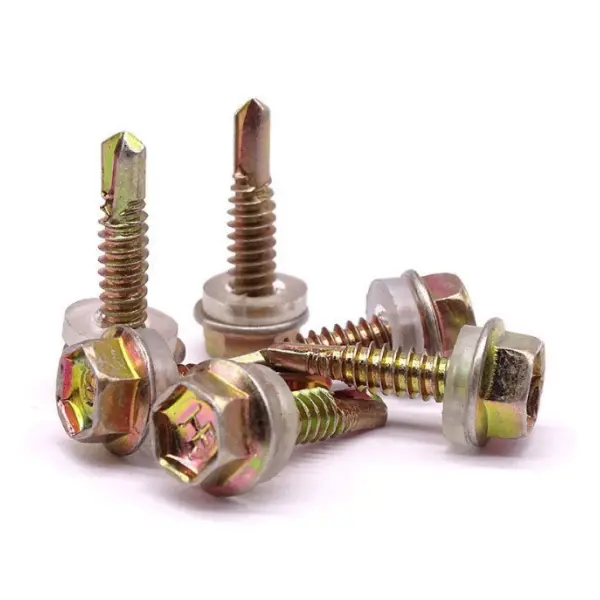

Sekrup Self Tapping untuk Sistem Cladding Baja

Sekrup Self Tapping untuk Sistem Kelongsong Baja dirancang khusus untuk selubung bangunan struktur baja, termasuk atap, pelapis dinding, dan komponen trim (seperti lampu kilat dan sudut sudut).

Bahan: Baja karbon sedang (1022) atau baja tahan karat (410/304); diberi perlakuan panas dan diselesaikan dengan pelapisan seng atau pelapis komposit.

Fungsi Inti: Menghilangkan kebutuhan akan pra-pengeboran; melakukan pengeboran, penyadapan, dan pengikatan dalam satu langkah. Cocok untuk menyambung lembaran logam tipis (0,5–6 mm), seperti baja berlapis warna, lembaran galvanis, dan purlin baja ukuran ringan.

Kepala: Kepala mesin cuci hex; kompatibel dengan driver soket atau kunci pas listrik; Menawarkan ketahanan torsi tinggi dan mencegah selip.

Titik: Titik bor terintegrasi (bor putar mini) dengan seruling pelepas serpihan; mampu mengebor langsung melalui pelat baja.

Benang: Benang kasar (14 TPI); memberikan kemampuan penyadapan sendiri yang kuat dan kekuatan penjepitan yang tinggi.

Permukaan Akhir: Hot-dip galvanis, seng berwarna, atau Dacromet; tahan korosi dan cocok untuk penggunaan di luar ruangan.

Konfigurasi Produk

Rakitan standar mencakup badan sekrup dan mesin cuci penyegel kedap air (sudah dirakit sebelumnya); siap untuk segera digunakan di lokasi tanpa perlu pemasangan mesin cuci manual.

1) Badan Sekrup (Komponen Inti)

Tipe Kepala: Kepala mesin cuci segi enam; menawarkan kapasitas menahan beban yang tinggi dan pemasangan yang aman dan rata. Spesifikasi (Umum):

o Diameter: 5,5 mm (#12), 6,3 mm (#14)

o Panjang: 25–150mm (harus menembus panel dan lapisan insulasi, dengan penanaman ≥25mm ke dalam purlin)

Titik bor: ST4.2–ST6.3, sesuai dengan berbagai ketebalan lembaran baja.

2) Sealing Washer (Penting untuk kedap air; sudah dirakit/terintegrasi)

Struktur: Mesin cuci komposit terdiri dari mesin cuci logam (baja galvanis/baja tahan karat) + karet EPDM.

Fungsi: Tahan air, mencegah kebocoran, tahan penuaan, dan tahan cuaca (rentang pengoperasian: -40°C hingga 120°C).

Dimensi: Diameter luar ≥19mm; menyediakan area kontak yang besar untuk penyegelan yang andal. 3) Alat yang Diperlukan (Penting untuk Instalasi)

Driver: 1/4″ soket hex (8mm/10mm); kunci pas tanpa kabel atau bor listrik

Alat bantu : Spirit level, pita pengukur, tambatan pengaman (untuk pekerjaan di ketinggian)

Parameter Kinerja Utama

Kekuatan tarik: ≥450 MPa

Kekerasan permukaan: HRC 35–45 (titik bor keras, inti keras)

Kekuatan tarik keluar: ≥8700 N (Q235, pelat baja 4mm)

Torsi: ≥10,9 Nm

Ketahanan semprotan garam: ≥500 jam (hot-dip galvanis)

Ketebalan pelat yang berlaku: 0,5–6 mm (tergantung spesifikasi titik bor)

Skenario Aplikasi Khas

Atap: Memperbaiki lembaran baja berlapis warna pada purlin baja (tahan terhadap angin dan kedap air)

Pelapis dinding: Memasang lembaran baja berlapis warna pada balok/purlin dinding

Trim/Flashing: Memperbaiki tutup punggungan, atap, dan trim sudut pintu/jendela

Lainnya: Sistem pemasangan fotovoltaik (PV), saluran udara, dan selubung bangunan baja ringan

Keuntungan Utama Sekrup Self Tapping untuk Sistem Cladding Baja

1. Menghilangkan langkah-langkah pra-pengeboran dan penyadapan; instalasi cepat dan hemat tenaga kerja

2. Keterlibatan yang ketat; tahan terhadap pelonggaran dan pelepasan

3. Kompatibel dengan berbagai bahan; sangat serbaguna

4. Ukuran kompak; cocok untuk menyambung komponen berdinding tipis dan ringan

Pembeda

Perbandingan: Sekrup sadap sendiri berujung tajam standar, baut standar, dan paku keling buta

I. Pembeda Utama

1. Pengeboran dan pengikatan terintegrasi; efisiensi instalasi yang sangat tinggi

Menampilkan struktur pemotongan titik bor bawaan; menghilangkan kebutuhan untuk pra-pengeboran atau penyadapan. Pengeboran, pemasangan benang, dan pengikatan diselesaikan dalam satu langkah, sehingga mengurangi langkah-langkah proses secara signifikan—ideal untuk pemasangan selubung skala besar di lokasi konstruksi.

2. Kepala flensa hex; kekuatan penjepit yang kuat tanpa tergelincir

Menggabungkan penggerak hex eksternal dengan permukaan flensa, memungkinkan penerapan torsi tinggi dengan kunci pas listrik. Permukaan bantalan yang besar meminimalkan risiko terkelupasnya benang atau tergesernya kepala, sehingga cocok untuk kondisi yang melibatkan getaran atau tekanan angin pada struktur baja.

3. Mesin cuci komposit terintegrasi; penyegelan tahan air yang sangat baik

Pra-rakitan di pabrik dengan komponen logam dan EPDM. Mesin cuci komposit karet: Pas pada permukaan panel setelah dikencangkan; tahan terhadap penuaan dan suhu ekstrem; mencegah kebocoran air pada sumbernya; dirancang khusus untuk sistem selubung bangunan kedap air.

4. Bahan yang mengeras, cocok untuk sambungan logam

Dikeraskan dengan kekerasan permukaan yang tinggi; mampu mengebor lembaran baja berlapis warna 0,5–6 mm dan bagian baja galvanis dengan andal; ketangguhan yang seimbang memastikan ketahanan terhadap kerusakan atau pengupasan benang selama pemasangan, menawarkan kapasitas menahan beban yang unggul dibandingkan dengan sekrup sadap otomatis standar.

5. Tahan korosi dan cuaca, cocok untuk lingkungan luar ruangan

Menampilkan perawatan permukaan standar seperti pelapisan seng berwarna, galvanisasi hot-dip, atau pelapisan Dacromet; menawarkan ketahanan yang sangat baik terhadap semprotan garam dan karat; tahan lama untuk penggunaan jangka panjang di fasilitas industri terbuka atau pesisir; ideal untuk aplikasi selubung struktur baja luar ruangan.

6. Pengikatan benang yang kuat, tahan terhadap pengangkatan dan pelonggaran angin

Benang sadap sendiri yang kasar dan khusus memastikan pengikatan yang erat dengan purlin baja; memberikan ketahanan tarik dan selip yang sangat baik; menahan beban angin kencang di atap dan tahan kendur seiring waktu.

II. Perbandingan dengan jenis pengikat lainnya (keterbatasan)

1. vs. sekrup sadap sendiri berujung tajam standar: Biaya unit lebih tinggi; tidak cocok untuk substrat non-logam seperti kayu atau plastik.

2. vs. baut standar: Kapasitas menahan beban lebih rendah; tidak dapat digunakan untuk sambungan penahan beban struktural utama; hanya cocok untuk sistem envelope dan sambungan lembaran tipis.

3. vs. paku keling buta: Memungkinkan pembongkaran dan pemeliharaan berulang kali (tidak seperti paku keling sekali pakai); namun, ketahanan terhadap gempa dan toleransi terhadap deformasi berulang lebih rendah dibandingkan dengan pengencang struktural berkekuatan tinggi.

Proses Instalasi di Tempat

Sekrup Self Tapping untuk Sistem Kelongsong Baja Skenario yang berlaku: Atap pabrik, pelapis dinding (lembaran baja berlapis warna), lampu kilat dan trim sudut, sistem selubung baja ringan, dll.; pemasangan mengikuti spesifikasi umum untuk konstruksi selubung struktur baja.

I. Persiapan Konstruksi

1. Inspeksi Bahan

Verifikasi spesifikasi, panjang, dan lapisan anti korosi; memeriksa mesin cuci komposit yang telah dirakit sebelumnya untuk memastikan mesin cuci tersebut utuh dan bebas dari pengelupasan atau retak; membedakan antara spesifikasi titik bor agar sesuai dengan ketebalan total panel.

2. Persiapan Alat

Pengemudi soket heksagonal, kunci pas listrik kecepatan variabel / Siapkan bor listrik genggam, sesuaikan pengaturan kecepatan dan torsi terlebih dahulu; siapkan juga pita pengukur, spidol, dan pisau serbaguna.

3. Persiapan Permukaan Dasar

Pastikan permukaan panel dan purlin bebas dari serpihan, karat lepas, atau tonjolan; pastikan sambungan panel yang tumpang tindih halus dan permukaan panel bebas dari lengkungan.

4. Tata Letak dan Pemosisian

Pasang garis sesuai dengan gambar untuk menentukan jarak sekrup, memastikan kesejajaran horizontal dan vertikal.

II. Operasi Penentuan Posisi dan Pengikatan

1. Sejajarkan dan paskan panel-panel tersebut, kencangkan sementara untuk memastikan lebar tumpang tindih memenuhi spesifikasi desain.

2. Berikan tekanan tegak lurus pada permukaan panel saat mengebor; pertahankan kesejajaran vertikal—dilarang keras memiringkan atau menggerakkan sekrup pada suatu sudut.

3. Bor dan kencangkan dengan kecepatan tetap, sehingga ujung pengeboran sendiri dapat menembus panel dan purlin; hindari tenaga yang tiba-tiba atau berlebihan untuk mencegah patahnya ujung bor atau merusak panel.

4. Standar Pengikatan: Flensa harus menekan mesin cuci komposit sehingga paking karet terkompresi secara merata dan sedikit melebar ke luar; jangan mengencangkan terlalu kencang, karena dapat merusak paking karet atau menyebabkan permukaan panel menjorok dan bocor.

5. Urutan Pemasangan: Lanjutkan dari tengah bentang ke arah kedua ujung dan dari tengah ke luar untuk meminimalkan akumulasi tegangan pada panel.

AKU AKU AKU. Titik Pemasangan Utama untuk Berbagai Area

1. Untuk panel atap, posisikan sekrup pada puncak gelombang; dilarang memasukkan sekrup ke dalam bak (karena hal ini menyebabkan penumpukan dan kebocoran air); jarak... Patuhi gambar dengan ketat, dengan penekanan khusus pada peningkatan kepadatan pengikat di sekitar punggungan, atap, dan talang.

2. Pasang panel dinding vertikal dari atas ke bawah; tingkatkan kepadatan sekrup pada sambungan yang tumpang tindih untuk memastikan segel kedap air.

3. Pasang pengencang ganda pada titik trim, kedipan sudut, dan penutupan, dengan sekrup yang didistribusikan secara merata di kedua sisi sudut untuk mencegah tepi melengkung atau kebocoran air.

IV. Inspeksi dan Perlindungan Pekerjaan Selesai

1. Inspeksi visual yang menyeluruh: Pastikan sekrup berada dalam posisi vertikal dan jaraknya sama, serta ring dalam keadaan utuh dan posisinya benar.

2. Pastikan permukaan panel bebas dari penyok atau goresan yang signifikan dan segel yang tumpang tindih masih utuh.

3. Larang menginjak, mencongkel, atau memukul area yang sudah selesai untuk mencegah kendornya sekrup atau kegagalan segel.

4. Segera ganti atau perbaiki ring yang rusak atau sekrup yang tidak sejajar.

V. Larangan Konstruksi

1. Jangan melepas atau mengganti mesin cuci komposit asli; pemasangan tanpa mesin cuci sangat dilarang.

2. Jangan menggerakkan sekrup secara miring atau mengencangkannya secara berlebihan dengan torsi yang berlebihan, karena dapat menyebabkan kebocoran atau patahnya sekrup.

3. Jangan gunakan sekrup dengan titik bor yang aus atau ulirnya rusak.

4. Hindari pemasangan di luar ruangan saat hujan atau saat permukaan panel basah.

Parameter Kinerja Utama Sekrup Self Tapping untuk Sistem Cladding Baja

I. Bahan Dasar dan Perawatan Permukaan

1. Bahan dasar: Baja standar 1022 Baja karbon sedang (quench-hardened); Baja tahan karat 410/304 untuk lingkungan dengan korosi tinggi

2. Perlakuan panas: Pengerasan menyeluruh (permukaan keras, inti keras)

3. Permukaan anti korosi: Pelapisan seng berwarna, galvanisasi hot-dip, Dacromet, fosfat

4. Mesin cuci yang cocok: Lapisan baja galvanis + karet EPDM (segel tahan cuaca)

II. Kekerasan dan Sifat Mekanik

1. Kekerasan permukaan: HRC 35–45 (memastikan kemampuan pengeboran, mencegah kerusakan ujung)

2. Kekuatan tarik: ≥450 MPa

3. Torsi tertinggi: ≥10,9 N·m (spesifikasi standar)

4. Kapasitas tarik (cocok dengan lembaran baja 0,5–4 mm + purlin): ≥8700 N

AKU AKU AKU. Spesifikasi dan Parameter Benang

1. Ukuran nominal umum: ST5.5, ST6.3 (arus utama untuk proyek teknik)

2. Jenis benang: Benang sadap sendiri yang kasar; profil tajam, cengkeraman kuat

3. Jenis titik bor: Titik pengeboran mandiri standar; cocok untuk ketebalan lembaran 0,5–6 mm

IV. Parameter Mesin Cuci Penyegel

1. Suhu pengoperasian: -40°C hingga 120°C; tahan terhadap penuaan suhu tinggi/rendah

2. Kinerja: Tahan air, menyerap guncangan, mencegah kerusakan pada lembaran; umur layanan ≥10 tahun

3. Struktur: Dirakit sebelumnya sebagai satu unit di pabrik; tidak bisa dilepas

V. Parameter Anti Korosi dan Tahan Cuaca

1. Seng berwarna: Ketahanan semprotan garam ≥200 jam; cocok untuk area pabrik indoor/kering

2. Galvanisasi hot-dip / Dacromet: Ketahanan semprotan garam ≥500 jam; cocok untuk lingkungan luar ruangan, lembab, dan pesisir

VI. Parameter Instalasi dan Penggunaan

1. Persyaratan pengikatan: Mesin cuci harus dikompresi secara merata; hindari pengetatan yang berlebihan untuk mencegah retaknya karet atau lekukan pada permukaan lembaran

2. Kedalaman pengeboran: Setelah menembus lembaran berwarna, penanaman efektif ke dalam purlin baja harus ≥25 mm

3. Aplikasi: Menyambungkan lembaran kelongsong tipis (atap, panel dinding, flashing/trim); tidak untuk digunakan pada sambungan struktural penahan beban primer
