Sistem Penguat Baja Struktural Horisontal

Dipasang di dalam bidang sayap atas atau bawah balok atap dalam konfigurasi "X" (silang), Sistem Penguat Baja Struktural Horisontal sangat penting untuk stabilitas spasial bangunan industri. Mereka berfungsi terutama dalam ketegangan daripada kompresi dan bekerja bersama dengan batang pengikat dan penyangga lutut untuk membentuk sistem resistensi lateral atap.

1. Fungsi Produk

Memindahkan beban angin dari dinding pelana dan gaya seismik horizontal ke batang pengikat pada puncak kolom, selanjutnya menyalurkannya ke bawah ke penyangga antar kolom dan ke pondasi; menahan perpindahan lateral balok baja atap, mencegah kemiringan lateral secara keseluruhan atau ketidakstabilan struktur atap.

2. Bahan Umum

1). Aplikasi standar: Baja sudut sama kaki (L50×5, L63×5, L70×6);

2). Fasilitas bentang panjang, beban berat, atau tahan gempa: Bagian berongga melingkar (CHS) berdiameter kecil; material standarnya adalah Q235B, dengan Q355B digunakan untuk aplikasi beban berat.

3. Lokasi Pemasangan

Dipasang di bagian ujung atap dan bagian yang mengapit sambungan ekspansi untuk menciptakan diafragma struktural yang kaku.

Konfigurasi Standar yang Disediakan Pabrik

1. Komponen Penguat Utama

Anggota penyangga silang (baja sudut atau CHS) dipasok sebagai unit yang dibuat secara individual; sepasang komponen yang bersilangan secara diagonal dalam satu rongga merupakan satu set penguat horizontal yang lengkap.

2. Akhiri Aksesori Sambungan

1. Pelat sambungan ujung: Pelat baja 8–14 mm yang dilas pabrik ke kedua ujung bagian penguat, dilengkapi lubang baut yang telah dibor sebelumnya untuk dibaut ke flensa balok baja;

2. Pelat sambungan silang tengah: Pelat sambungan bersama pada titik perpotongan konfigurasi "X", di mana kedua penyangga diagonal saling tumpang tindih dan diamankan.

3. Pengencang yang Cocok

Baut Standar Kelas 4.8 (M16/M20) untuk penggunaan umum; Baut kekuatan tinggi kelas 8.8 (dengan ring datar dan ring pegas) untuk struktur atau fasilitas tahan gempa yang menampung derek di atas kepala.

4. Spesifikasi Perlindungan Korosi

1). Standar: Persiapan permukaan manual St3 + primer dan lapisan atas (ketebalan film kering: 60–90 μm);

2). Kawasan industri korosif / Kawasan pesisir: Full hot-dip galvanizing.

5. Spesifikasi Proteksi Kebakaran

Penerapan lapisan tahan api intumescent film tipis dengan rating 0,5 jam di dalam kompartemen api yang ditentukan; perawatan anti-korosi hanya untuk area yang tidak memiliki persyaratan proteksi kebakaran.

Solusi Lengkap Standar untuk Sistem Penguat Baja Struktural Horisontal

1. Penguat Horisontal Baja Sudut Konvensional: Anggota utama baja sudut + pelat sambungan ujung + pelat sambungan perantara + perlakuan anti korosi + baut yang cocok

2. Penahan Horisontal Bagian Berongga Melingkar (CHS) Tugas Berat: Anggota CHS + pelat ujung menebal + pelat buhul berbentuk salib + baut berkekuatan tinggi

3. Penguat Tugas Ringan yang Disederhanakan: Baja bersudut ramping, tanpa pengaku yang menebal; biasanya digunakan untuk bangunan industri baja ringan kecil

Integrasi Produk

Penguat horizontal (tahanan angin melintang) + batang pengikat (sambungan tegangan memanjang) + penyangga lutut (pengekangan lateral untuk balok) membentuk sistem penyangga atap yang terintegrasi dan stabil. Keuntungan Utama

1. Secara efektif menangkal gaya horizontal, memberikan ketahanan angin dan gempa yang kuat sekaligus mencegah goyangan atau pergeseran atap secara keseluruhan.

2. Mengencangkan jarak antar komponen rangka, mencegah ketidaksejajaran atau deformasi balok baja dan purlin.

3. Menampilkan desain struktural sederhana dengan tata letak pemasangan yang fleksibel, memfasilitasi konstruksi yang nyaman.

4. Terbuat dari bahan yang kuat dan memiliki daya tarik tinggi yang tahan terhadap kelonggaran atau deformasi dalam penggunaan jangka panjang.

5. Mengalami perawatan anti korosi yang komprehensif, memastikan daya tahan tinggi untuk fasilitas industri luar ruangan atau terbuka.

6. Sangat kompatibel; terintegrasi sempurna dengan sistem struktur baja lengkap, seperti rangka portal kaku dan bangunan industri bentang panjang.

Sorotan Khas dari Penguat Horizontal Atap

I. Keunggulan Kinerja Struktural yang Unik

1. Sistem penyangga baja struktural horizontal menggunakan konfigurasi silang berbentuk X yang dirancang khusus untuk menyalurkan gaya horizontal lateral. Ini beroperasi di bawah pembebanan searah—hanya bekerja pada tegangan dan bukan kompresi—menghasilkan jalur beban yang pendek dan kekakuan keseluruhan yang tinggi. Sebaliknya, tie rod adalah bagian aksial memanjang yang membatasi pergerakan memanjang tetapi tidak dapat menahan gaya lateral; penyangga lutut dan batang melorot hanya memberikan penahan lokal pada purlin dan balok baja dan tidak dapat menahan beban horizontal keseluruhan bangunan.

2. Menciptakan diafragma atap yang kaku dengan memusatkan penguat di dalam rongga tertentu, yang secara efektif menghubungkan rangka-rangka kaku individu ke dalam struktur atap yang kokoh dan terpadu. Beban angin dari ujung atap pelana dengan cepat disalurkan melalui bresing dan tie rod ke kolom dan pondasi. Ini berfungsi sebagai komponen inti untuk mencegah ketidakstabilan atap lateral—sebuah kemampuan yang tidak dimiliki aksesori lainnya.

II. Pemilihan Bahan dan Ikhtisar Biaya

1. Bahan utamanya biasanya adalah baja bersudut sama, yang mudah didapat dan hemat biaya. Baja siku merupakan komoditas pasar standar yang mudah dipotong dan dilas; dibandingkan dengan batang pengikat tabung bundar atau balok baja penahan beban, alat ini menggunakan lebih sedikit material, sehingga biaya tetap terjangkau untuk pemasangan skala besar. Sebaliknya, box girder atau komponen H-beam khusus memerlukan biaya tinggi dan tidak cocok untuk penggunaan massal sebagai penahan.

2. Pemilihan material dinilai berdasarkan kebutuhan spesifik: baja sudut standar digunakan untuk bangunan industri baja ringan biasa, sedangkan penyangga tabung bundar yang lebih kecil digunakan untuk fasilitas bentang panjang, tahan gempa, atau dilengkapi derek. Hal ini memungkinkan pencocokan beban yang fleksibel dan mencegah pemborosan material.

AKU AKU AKU. Sorotan Konstruksi dan Instalasi

1. Membagi prefabrikasi dan perbautan di tempat; tidak diperlukan pengelasan di tempat untuk anggota standar. Anggota prefabrikasi pabrik dilengkapi pelat sambungan ujung untuk perakitan baut cepat di lokasi pada sambungan salib; namun, beberapa komponen ketegangan memerlukan pengeboran dan pengelasan di lokasi, sehingga mengakibatkan efisiensi konstruksi yang lebih rendah.

2. Kumpulan komponen standar dan modular. Set penguat bentang tunggal diproduksi secara massal dengan diameter lubang yang seragam dan baut yang dapat diganti, sehingga memudahkan penyimpanan inventaris dan penggantian atau pemeliharaan di lokasi.

IV. Konfigurasi dan Diferensiasi Sistem

1. Stabilitas lateral bergantung pada bresing horizontal, sedangkan stabilitas longitudinal bergantung pada batang pengikat yang kaku; kedua fungsi tersebut saling melengkapi dan sangat diperlukan:

Penguat Horizontal: Memberikan ketahanan terhadap angin lateral dan gempa; dipasang di teluk tertentu.

Batang Pengikat Membujur: Memberikan pengikatan memanjang secara terus menerus; didistribusikan ke seluruh struktur. Penguat atap dan batang melorot merupakan komponen kecil yang terkait dengan selubung bangunan dan tidak ikut serta dalam sistem penahan gaya lateral primer.

1. Menahan tekuk balok baja di luar bidang bidang, sehingga secara signifikan mengurangi panjang efektif di luar bidang bidang untuk perhitungan; mengoptimalkan penampang balok utama dan menghemat baja.

V. Keunggulan Anti Korosi

Anggota baja sudut memiliki bentuk yang teratur, sehingga memudahkan penghilangan karat, pengecatan, dan galvanisasi hot-dip. Dibandingkan dengan baja saluran profil terbuka, terdapat lebih sedikit sudut yang tidak dapat diakses, sehingga memungkinkan perawatan anti-korosi yang lebih menyeluruh.

VI. Positioning dan Perbedaan Produk

1. Penguat Horisontal: Resistensi lateral; Tata letak berbentuk X di teluk tertentu; komponen stabilitas struktural utama.

2. Batang Pengikat: Pengikatan memanjang; tata letak berkelanjutan; mampu menahan tegangan dan kompresi.

3. Eave Braces / Sag Rods : Tulangan lokal untuk purlin dan balok minor; komponen struktur selubung.

Proses Fabrikasi Standar

1. Penerimaan Bahan Baku

Bahan utama: baja bulat Q235B. Verifikasi sertifikat kualitas bahan; periksa apakah ada tekukan, retak, dan korosi (luruskan jika tekukan melebihi toleransi); periksa pelat baja tambahan (pelat lug) saat masuk ke tempat penyimpanan.

2. Memotong menjadi Panjang

Potong baja bulat sesuai spesifikasi gambar menggunakan gergaji abrasif atau gergaji CNC; giling ujung potongan hingga halus dan hilangkan gerinda.

3. Pemrosesan Akhir (Dua Metode Umum)

Opsi ① Penguliran (Sambungan baut di lokasi)

Gulung benang eksternal ke kedua ujung batang baja bundar; panjang ulir harus mengakomodasi kelonggaran perakitan mur dan pelat pendukung; menerapkan perlindungan sementara pada benang untuk mencegah kerusakan.

Opsi ② Pelat Lug yang Dilas (sambungan balok-ke-kolom dengan baut)

Las pelat/lug sambungan ke kedua ujung batang baja bundar; gunakan jig untuk penyelarasan dan las paku untuk penentuan posisi.

4. Proses Pengelasan (tipe pelat Lug)

Pengelasan berpelindung gas CO₂ melingkar penuh; las fillet tingkat II; inspeksi visual; pengambilan sampel untuk deteksi cacat pada proyek-proyek penting.

5. Pembuatan Lubang (Komponen Lug plate)

Pengeboran pelat sambungan CNC (diameter lubang cocok untuk baut M16/M20).

6. Meluruskan dan Menggiling

Luruskan komponen struktur untuk memperbaiki pembengkokan akibat pengelasan; menggiling percikan dan gerinda las.

7. Perawatan Anti Korosi

Standar: Penghilang karat St3 → primer + lapisan atas; ketebalan film kering 60–90 μm;

Area pabrik yang lembab: Galvanisasi hot-dip pada seluruh unit.

8. Pengemasan

Paket dengan mur yang serasi, ring datar, dan ring pegas; set label dan simpan.

Proses Fabrikasi Standar untuk Sistem Bracing Baja Struktural Horisontal (Baja Sudut Tipe X)

1. Pemeriksaan Bahan Baku

1. Bahan utama: Baja sudut sama kaki (Q235B/Q355B); verifikasi sertifikat material; periksa apakah ada pembengkokan, puntiran, atau perubahan bentuk (luruskan jika batas terlampaui);

2. Periksa kembali tampilan pelat sambungan baja yang cocok.

2. Penggergajian/Pemotongan CNC

Potong baja siku dengan panjang tertentu sesuai gambar; menggiling duri dari ujung yang dipotong; tata letak terpisah untuk anggota panjang dan pendek dari rakitan penyangga silang.

3. Pemotongan Pelat Sambungan

Pemotongan CNC pada pelat sambungan ujung dan pelat penutup sambungan silang tengah.

4. Perakitan dan Pengelasan Tack

Posisikan menggunakan jig; tengahkan dan pasang pelat sambungan dengan erat ke kedua ujung baja sudut; las paku untuk mengamankan; pra-rakit dan posisikan pelat pangkuan di titik persimpangan tengah.

5. Pengelasan berpelindung gas

Pengelasan CO₂ penuh pada lapisan antara pelat sambungan dan baja sudut; las fillet Kelas II standar; inspeksi visual; pengambilan sampel terbatas untuk deteksi cacat pada proyek penting.

6. Pengeboran Lubang Baut CNC

Pengeboran standar pada pelat sambungan (biasanya M16 atau M20) untuk memastikan presisi dalam jarak lubang dan jarak tepi.

7. Koreksi dan Penggilingan

Koreksi lengkungan atau deformasi akibat pengelasan; menggiling terak las dan percikan.

8. Perawatan Anti Korosi

·Standar: penghilangan karat manual St3 → primer + lapisan atas (ketebalan film kering: 60–90 μm);

·Lingkungan pesisir/korosif: Galvanisasi hot-dip pada seluruh komponen.

9. Penomoran, Pengemasan, dan Pergudangan

Nomor komponen ditandai dengan rentang dan set perakitan; diterbitkan dengan daftar bagian yang cocok.

Parameter Kinerja Inti untuk Penguat Struktural Baja Horisontal (Baja Sudut, Baja Bulat, dan Bagian Berongga Melingkar)

I. Spesifikasi Geometris

1. Penguat Horisontal Baja Sudut (Bagian tegangan yang sebagian besar kaku)

Sudut sama kaki yang umum: L50×5, L63×5, L70×6, L80×6; ketebalan pelat sambungan ujung: 8–14 mm; lubang baut: M16, M20; panjang anggota tunggal: 3–9 m; kelurusan anggota: ≤L/1000.

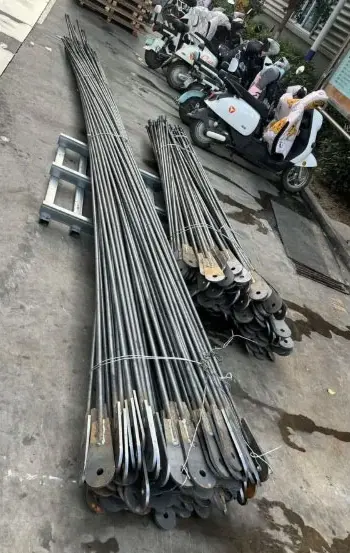

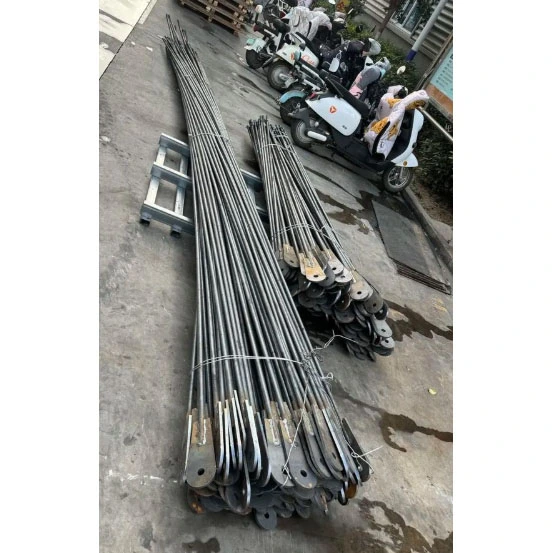

2. Penguat Fleksibel Baja Bulat

Diameter: Φ12–Φ22; ujung berulir (40–60 mm) atau pelat lug yang dilas (8–12 mm); hanya digunakan untuk penahan tegangan pada atap ringan.

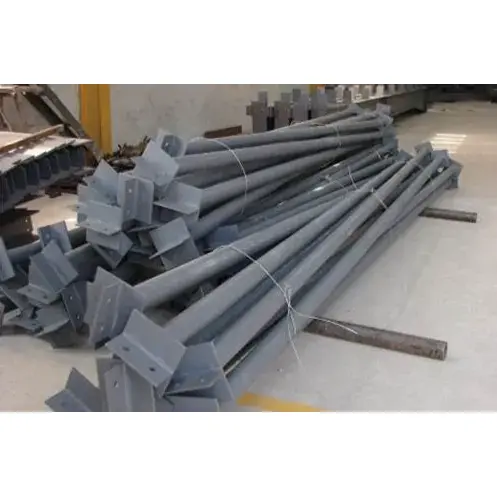

3. Penahan Horisontal Tugas Berat Bagian Berongga Melingkar (CHS).

Ukuran umum: φ89×3, φ114×3.0, φ114×3.5; ketebalan pelat ujung: 10–16 mm.

II. Sifat Mekanik Bahan Dasar

AKU AKU AKU. Kinerja Struktural

1. Penguat Baja Sudut / Baja Bulat: Komponen struktur hanya tarik (tidak dapat menahan kompresi; kegagalan tekuk terjadi saat kompresi); disusun dalam pola X; di bawah beban, komponen diagonal tunggal bekerja dalam tegangan.

2. Penguat Bagian Berongga Melingkar: Menahan ketegangan dan kompresi; stabil di kedua arah; digunakan di zona seismik tinggi dan fasilitas industri tugas berat.

3. Fungsi: Mentransfer beban angin atap pelana dan gaya seismik horizontal; menahan perpindahan balok baja di luar bidang bidang; bekerja dengan batang pengikat untuk membentuk diafragma atap yang kaku. IV. Kontrol Pengelasan

Las fillet sambungan ujung diklasifikasikan sebagai las Kelas II; mereka menjalani inspeksi visual standar dan, untuk proyek-proyek utama, melakukan Pengujian Ultrasonik (UT) daripada inspeksi 100%.

V. Parameter Perlindungan Korosi

1. Sistem penguat baja struktural horizontal standar: persiapan permukaan manual St3; primer plus lapisan atas dengan ketebalan film kering total 60–90 μm.

2. Lingkungan korosif pesisir: Galvanisasi hot-dip penuh.

VI. Komponen Koneksi

Standar: Baut biasa kelas 4,8. Fasilitas tahan gempa atau dilengkapi derek: Baut berkekuatan tinggi kelas 8.8, dilengkapi dengan ring datar dan ring pegas.

VII. Perbedaan Singkat Antara Tiga Jenis Bracing

1. Penguat batang baja bulat: Fleksibel; hanya ketegangan; untuk aplikasi tambahan yang ringan.

2. Penguat baja sudut: Penguat primer standar; hanya ketegangan; konfigurasi standar untuk bangunan industri konvensional.

3. Penguat bagian berongga melingkar (CHS): Kaku (menahan tegangan dan kompresi); khusus untuk aplikasi tugas berat dan tahan gempa.
