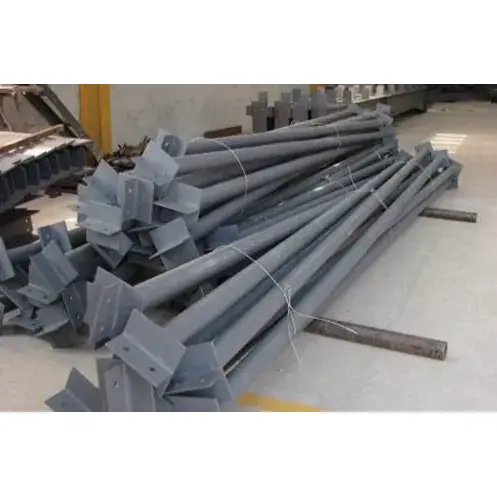

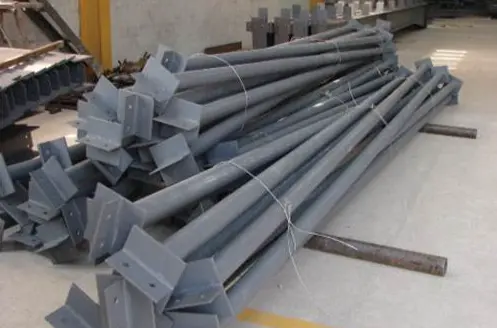

Pada bangunan pabrik struktur baja dan sistem rangka portal, Anggota Batang Pengikat Baja Struktural merupakan komponen penstabil longitudinal yang sangat diperlukan. Produk ini dibuat dari tabung bundar dan bagian baja dan dipasang di sepanjang bangunan. Ini menghubungkan beberapa struktur rangka baja dan dirancang khusus untuk mentransfer gaya horizontal dan membatasi perpindahan komponen. Bila digunakan bersama dengan berbagai komponen pendukung, hal ini dapat meningkatkan ketahanan lateral keseluruhan bangunan secara signifikan. Produk ini memiliki beragam spesifikasi dan teknik pemrosesan yang matang, dengan mempertimbangkan efisiensi dan keselamatan konstruksi. Ini adalah komponen standar hemat biaya untuk proyek struktur baja.
1. Kode industri untuk tie rod adalah XG. Mereka termasuk dalam komponen sekunder horizontal memanjang dalam rangka portal struktur baja, bangunan pabrik, dan sistem rangka, dan tidak memikul beban vertikal.
2. Anggota Batang Pengikat Baja Struktural terutama menahan tegangan aksial dan tekanan aksial. Ini adalah komponen inti untuk membangun sistem ruang bangunan yang stabil.
1. Mengirimkan gaya horizontal memanjang, menahan gaya angin, efek gempa bumi, dan gaya pengereman memanjang yang dihasilkan oleh pengoperasian crane pabrik.
2. Membatasi perpindahan eksternal planar balok baja dan kolom baja, sehingga secara efektif memperpendek panjang perhitungan komponen.
3. Dikombinasikan dengan berbagai komponen pendukung, membentuk sistem struktur penahan gaya lateral yang lengkap untuk menjamin stabilitas spasial seluruh bangunan.
1. Batang Pengikat Kaku: Dapat menahan tegangan dan tekanan. Mereka paling banyak digunakan di pasaran dan sebagian besar terbuat dari pipa baja bulat. Mereka biasanya disusun di bubungan atap, bagian atas kolom, dan posisi ketinggian balok derek yang sesuai.
2. Batang Pengikat Fleksibel: Batang ini hanya dapat menahan tegangan. Mereka terbuat dari baja bulat atau baja sudut tunggal dan umumnya tidak digunakan sebagai batang pengikat utama standar.
1. Anggota Batang Pengikat Baja Struktural digunakan untuk menyambung rangka portal utama dan balok baja. Itu terbuat dari pipa baja bundar dan bertanggung jawab untuk mentransmisikan gaya aksial longitudinal keseluruhan.
2. Batang Pengikat Rangka Atap terbagi menjadi tipe ZLT dan XLT. Mereka hanya digunakan untuk menyambung rangka atap dan terbuat dari baja bulat halus. Mereka hanya memainkan peran sebagai penahan lokal.
1. Bahan utama yang digunakan adalah pipa baja jahitan lurus canai panas dan pipa baja seamless. Untuk proyek rutin dipilih material Q235B, sedangkan untuk kondisi bentang besar dan beban berat digunakan material Q355B.
2. Spesifikasi pipa yang umum adalah diameter luar yang dipadukan dengan tebal dinding, yaitu ∅89×3.0, ∅114×3.0, ∅114×3.5, ∅140×4.0, dan ∅159×4.0.
3. Standar panjang bahan baku dibagi menjadi 6m, 9m, dan 12m. Batang yang melebihi panjang standar akan disambung di lokasi.
1. Pelat Ujung: Bahannya sama dengan bahan pipa utama, dengan ketebalan berkisar antara 8mm hingga 16mm. Lubang baut diproses terlebih dahulu sesuai gambar untuk sambungan baut dengan balok baja dan flensa kolom baja.
2. Pelat Tulangan Tulangan: Pelat pengaku berbentuk segitiga ditambahkan pada posisi penyangga yang diberi tegangan untuk menghindari deformasi lokal pada pelat ujung. Aksesori ini dapat dihilangkan pada bangunan berukuran sedang.
3. Posisi lubang yang dicadangkan: Pabrik secara seragam memproses lubang baut, lubang sambungan penyangga sudut, dan mendukung lubang jangkar untuk memastikan keakuratan perakitan di tempat.
1. Baut Penghubung: Dalam kondisi biasa, gunakan spesifikasi M16 dan M20 dari baut biasa kelas 4,8; untuk derek, area pertahanan seismik, dan pabrik beban berat, gunakan baut berkekuatan tinggi kelas 8,8.
2. Aksesori Tambahan: Setiap batang pengikat dilengkapi dengan ring datar dengan spesifikasi yang sama, ring pegas, dan mur tebal. Semua aksesori diperlakukan secara seragam untuk anti korosi.
1. Perawatan Anti Korosi Pondasi: Untuk proyek biasa, penghilangan karat manual tingkat St3 diadopsi; untuk proyek-proyek utama, penghilangan karat peledakan tembakan tingkat Sa2.5 diterapkan. Lapisan dasar dan lapisan atas diterapkan, dengan ketebalan total film kering dikontrol dalam 60μm hingga 100μm.
2. Konfigurasi Anti Korosi Tinggi: Untuk lingkungan korosif luar ruangan dan kelembaban tinggi, keseluruhan proses galvanisasi hot-dip diadopsi. Jumlah galvanisasi dua sisi tidak kurang dari 275g/㎡.
3. Perawatan Proteksi Kebakaran： Untuk batang yang terletak di zona kebakaran, aplikasikan lapisan tahan api tipe tipis dengan waktu tahan api 0,5 jam hingga 1 jam.
Anggota Tie Rod Baja Struktural tidak dapat berfungsi secara independen dan perlu dikombinasikan dengan komponen lain. Secara horizontal, dikombinasikan dengan penyangga horizontal atap dan penyangga silang kolom, dan secara vertikal, dikombinasikan dengan penyangga vertikal dan penyangga sudut untuk membentuk sistem pendukung keseluruhan yang tertutup dan stabil.
1. Di bagian atas kolom bangunan, pasang batang pengikat kaku di sepanjang kolom bangunan.
2. Pada bubungan atap pabrik, pasang batang pengikat kaku di sepanjang garis.
3. Untuk pabrik yang dilengkapi crane, tambahkan tie rod pada flensa atas dan bawah balok crane.
4. Di ujung balok baja, di area dengan penampang variabel, dan di berbagai titik penyangga, tambah jumlah batang untuk meningkatkan stabilitas.
1. Lengkapi komponen jadi, termasuk badan utama pipa bundar, kedua pelat ujung, dan pelat pengaku yang diperlukan sesuai kebutuhan.
2. Nomor seri khusus komponen, sertifikat kualifikasi pabrik, dan dokumen jaminan mutu bahan untuk bahan baku.
3. Kesesuaian aksesoris pemasangan seperti baut, mur, dan ring sesuai dengan jumlah komponen.
4. Komponen jadi yang telah mengalami perlakuan pelapisan atau galvanisasi hot-dip.
5. Gambar simpul pemasangan terperinci untuk keperluan konstruksi.
1. Kapasitas penahan yang kuat, secara efektif menahan tekanan angin luar ruangan dan mencegah keseluruhan rangka baja bergetar atau miring.
2. Anggota batang pengikat baja struktural sederhana, ringan, mudah dipasang di lokasi, secara signifikan meningkatkan kemajuan konstruksi secara keseluruhan.
3. Mencapai fungsi pemosisian secara tepat, mengontrol keadaan gaya seluruh bangunan secara seragam, membuat gaya struktural lebih seimbang.
4. Proses anti korosi yang lengkap, meskipun digunakan di lingkungan luar ruangan dalam waktu lama, tidak mudah berkarat dan rusak.
5. Spesifikasi dan kategori produk yang lengkap, cocok untuk struktur rangka portal, berbagai pabrik rangka baja, dan jenis bangunan lainnya.
6. Biaya investasi rendah, efek penguatan struktural yang luar biasa, secara signifikan meningkatkan koefisien keamanan keseluruhan bangunan struktur baja.
1. Bagian pipa melingkar menunjukkan kinerja menahan beban yang sangat baik. Anggota Batang Pengikat Baja Struktural dapat diregangkan dan dikompresi, dengan momen inersia yang seragam ke segala arah. Ia hanya memikul gaya aksial dan tidak menghasilkan momen lentur tambahan. Penopang baja sudut dan penyangga baja bundar hanya dapat diregangkan, dan bila berada di bawah tekanan, rentan terhadap tekuk dan deformasi. Lokasi yang memerlukan penahan tekanan dan posisi, seperti bubungan atap dan bagian atas kolom, hanya dapat menggunakan batang pengikat pipa melingkar.
2. Batang-batang tersebut diletakkan secara seragam di sepanjang arah memanjang bangunan, secara terus menerus mentransmisikan gaya, menghubungkan setiap kerangka kaku yang independen ke dalam struktur spasial keseluruhan. Penopang silang disusun secara terputus-putus, dan batang pengikat hanya memasang satu rangka atap, tidak mampu mencapai batasan memanjang penuh.
1. Pipa merupakan bahan siap pakai standar pasar, dengan proses pemotongan, pengelasan, dan pembuatan lubang yang sederhana, serta siklus produksi yang singkat. Dibandingkan dengan komponen tipe kotak dan komponen baja berbentuk H, biaya penyesuaiannya lebih rendah, dan kecepatan pasokannya lebih cepat.
2. Dengan asumsi kapasitas menahan tekanan yang sama, berat sendiri batang pengikat pipa melingkar jauh lebih kecil dibandingkan dengan baja berbentuk H dan balok I. Ketika digunakan di area yang luas secara terus menerus, ini dapat secara efektif mengendalikan biaya proyek secara keseluruhan.
1. Ujung-ujung batang dilas terlebih dahulu dengan pelat ujung, dan di lokasi, ujung-ujungnya dipasang langsung ke flensa balok atau kolom menggunakan baut. Tidak perlu pengelasan di tempat. Penyangga silang memerlukan perakitan di tempat dan lubang pembuka, sehingga proses perakitan menjadi lebih rumit.
2. Produk memiliki fleksibilitas yang tinggi. Batang dengan spesifikasi yang sama dapat digunakan pada berbagai posisi seperti bubungan atap, bagian atas kolom, dan balok derek. Aksesori yang serasi disatukan, memfasilitasi persiapan inventaris berskala besar dan perencanaan konstruksi secara keseluruhan.
1. Bangunan ditopang secara lateral dengan tumpuan silang dan secara longitudinal dengan Anggota Batang Pengikat Baja Struktural. Kedua jenis komponen ini bekerja sama membentuk struktur yang stabil secara geometris. Batang pengikat dan penyangga sudut hanya memberikan perkuatan lokal pada rangka atap dan balok baja dan tidak ikut serta dalam stabilitas longitudinal struktur bangunan.
2. Mereka secara efektif menahan deformasi lateral balok baja dan kolom baja, mengurangi panjang perhitungan komponen dan membantu mengoptimalkan dimensi penampang balok dan kolom, sehingga mengurangi jumlah bahan utama baja yang digunakan.
Permukaan luar pipa melingkar halus dan teratur, membuat operasi anti korosi seperti penghilangan karat, pengecatan, dan galvanisasi hot-dip menjadi nyaman. Dibandingkan dengan baja sudut tipe terbuka dan baja saluran, di lingkungan luar ruangan yang lembab dan korosif, efek ketahanan anti korosi lebih baik.
1. Tie Rods: Diletakkan memanjang secara kontinyu, mampu menahan tegangan dan kompresi, dan termasuk dalam komponen struktural utama yang stabil.
2. Penopang Silang: Disusun secara terputus-putus dalam pola silang, hanya menahan tegangan, yang terutama bertanggung jawab atas hambatan angin lateral dan ketahanan gempa.
3. Tie Rods: Terbuat dari baja bulat halus, hanya digunakan untuk penahan rangka atap, termasuk aksesoris skala kecil untuk penutup.
4. Balok Sekunder: Memikul beban vertikal, terutama meneruskan beban lantai, dan arah serta fungsi penahan gaya sama sekali berbeda dari batang pengikat.
1. Pemeriksaan bahan baku saat masuk: Verifikasi sertifikat bahan baja Q235B dan Q355B, periksa diameter pipa dan ketebalan dinding, identifikasi masalah seperti pembengkokan pipa, bentuk oval, atau karat, dan luruskan material cacat yang melebihi batas toleransi. Selain itu, periksa dan terima pelat sambungan yang cocok.
2. Pemotongan numerik untuk menghilangkan material: Potong pipa baja sesuai dengan dimensi yang dirancang, sisakan sisa penyusutan untuk pengelasan, dan poles gerinda di ujung pipa.
3. Pemotongan aksesori: Gunakan peralatan kontrol numerik untuk memotong pelat ujung dan pelat pengaku segitiga, dengan mengikuti dimensi pada gambar dengan ketat.
4. Perakitan dan pengelasan titik: Gunakan perlengkapan untuk penentuan posisi, letakkan pelat ujung di tengah kedua ujung pipa baja dan lakukan pengelasan titik untuk fiksasi. Pasang pelat pengaku berbentuk segitiga pada titik-titik yang diberi tegangan untuk melengkapi tulangan las titik.
5. Pengelasan melingkar: Gunakan pengelasan berpelindung gas karbon dioksida untuk mengelas sepenuhnya titik sambungan antara pipa baja dan pelat ujung. Pengelasan melingkar mengikuti standar pengelasan tingkat kedua. Untuk proyek rutin, lakukan inspeksi visual saja; untuk proyek-proyek pabrik utama, lakukan sejumlah kecil uji deteksi cacat UT.
6. Pengeboran kontrol numerik: Gunakan mesin bor kontrol numerik untuk memproses lubang baut di pelat ujung. Diameter lubang utama disesuaikan dengan baut M16 dan M20, memastikan keakuratan posisi lubang.
7. Koreksi dan penggilingan: Perbaiki kemiringan pada ujung pipa yang disebabkan oleh pengelasan, dan giling taji las dan serpihan las.
8. Perawatan korosi: Untuk Anggota Batang Pengikat Baja Struktural biasa, lakukan penghilangan karat secara manual sesuai standar St3, kemudian aplikasikan primer dan lapisan atas. Untuk produk dengan persyaratan korosi tinggi, lakukan perawatan galvanisasi hot-dip secara keseluruhan.
9. Penomoran dan penyimpanan: Semprotkan nomor komponen unik, hitung semua aksesori, kemas, dan simpan untuk pengiriman.
Spesifikasi pipa umum: ∅89×3.0, ∅114×3.0, ∅114×3.5, ∅140×4.0, ∅159×4.0
Ketebalan pelat ujung: 8mm hingga 16mm, ukuran lubang standar M16, M20
Panjang khusus: 3m hingga 9m sesuai ukuran teluk, panjang standar bahan baku: 6m, 9m, 12m
Toleransi pemesinan: Kelurusan badan batang ≤ L/1000, toleransi jarak lubang pelat ujung ±1,5 mm
|
Kelas Bahan |
Kekuatan Hasil |
Kekuatan Tarik |
Skenario Aplikasi |
|
Q235B |
≥235MPa |
375～500MPa |
Batang pengikat atas punggungan dan kolom untuk rangka portal konvensional |
|
Q355B |
≥355MPa |
470～630MPa |
Bengkel berskala besar dan tugas berat dengan derek |
Jenis gaya: Menanggung tegangan aksial dan kompresi aksial, tidak ada momen lentur vertikal. Penampang pipa bundar mempunyai radius girasi yang seragam ke segala arah, stabilitas kompresi yang lebih baik dibandingkan tie rod fleksibel yang terbuat dari baja siku dan baja bulat.
Kinerja fungsional: Membatasi perpindahan rangka kaku yang keluar dari bidang bidang, mengurangi perhitungan panjang balok dan kolom, mentransfer beban angin memanjang dan beban seismik.
Ciri struktural: Disusun terus menerus di sepanjang bangunan, membentuk sistem stabil secara keseluruhan dengan penyangga kolom dan penyangga horizontal atap.
Las melingkar antara pipa baja dan pelat ujung termasuk dalam las sekunder. Inspeksi visual diadopsi untuk proyek umum. Inspeksi UT sebagian dilakukan untuk proyek-proyek utama, dan inspeksi 100% tidak diperlukan.
Anti-korosi biasa: penghilangan karat manual St3, ketebalan film kering total cat 60～90μm
Anti korosi berat untuk daerah pesisir dan lembab: Hot-dip galvanizing, ketebalan lapisan seng ≥70μm
Proteksi kebakaran: Lapisan tahan api tipis dengan durasi ketahanan api 0,5 jam digunakan di kompartemen kebakaran, tidak ada perawatan proteksi kebakaran untuk area umum
Pemilihan baut: Baut kelas 4,8 untuk bengkel biasa, baut kekuatan tinggi Kelas 8,8 untuk bengkel derek dan area seismik
Aksesori pendukung: Lengkap dengan ring datar dan ring pegas
Batang pengikat kaku (tipe pipa bundar): Tahan tegangan dan kompresi, komponen utama untuk stabilitas struktur
Batang pengikat fleksibel (baja bulat / baja sudut tunggal): Hanya menahan tegangan, digunakan untuk sambungan bantu
Pasokan dan perakitan material yang komprehensif: Sesuai dengan persyaratan proyek, kami dapat menyediakan satu set lengkap komponen struktur baja termasuk penyangga, penyangga sudut, purlin, dll. Kami mengikuti standar pemrosesan terpadu dan dimensi koneksi untuk menghindari penyimpangan perakitan di lokasi dan mengurangi masalah pengerjaan ulang.
Dukungan teknis proses penuh: Sebelum penjualan, kami akan menggabungkan bentang bangunan, konfigurasi derek, dan tingkat seismik untuk memberikan pemilihan dan rencana tata letak untuk batang pengikat, dan gambar simpul konstruksi bebas masalah untuk mengoptimalkan susunan batang.
Perlindungan logistik profesional: Kedua ujung Anggota Batang Pengikat Baja Struktural dilindungi, dan seluruh anggota dibungkus dengan film tahan air. Anggota panjang disegmentasi dan diperkuat serta dikemas untuk mencegah deformasi, kerusakan cat, dan benturan pipa selama pengangkutan. Pada saat yang sama, kami menyediakan daftar pengepakan dan informasi pelacakan logistik.
Panduan pemasangan di tempat: Kami menyediakan panduan pemasangan grafis dan menawarkan dukungan teknis jarak jauh dalam bahasa Mandarin dan Inggris. Kami menjawab pertanyaan secara real time mengenai detail konstruksi seperti sambungan simpul dan kombinasi batang untuk membantu tim konstruksi menyelesaikan pemasangan secara efisien.
Jaminan purna jual jangka panjang: Pipa utama diberikan jaminan kualitas 5 tahun, dan lapisan galvanis hot-dip dan cat anti korosi diberikan jaminan 2 tahun. Kami menyediakan berbagai macam komponen pendukung secara terus menerus dan mendukung pengisian kembali barang-barang kecil yang tersebar. Pada saat yang sama, kami menyediakan rencana pemeliharaan dan perbaikan untuk periode selanjutnya secara gratis.
Q1 Bagaimana cara cepat membedakan antara tie rod kaku dan tie rod fleksibel, dan bagaimana cara memilih jenisnya?
Batang pengikat kaku yang terbuat dari tabung bundar dapat menahan tegangan dan tekanan serta cocok untuk posisi penahan beban inti seperti bubungan atap, puncak kolom, dan balok derek. Tabung baja dan baja sudut tunggal yang terbuat dari batang pengikat fleksibel hanya dapat menahan tegangan dan hanya dapat digunakan sebagai komponen penahan tegangan tambahan. Untuk pabrik struktur baja konvensional, tie rod kaku lebih disukai.
Q2 Apakah tie rod dapat digunakan sendiri tanpa digabungkan dengan komponen pendukung lainnya?
Tidak. Batang pengikat terutama berfungsi untuk mentransfer gaya memanjang dan memberikan posisi. Mereka harus dikombinasikan dengan penyangga atap horizontal, penyangga silang kolom-ke-kolom, dan penyangga sudut untuk membentuk sistem yang lengkap. Penggunaannya saja tidak dapat mencapai stabilitas struktural secara keseluruhan.
Q3 Bagaimana cara memilih baut untuk pabrik biasa dan pabrik dengan crane?
Untuk pabrik biasa tanpa crane dan tidak di zona seismik, baut biasa grade 4,8 dapat memenuhi persyaratan. Untuk bangunan yang dilengkapi dengan derek derek dan terletak di zona pertahanan seismik, baut berkekuatan tinggi kelas 8,8 harus digunakan untuk meningkatkan kekuatan sambungan simpul.
Q4 Solusi anti korosi seperti apa yang direkomendasikan untuk area luar ruangan yang lembap dan pesisir?
Di lingkungan yang sangat korosif, tidak disarankan untuk menggunakan lapisan cat sederhana saja. Proses galvanisasi hot-dip secara keseluruhan sebaiknya diutamakan. Setelah ketebalan lapisan seng memenuhi standar, ia dapat menahan kabut garam dan erosi kelembapan untuk waktu yang lama, dengan masa pakai yang jauh lebih lama dibandingkan perawatan pengecatan semprot konvensional.
Q5 Bagaimana cara menangani tie rod panjang yang tidak dapat diangkut secara keseluruhan?
Anggota Tie Rod Baja Struktural Standar memiliki panjang 6m, 9m, dan 12m. Untuk batang yang melebihi panjang ini, kami akan membuatnya menjadi beberapa bagian, meninggalkan alur pengelasan di ujungnya, dan mengangkutnya ke lokasi konstruksi untuk pengoperasian. Pada saat yang sama, rencana konstruksi penyambungan yang sesuai akan disediakan.
Q6 Apakah semua pelat ujung harus dilengkapi dengan pelat pengaku berbentuk segitiga?
Untuk posisi dengan bantalan beban besar dan simpul terkonsentrasi, pelat pengaku harus dipasang untuk mencegah pelat ujung berubah bentuk. Untuk pabrik konvensional dengan bentang lebih kecil dan beban lebih rendah, pelat pengaku dapat dihilangkan untuk mengendalikan biaya proyek secara keseluruhan.
