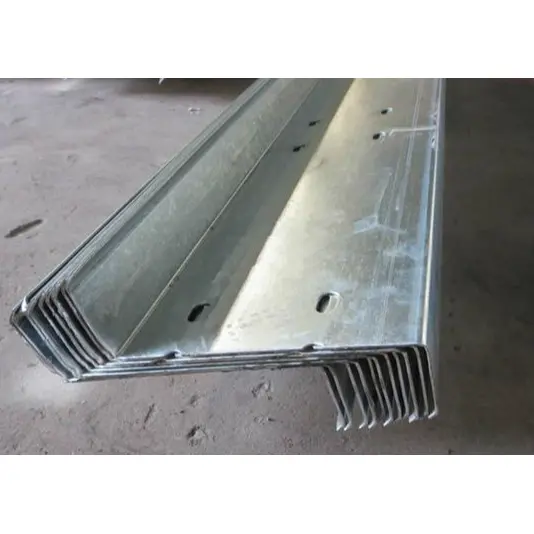

Purlin Baja Bagian Z Canai Dingin

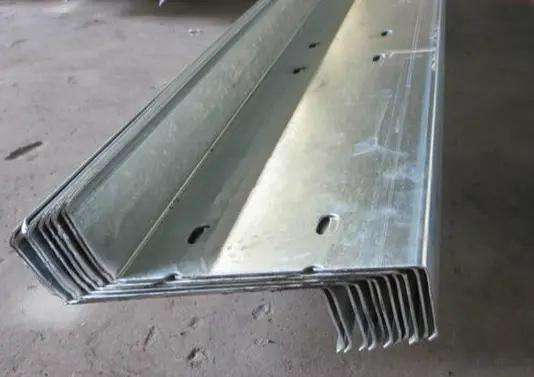

Cold Rolled Z Section Steel Purlins HAISHENG adalah profil penahan beban berdinding tipis yang dirancang khusus untuk atap struktur baja miring. Tidak seperti purlin penampang C konvensional, struktur flensa miringnya memungkinkan tumpang tindih ujung ke ujung untuk membentuk balok penahan beban yang kontinu, sehingga secara signifikan meningkatkan kapasitas beban atap sekaligus mengurangi konsumsi baja. Sebagai pemasok struktur baja terpadu, kami menawarkan lebih dari sekadar profil bagian Z; kami menyediakan solusi purlin komprehensif yang disesuaikan dengan faktor-faktor seperti rentang pabrik, beban angin lokal, dan lingkungan semprotan garam pesisir. Kami mengelola segalanya mulai dari kualitas bahan baku galvanisasi dan pelubangan in-line hingga pengiriman semua aksesori pendukung yang dibundel, sehingga menyelesaikan masalah teknik umum—seperti ketidaksesuaian dimensi, standar anti-korosi yang tidak konsisten, dan ketidakcukupan struktural selama perakitan di lokasi—yang muncul saat mengambil profil dan aksesori secara terpisah.

Definisi Produk dan Ruang Lingkup Aplikasi

1. Bahan dan Proses:

Purlin Baja Bagian Z Canai Dingin ini dibuat dari strip baja galvanis hot-dip Q235B menggunakan jalur pembentuk dingin yang sepenuhnya otomatis untuk pembentukan gulungan terus menerus, menghasilkan profil baja ringan berdinding tipis standar dengan penampang berbentuk Z.

2. Aplikasi Utama:

Dipasang di atas balok atap utama, mereka menopang beban penuh lembaran baja berprofil atap dan lapisan insulasi, memindahkan beban ini ke struktur baja utama. Mereka banyak digunakan pada bangunan pabrik rangka portal dan atap rangka ruang bentang panjang.

3. Fitur Struktur Utama:

Didesain dengan flensa yang miring ke arah berlawanan, ujung-ujungnya dapat langsung tumpang tindih (terhuyung-huyung) untuk memperpanjang panjangnya, menciptakan sistem balok kontinu multi-bentang; ini menawarkan ketahanan tekukan keseluruhan yang unggul dibandingkan dengan purlins penampang C.

4. Batasan Penggunaan:

Konfigurasi flensa miring tidak cocok untuk pemasangan vertikal panel dinding eksterior; Bagian C adalah pilihan standar untuk penahan beban dinding, sedangkan bagian Z jarang digunakan untuk dinding.

5. Standar Perlindungan Korosi Bahan Dasar:

Galvanisasi hot-dip adalah proses standar; ketebalan lapisan harus ≥80μm untuk lokasi industri pedalaman standar dan ≥120μm untuk daerah pesisir atau daerah yang korosif secara kimia.

Konfigurasi Paket Pasokan Lengkap

1 Spesifikasi Bagian Z Utama

Standar penunjukan bagian: Tinggi × Flange × Bibir (H × B × C)

Model stok standar: Z140×50×20, Z160×50×20, Z180×60×20, Z200×70×20, Z220×75×20, Z250×75×20, Z280×80×20, Z300×80×20

Kisaran ketebalan dinding umum: 1.8mm, 2.0mm, 2.2mm, 2.5mm; Versi tugas berat 3,0 mm tersedia untuk proyek khusus.

2 Komponen Stabilitas Lateral

1). Batang melorot: Baja bulat galvanis hot-dip (Φ10, Φ12); tersedia dalam tipe lurus dan diagonal untuk menahan perpindahan lateral bagian Z dan mencegah puntiran atau ketidakstabilan di bawah beban angin tinggi.

2). Penyangga: Selongsong pipa las galvanis hot-dip (Φ32×2.0); dipasang pada titik transisi batang melorot diagonal untuk memberikan dukungan yang kaku, memastikan batang tidak berubah bentuk karena beban.

3). Penahan flensa atap: Baja sudut kecil atau komponen penampang C kecil; dipasang pada purlin berpenampang Z di satu ujung dan dilas ke balok baja atap di ujung lainnya. Ini menahan terbaliknya purlin yang disebabkan oleh hisapan angin kencang; pemasangan atap penuh wajib dilakukan pada bangunan industri dengan bentang melebihi 18 meter.

3 Aksesori Koneksi Struktural Khusus

1). Purlin Cleat: Pelat baja galvanis hot-dip (tebal 3,0 mm–5,0 mm) dilas terlebih dahulu ke permukaan atas balok atap utama; mereka berfungsi sebagai dasar untuk menahan purlin bagian Z.

2). Baut Penyambungan: Baut berkekuatan tinggi galvanis hot-dip M12 atau M14 yang digunakan untuk mengamankan ujung purlin yang tumpang tindih.

4 Bahan Penutup Atap Atas yang Kompatibel

Permukaan atas Purlin Baja Bagian Cold Rolled Z kompatibel dengan panel atap jahitan berdiri 470/475 dan lembaran baja berlapis warna berprofil standar. Ini juga mendukung sistem penutup atap lengkap yang mencakup insulasi termal, membran bernapas PE, dan flashing punggungan.

Skema Konfigurasi Purlin Standar berdasarkan Skenario

1 Bangunan Pabrik Standar dengan Bentang Sedang (Di Bawah 15m)

Menggunakan model Z160×50×20 dengan ketebalan dinding 2.0mm; dilengkapi batang melorot dengan jarak standar dan penyangga lutut terlokalisasi hanya di tengah bentang atap; cocok untuk gudang pemrosesan biasa di pedalaman tanpa erosi angin yang signifikan.

2 Bangunan Pabrik Struktur Baja Bentang Besar (18m–30m)

Menggunakan model Z180 dan Z200 dengan ketebalan dinding 2,0 mm–2,2 mm; menampilkan tata letak lengkap batang melorot lurus dan diagonal di sepanjang keseluruhan dan penyangga lutut di seluruh bentang untuk menahan beban atap dan tekanan angin yang kuat.

3 Daerah Pesisir Berangin Tinggi dan Atap Rangka Ruang Bentang Besar

Menggunakan profil berpenampang Z yang menebal (2,2 mm–2,5 mm) dengan jarak batang melorot lebih dekat dan penyangga lutut dipasang di seluruh atap; ketebalan lapisan galvanisasi ditingkatkan menjadi 120μm untuk menahan korosi garam laut dan hembusan angin kencang.

Baja Bagian Z vs. Baja Bagian C

1. Perbedaan Struktur Penampang:

Purlin Baja Bagian Z Canai Dingin memiliki flensa miring, memungkinkan ujung-ujungnya tumpang tindih dan membentuk struktur balok kontinu; Purlin baja penampang C memiliki flensa datar yang hanya dapat disambung dengan butt-joint, sehingga menghasilkan perilaku struktur yang ditopang secara sederhana.

2. Skenario Aplikasi:

Baja berpenampang Z cocok untuk atap bernada dan aplikasi bentang panjang; Baja penampang C umumnya digunakan untuk rangka dinding dan atap pabrik dengan bentang 12 meter atau kurang.

3. Kinerja Struktural:

Dengan dimensi penampang yang identik, baja berpenampang Z mengalami momen lentur bentang tengah yang lebih rendah, sehingga memungkinkan jarak atap bentang tunggal yang lebih besar.

Lima Keuntungan Praktis Inti

1. Kesesuaian Struktural untuk Atap Bernada:

Flensa miring sejajar secara alami dengan kemiringan atap, menjaga permukaan atas purlin sejajar dengan panel atap; ini memastikan perpindahan beban vertikal dan seragam serta menghilangkan pemuatan eksentrik.

2. Instalasi Tumpang Tindih yang Efisien:

Flensa di kedua ujung profil dapat langsung tumpang tindih untuk memperpanjang panjangnya tanpa pelat penyambungan tambahan; perbautan sederhana menyelesaikan perpanjangan, secara signifikan mengurangi waktu konstruksi atap.

3. Stabilitas Lateral Unggul:

Bagian ini menawarkan kekakuan lateral keseluruhan yang tinggi dan ketahanan yang kuat terhadap tekanan lateral dan deformasi torsi, memastikan atap tetap stabil selama angin kencang.

4. Ringan dan Hemat Bahan:

Untuk kebutuhan bentang atap dan beban yang sama, baja berpenampang Z memungkinkan penampang yang lebih kecil atau dinding yang lebih tipis, sehingga mengurangi jumlah baja yang digunakan per satuan luas dan menurunkan beban pada rangka baja utama.

5. Perakitan Prefabrikasi yang Nyaman:

Lubang baut untuk penyambungan sudah dibor sebelumnya di pabrik; pemasangan di lokasi hanya memerlukan pemasangan dan pengencangan baut—menghilangkan kebutuhan pengeboran di lokasi—sehingga menghasilkan sambungan yang aman dan limbah konstruksi yang minimal.

Pembeda Utama vs. Produk Pesaing

1. Perilaku Sinar Berkelanjutan: Penghematan Material untuk Bentang Panjang

Ketika tumpang tindih, Purlin Baja Bagian Z Canai Dingin membentuk balok kontinu multi-bentang, yang secara efektif mengurangi momen lentur di tengah bentang. Dalam kondisi beban dan bentang yang sama, spesifikasi profil yang lebih kecil dapat digunakan dibandingkan dengan baja penampang C, sehingga menurunkan biaya pengadaan baja secara keseluruhan. Sebaliknya, baja penampang C biasanya mengandalkan sambungan bentang sederhana; aplikasi jangka panjang memerlukan penampang yang lebih besar, sehingga konsumsi material lebih tinggi.

2 Kekuatan Lentur Bagian Unggul

Mengingat tinggi dan ketebalan dinding yang identik, baja berpenampang Z menawarkan momen inersia yang lebih tinggi sepanjang sumbu kuatnya dibandingkan dengan baja berpenampang C. Ini memberikan kapasitas dukung beban vertikal yang unggul dan ketahanan terhadap salju lebat dan angin kencang, menjadikannya pilihan utama untuk proyek pesisir dan struktur rangka ruang bentang besar.

3 Sangat Cocok untuk Atap Lereng Curam

Struktur flensa miring secara alami kompatibel dengan atap miring, memastikan dukungan yang stabil tanpa risiko pembebanan satu sisi dan tidak didukung yang sering ditemukan pada bagian C; flensa datar pada penampang C dapat menyebabkan eksentrisitas beban pada lereng curam, yang menyebabkan defleksi dan deformasi seiring waktu.

4 Keuntungan Biaya Keseluruhan yang Signifikan

Penggunaan baja berpenampang Z untuk atap bentang besar memungkinkan pengurangan spesifikasi profil dan total konsumsi baja. Berat sendiri jauh lebih rendah dibandingkan dengan baja saluran canai panas tradisional; bobot baja saluran yang berlebihan tidak hanya meningkatkan biaya material tetapi juga meningkatkan biaya balok utama dan konstruksi pondasi, itulah sebabnya baja saluran canai panas sebagian besar sudah tidak digunakan lagi untuk purlin atap pada bangunan industri baja ringan modern.

5 Keuntungan Ganda: Ketahanan Korosi dan Konstruksi Rentang Panjang

Diproduksi melalui proses galvanisasi hot-dip terintegrasi, produk ini memenuhi standar anti-korosi ganda (80μm untuk wilayah pedalaman, 120μm untuk wilayah pesisir), memastikan ketahanan terhadap karat selama penggunaan luar ruangan jangka panjang. Untuk bentang atap yang panjang, bagian-bagiannya dapat langsung disusun untuk memperpanjang panjangnya tanpa penyambungan tersegmentasi, sehingga menghasilkan kecepatan pemasangan keseluruhan yang jauh lebih cepat dibandingkan dengan penyambungan butt-jointing yang diperlukan untuk bagian C.

6 Ringkasan Perbandingan dengan Produk Pesaing

1). Purlins operasi caesar: Memanfaatkan struktur sambungan pantat yang ditopang secara sederhana; cocok untuk sistem dinding pabrik dan atap bentang kecil (di bawah 15m).

2). Baja saluran canai panas: Berat sendiri tinggi dan biaya tinggi; jarang digunakan dalam sistem selubung baja ringan.

3). Purlin berpenampang Z: Memungkinkan penahan beban yang tersusun terus-menerus dan menawarkan ketahanan lentur yang sangat baik; dirancang khusus untuk atap dengan kemiringan curam dan bentang besar.

Proses Produksi Cold-Forming Pabrik Standar

1 Pemeriksaan Bahan Baku Masuk

Bahan baku untuk Cold Rolled Z Section Steel Purlins adalah strip baja galvanis hot-dip Q235B. Setiap batch diverifikasi untuk ketebalan strip dan ketebalan lapisan galvanis pada saat kedatangan; lapisan seng harus berukuran minimal 80μm untuk aplikasi di daratan dan 120μm untuk aplikasi di pesisir. Permukaan diperiksa apakah ada cacat seperti noda yang tidak dilapisi, terkelupas, bengkok keras, atau tergores; bahan yang tidak sesuai segera dikarantina dan dikeluarkan dari produksi. Ketebalan dinding produksi standar meliputi 1,8 mm, 2,0 mm, 2,2 mm, dan 2,5 mm.

2 Melepaskan, Meratakan, dan Memberi Makan

Kumparan baja diangkat ke rak pemuatan, dan uncoiler melepaskan strip. Peralatan perataan menghilangkan tegangan melingkar, sementara unit ini dilengkapi dengan sistem koreksi fotolistrik dua sisi untuk mencegah ketidakselarasan pengumpanan dan memastikan dimensi penampang yang seragam.

3 Pembentukan Dingin Berkelanjutan (Proses Inti)

Beberapa set roller pembentuk secara bertahap membengkokkan strip baja, menggulung bentuk Z—dengan flensa miring dan bibir melengkung ke dalam—dalam sekali lintasan. Proses ini memungkinkan produksi massal rentang standar penuh dari Z140 hingga Z300; perkakas tetap memastikan toleransi dimensi yang dapat dikontrol.

4 Gergaji Terbang Berbasis Servo untuk Pemotongan Panjang yang Presisi

Materi dipotong secara online sesuai panjang yang dibutuhkan oleh proyek pelanggan. Gergaji terbang hidraulik menghasilkan potongan yang bersih dan halus, menghindari deformasi penampang akibat penghancuran atau gerinda yang berlebihan.

5 Pukulan Akhir Lap

Lubang baut dilubangi di kedua ujung profil untuk memfasilitasi tumpang tindih dan sambungan baut di lokasi. Jarak lubang standar menghilangkan kebutuhan pengeboran tambahan selama pemasangan.

6 Pemeriksaan Produk Akhir

1). Pengukuran aktual tinggi bagian, lebar flensa, dimensi bibir, dan ketebalan dinding untuk memverifikasi kesesuaian dengan spesifikasi pesanan;

2). Pemeriksaan terhadap cacat seperti bengkok ke samping, terpuntir, atau rusaknya lapisan galvanis; produk cacat disortir untuk dikerjakan ulang.

7 Bundling dan Pengemasan Terorganisir

Z-purlin dengan model, ketebalan dinding, dan panjang yang identik digabungkan menjadi satu. Palet kayu ditempatkan di bagian bawah untuk perlindungan, dan label identifikasi ditempel, menentukan model, ketebalan dinding, panjang individu, jumlah pengiriman, dan nama proyek yang sesuai.

8 Pemrosesan dan Pengemasan Komponen Penolong Secara Bersamaan

Set lengkap komponen tambahan diproses secara bersamaan: batang pengikat dibuat dengan memotong baja bulat Φ10/Φ12, menggulung kedua ujungnya dengan benang, dan mengaplikasikan galvanisasi hot-dip; penyangga dibuat dengan memotong dan mengolah pipa las Φ32×2.0; dan penyangga atap serta gerigi purlin diproduksi melalui pembengkokan. Semua komponen menjalani galvanisasi, disortir dan dikemas, dan dikirim dalam batch yang sama dengan Z-purlin.

9 Prosedur Instalasi Standar di Tempat

1). Las dan kencangkan gerigi purlin galvanis hot-dip ke permukaan atas balok baja atap;

2). Tumpang tindih ujung Z-purlin dalam susunan terhuyung-huyung, masukkan dan kencangkan baut M12/M14 untuk membentuk balok penahan beban yang kontinu;

3). Pasang tie rod lurus dan diagonal, gunakan penyangga selongsong untuk memperkuat stabilitas lateral; pasang penyangga atap di seluruh bagian atap bentang panjang.

Spesifikasi Kinerja Utama

1 Spesifikasi Bahan Baku

1). Kelas Bahan: Strip baja galvanis hot-dip Q235B

2). Standar Galvanisasi: ≥80μm untuk wilayah pedalaman standar; ≥120μm untuk wilayah pesisir dan zona industri kimia

3). Ketebalan Dinding Standar: 1.8mm, 2.0mm, 2.2mm, 2.5mm; Versi tugas berat 3.0mm tersedia berdasarkan permintaan

4). Sifat Mekanik: Kekuatan hasil ≥235 MPa; rentang kekuatan tarik 375 MPa–500 MPa

2 Berbagai Spesifikasi Cross-Sectional (H × B × C)

Z140*50*20, Z160*50*20, Z180*60*20, Z200*70*20, Z220*75*20, Z250*75*20, Z280*80*20, Z300*80*20

Catatan Penggunaan: Produk baja berpenampang Z direkomendasikan hanya untuk aplikasi atap penahan beban; tidak disarankan digunakan sebagai purlins dinding. 3 Referensi untuk berat satuan teoretis model arus utama (kg/m)

- Z160×50×20: 2,0 mm ≈ 4,58kg/m; 2,2mm ≈ 5,03kg/m

- Z180×60×20: 2,0 mm ≈ 5,21kg/m; 2,2mm ≈ 5,72kg/m

4 Spesifikasi teknis untuk set aksesori lengkap

1. Batang sag: Φ10, Φ12 Q235 baja bulat galvanis hot-dip; ujungnya menampilkan benang yang digulung;

2. Selongsong penyangga: pipa baja mulus Φ32×2.0;

3. Kawat gigi Eave (penyangga lutut): baja penampang C kecil atau baja sudut 1,8 mm–2,0 mm; komponen penting untuk atap berangin kencang;

4. Aksesori sambungan: Gerigi purlin terbuat dari pelat baja galvanis hot-dip setebal 3,0–5,0 mm; baut pemasangan adalah baut kekuatan tinggi galvanis hot-dip M12/M14.

5 Kriteria seleksi berdasarkan skenario aplikasi

1. Atap bentang kecil hingga sedang (bentang ≤ 15m): Z160×50×20, tebal dinding 2,0 mm;

2. Bangunan pabrik bentang besar (18–30m): model Z180 atau Z200, ketebalan dinding 2,0–2,2 mm; batang melorot dipasang di seluruh bentang; penyangga atap dipasang terus menerus di sepanjang atap;

3. Daerah pesisir dengan angin kencang dan lingkungan korosif: Pilih profil yang lebih tebal 2,2–2,5 mm; mengurangi jarak pemasangan sag rod; meningkatkan ketebalan lapisan galvanisasi menjadi 120μm.

6 Fitur struktural utama

Flensa miring memungkinkan terjadinya tumpang tindih ujung ke ujung, menciptakan sistem struktur balok kontinu; untuk dimensi penampang yang sama, Purlin Baja Bagian Z Canai Dingin menawarkan ketahanan lentur yang unggul dibandingkan dengan baja bagian C, sehingga cocok untuk semua proyek atap struktur baja miring dan bentang besar.

Pertanyaan Umum

1. T: Bagaimana cara membedakan dan memilih antara baja berpenampang Z dan baja berpenampang C?

A: Gunakan baja penampang C untuk atap bentang pendek (di bawah 15m) dan dinding luar pabrik yang menahan beban; memprioritaskan baja berpenampang Z untuk atap bernada, bangunan pabrik bentang besar (lebih dari 18m), dan atap rangka ruang di daerah pantai yang berangin.

2. T: Bagaimana perlindungan korosi dipastikan untuk baja bagian Z di proyek pesisir?

A: Pesanan untuk wilayah pesisir dibuat menggunakan strip baja galvanis hot-dip setebal 120μm; semua komponen aksesori—seperti batang melorot, gerigi purlin, dan penahan atap—mengalami proses galvanisasi tugas berat yang sama untuk mencegahnya berkarat sebelum bagian struktur utama.

3. Q: Apakah Anda menawarkan pemotongan panjang khusus dan menyediakan satu set aksesori lengkap untuk pengiriman?

J: Kami mendukung pemotongan dengan panjang tertentu. Serangkaian aksesori lengkap—termasuk sag rod, struts, eave brace, purlin cleat, dan baut penghubung—dapat disesuaikan dengan rentang spesifik pabrik dan persyaratan beban angin dan dikirim bersama dalam satu kontainer.

4. T: Dapatkah baja bagian Z digunakan langsung sebagai purlin dinding?

J: Hal ini tidak dianjurkan; flensa yang miring menyulitkan pemasangan panel dinding vertikal secara rata. Baja penampang C adalah pilihan standar untuk purlin dinding penahan beban.
