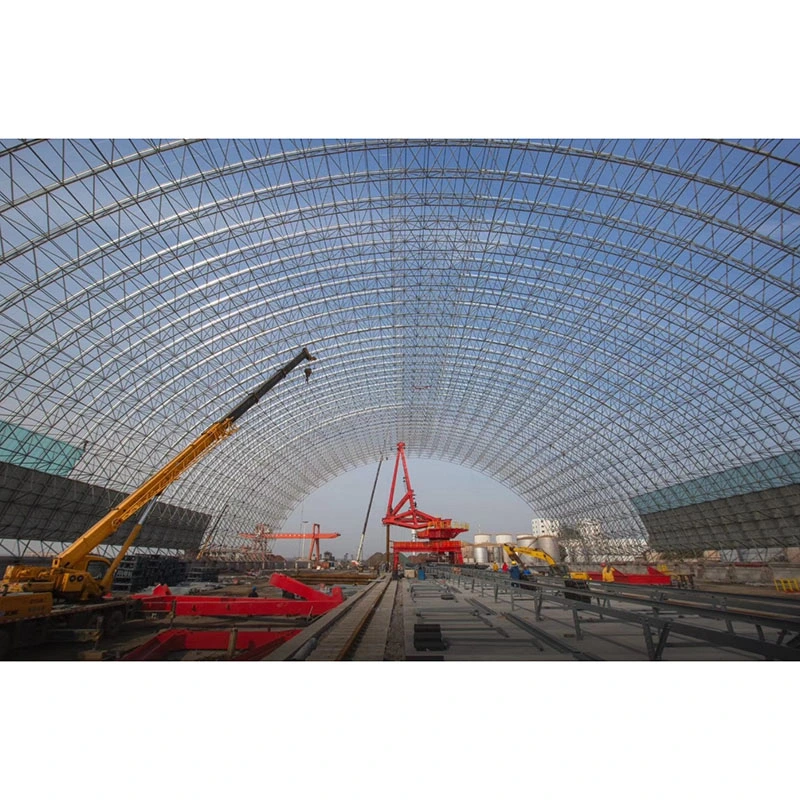

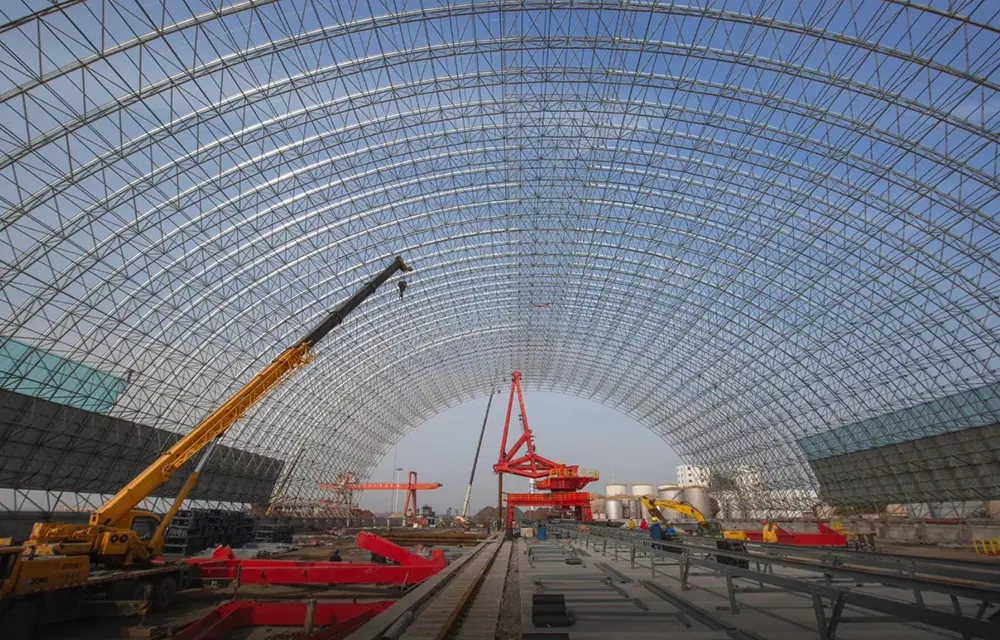

Struktur Cangkang Kisi Baja Rentang Panjang

Tidak seperti rangka ruang datar konvensional atau rangka portal kaku, Struktur Cangkang Kisi Baja Rentang Panjang menggunakan sistem penahan beban kisi spasial yang melengkung. Meskipun struktur datar terutama mengandalkan aksi lentur, sistem ini mencapai kapasitas menahan beban melalui kombinasi gaya dorong lengkung cangkang dan aksi aksial anggota spasial.

Sistem ini bukan sekedar perakitan komponen individual namun merupakan solusi lengkap dan terintegrasi yang terdiri dari simpul struktural, bantalan geser, elemen pondasi tahan dorong, selubung atap, dan proteksi petir/korosi. Ini dirancang khusus untuk mengatasi tantangan struktural yang terkait dengan atap bebas kolom yang bentangnya melebihi 60 meter, geometri lengkung yang rumit, dan lokasi yang terkena beban angin dan salju yang besar. Menyeimbangkan estetika arsitektur dengan keselamatan operasional jangka panjang, atap ini telah menjadi pilihan utama untuk atap fasilitas industri dengan bentang sangat besar dan tempat-tempat umum.

Kriteria dan Perbedaan Seleksi

1.1 Definisi Industri

Struktur Cangkang Kisi Baja Rentang Panjang—sering disebut hanya sebagai "cangkang kisi baja"—adalah jenis struktur kisi spasial yang melengkung dan sangat statis tak tentu. Ini pada dasarnya adalah kerangka ruang datar yang telah melengkung untuk membentuk permukaan melengkung terus menerus, meliputi geometri paraboloid bola, ellipsoidal, silinder, dan hiperbolik. Ciri khasnya adalah timbulnya gaya dorong lengkung horizontal ke luar, yang memerlukan penyangga, balok cincin, atau pondasi tahan gaya dorong untuk melawan gaya dalam. Sebaliknya, rangka ruang datar memikul beban terutama pada arah vertikal dan tidak menghasilkan gaya dorong lengkung horizontal; prinsip mekanis dasar yang mengatur kedua sistem ini sama sekali berbeda.

1.2 Karakteristik Visual Perilaku Struktural

- Pembebanan Anggota: Terutama tegangan dan kompresi aksial; tidak adanya tegangan lentur lokal memastikan distribusi tegangan yang seragam.

- Perpindahan Beban: Beban atap vertikal diselesaikan sepanjang arah tangensial permukaan lengkung menjadi gaya aksial di dalam cangkang; jalur beban pendek, sehingga kehilangan energi minimal.

- Kesesuaian Operasional: Struktur redundan yang sangat statis dan tak tentu; Kegagalan anggota yang terlokalisasi tidak memicu keruntuhan global, sehingga menawarkan ketahanan yang lebih baik terhadap angin, salju, dan kejadian seismik yang tiba-tiba.

1.3 Klasifikasi berdasarkan Rentang dan Konfigurasi Node 3D

- Cangkang Kisi Baja Satu Lapis: Susunan anggota satu lapis dengan bobot sendiri yang sangat rendah; cocok untuk kubah kaca dengan bentang kecil hingga menengah (15–60m) dan paviliun lanskap kecil; hanya berlaku di wilayah dengan beban angin dan salju rendah; sebagian besar menggunakan node hub baja tuang.

- Cangkang Kisi Bola Baut Dua Lapis: Konfigurasi kisi dua lapis yang terdiri atas tali busur atas dan bawah dengan anggota jaring penghubung; menawarkan kekakuan tinggi; cocok untuk gudang batubara standar dengan bentang besar (30–100 m) dan cangkang penyimpanan berbentuk silinder; pilihan yang lebih disukai untuk lokasi pedalaman dengan kondisi angin dan salju standar.

- Cangkang Kisi Bola Dilas Lapisan Ganda: Dilengkapi pengelasan penetrasi penuh pada simpul bola, memberikan ketahanan luar biasa terhadap deformasi; cocok untuk fasilitas penyimpanan dengan bentang sangat besar (60–200m) dan beban berat di wilayah pesisir yang sering terkena angin kencang dan salju lebat.

Kriteria Pemilihan Material Utama: Baja Q235B dipilih untuk bentang ≤60m dan beban atap ≤0,9 kN/m²; Baja Q355B digunakan untuk bentang >60m, gudang batubara beban berat, dan wilayah pesisir.

Komponen Sistem Komprehensif Struktur Cangkang Kisi Baja Rentang Panjang

2.1 Unit Struktur Jaringan Utama

Terdiri dari anggota bagian berongga melingkar (CHS) yang dipotong khusus dan tiga jenis simpul khusus; semua komponen dipotong dengan panjang tertentu berdasarkan kelengkungan permukaan daripada menggunakan panjang standar. Bahan dasarnya meliputi pipa baja seamless dan pipa baja las frekuensi tinggi, dengan spesifikasi mulai dari φ60×3,5 hingga φ219×10. Skenario aplikasi yang dibedakan untuk tipe node:

- Bola berongga yang dibaut: Cangkang silinder dengan kelengkungan rendah dan cangkang retikulasi konvensional dua lapis; dirakit di tempat menggunakan baut, tidak memerlukan pengelasan di tempat.

- Bola berongga yang dilas: Struktur bentang besar, beban berat, dan cangkang tebal; dilengkapi rusuk kaku annular internal untuk menahan deformasi penghancuran lokal.

- Node hub baja tuang: Khusus untuk kubah melengkung satu lapis; memanfaatkan koneksi plug-in dan menawarkan standarisasi komponen tingkat tertinggi.

Pengencang terkait: Sistem bola yang dibaut menggunakan baut standar berkekuatan tinggi Kelas 10.9, kepala berbentuk kerucut, pelat penyegel, dan selongsong; sistem bola yang dilas tidak memiliki pengencang standar, dan sepenuhnya mengandalkan las butt penetrasi penuh dengan tepi miring.

2.2 Sistem pendukung yang berbeda

Daya dorong lengkung horizontal dari cangkang retikulat adalah 3–5 kali lipat dari kerangka luar angkasa; pemilihan penyangga yang salah dapat langsung menyebabkan keruntuhan atap. Empat jenis dukungan dan skenario penerapannya:

- Penyangga berengsel tetap: Terletak di sudut bangunan; menahan perpindahan horizontal vertikal dan dua arah, menahan lebih dari 60% gaya dorong lengkung cangkang, dan memungkinkan rotasi kecil untuk menghilangkan stres.

- Penopang geser searah: Geser sepanjang arah melingkar atau radial; dirancang khusus untuk melepaskan gaya dorong termal yang disebabkan oleh perbedaan suhu musiman, mencegah retak akibat ekspansi dan kontraksi termal.

- Penopang berengsel tarik: Digunakan di lokasi pesisir atau terbuka dan terbuka; menahan gaya isap angin negatif dan mencegah cangkang retikulat terangkat atau terkoyak oleh angin.

- Penopang elastis: Digunakan untuk lokasi dengan penurunan pondasi yang tidak rata atau untuk cangkang retikulat melengkung ganda yang tidak beraturan; beradaptasi dengan deformasi pondasi untuk mengatur distribusi beban.

Aksesori pendukung: pelat dasar setebal 18–30 mm, rusuk pengaku lateral 12–20 mm, baut jangkar tertanam Q355B, dan shim perata/anti selip.

2.3 Tindakan Pendukung Substruktur dan Ketahanan Dorong

Tutup tiang berinsulasi standar tidak dapat melawan gaya dorong ke luar yang dihasilkan oleh cangkang retikulasi; oleh karena itu, penguatan yang ditargetkan diperlukan. Pondasi menggunakan pondasi tiang pancang terisolasi beton bertulang C30–C35, pondasi strip, atau tiang pancang. Balok tanah anti-pengangkatan dan tiang penyeimbang beton dipasang di bagian luar pondasi untuk menahan perpindahan ke luar. Toleransi kerataan untuk pelat bantalan baja tertanam diatur pada ≤2 mm untuk memastikan kelancaran geser bantalan.

2.4 Tindakan Pendukung Penutup Atap dan Stabilitas Lateral

Sistem penutup atap terdiri dari tiga jenis: panel jahitan berdiri aluminium-magnesium-mangan untuk cangkang tong melengkung, kaca insulasi temper untuk kubah penerangan, dan lembaran baja berlapis warna berprofil untuk gudang batubara tertutup. Anggota struktural sekunder seluruhnya terdiri dari purlin bagian C dan Z galvanis hot-dip, dilengkapi dengan batang pengikat atap dan penyangga atap. Stabilitas lateral dijamin oleh balok cincin beton bertulang bagian luar yang menahan gaya dorong lengkung secara keseluruhan, bersama dengan penguat baja tambahan pada ujung atap pelana dan antar kolom untuk mencegah perpindahan lateral pada ujungnya.

2.5 Sistem Anti Korosi, Tahan Api, dan Penangkal Petir Terintegrasi

- Anti-korosi: Ketebalan lapisan galvanis hot-dip ≥85μm untuk lokasi pedalaman standar dan ≥120μm untuk lokasi pesisir yang terkena semprotan garam; perbaikan di tempat pada galvanisasi yang rusak melibatkan peledakan abrasif Sa2.5 diikuti dengan sistem pelapisan kaya seng epoksi tiga lapis.

- Tahan api: Tempat-tempat umum dilapisi dengan lapisan film tipis tahan api intumescent (diberi peringkat ketahanan api 0,5 jam – 2,0 jam); gudang batubara industri tertutup tidak memerlukan lapisan tahan api standar.

- Proteksi petir: Bagian akord atas berfungsi sebagai jaring penangkap petir alami, dihubungkan ke batang tulangan utama pondasi melalui baut jangkar bantalan untuk membentuk sirkuit grounding yang lengkap; tidak diperlukan strip proteksi petir tambahan.

Solusi yang Siap Diimplementasikan

1. Cangkang retikulasi bola baut dua lapis:

Anggota tabung baja + bola yang dibaut + penyangga berengsel geser searah + fondasi tahan dorong strip + kelongsong baja berlapis warna; ideal untuk gudang batubara kering tertutup dan silo agregat; biaya terendah dan masa konstruksi terpendek.

2. Cangkang reticulated bulat bola las dua lapis:

Tabung las berdinding tebal + bola berongga yang dilas kaku + penyangga tahan tegangan tetap + pondasi tiang pancang + atap aluminium-magnesium-mangan; cocok untuk kubah bentang besar di stadion dan terminal bandara; menawarkan redundansi tertinggi terhadap beban angin dan salju.

3. Cangkang retikulasi baja hub-node satu lapis:

Tabung melingkar melengkung standar + simpul hub baja tuang + penyangga berengsel ringan + atap skylight kaca; cocok untuk atrium lanskap dan ruang pameran kecil; menawarkan daya tarik estetika yang unggul.

Keuntungan Praktis Utama

1. Efisiensi struktural dan efektivitas biaya:

Untuk bentang 100m, konsumsi baja 18%–25% lebih rendah dibandingkan rangka ruang datar dua lapis; efek lengkungan cangkang secara alami mendistribusikan beban, menghilangkan kebutuhan akan penguatan struktural di masa depan.

2. Geometri lengkung serbaguna:

Mampu membentuk bentuk atap melengkung ganda yang bulat atau rumit; melebihi batas rentang ekonomi 36m dari rangka portal yang kaku dan memenuhi persyaratan persetujuan untuk bentuk arsitektur yang unik.

3. Drainase alami dan pengurangan risiko kebocoran:

Geometri melengkung memberikan kemiringan yang melekat pada drainase, sehingga menghilangkan kebutuhan akan lapisan timbunan tambahan untuk menciptakan kemiringan dan mengurangi risiko pemeliharaan yang terkait dengan kebocoran atap dan genangan air.

4. Stabilitas tinggi dalam kondisi ekstrim:

Sebagai struktur yang sangat statis tak tentu, kinerjanya mengungguli semua struktur baja planar dalam menahan angin skala Beaufort 12, badai salju, dan aktivitas seismik regional.

5. Konstruksi modular mengurangi risiko ketinggian:

Mendukung perakitan darat terintegrasi yang diikuti dengan pengangkatan hidrolik; mengurangi pekerjaan di ketinggian sebesar 70%, sehingga menurunkan tingkat kecelakaan keselamatan di lokasi.

6. Biaya O&M siklus hidup yang rendah:

Bagian berongga melingkar yang seragam memudahkan penghilangan dan inspeksi karat; atap yang melengkung memungkinkan air hujan dan debu mengalir secara alami, sehingga mengurangi separuh frekuensi pembersihan.

Analisis Perbandingan dengan Produk Pesaing

5.1 Perbedaan perilaku struktural

Rangka kaku portal hanya mengalami tekukan planar dan searah; biaya melonjak ketika bentang melebihi 36m, dan tidak dapat membentuk bentuk melengkung. Rangka ruang datar hanya mengandalkan tegangan dan kompresi spasial tanpa gaya dorong lengkung horizontal; mengadaptasinya pada permukaan melengkung memerlukan banyak komponen non-standar, sehingga meningkatkan biaya lebih dari 40%. Struktur Cangkang Kisi Baja Bentang Panjang memanfaatkan aksi lengkungan spasial dua arah, menjadikannya cocok secara alami untuk permukaan melengkung dan menawarkan keunggulan biaya yang signifikan untuk bentang sangat besar.

5.2 Perbedaan konstruksi dan selungkup

Rangka ruang umumnya memerlukan perakitan sepotong demi sepotong pada ketinggian, sehingga membatasi fleksibilitas lokasi; cangkang kisi baja memungkinkan empat pilihan metode konstruksi, termasuk teknik geser rotasi yang cocok untuk ruang terbatas. Mengenai penutupnya, kelengkungan cangkang kisi baja sejajar sempurna dengan panel aluminium-magnesium-mangan dan kaca melengkung, menghilangkan tekanan puntir pada panel atap dan mengurangi risiko retak di kemudian hari.

5.3 Perbedaan perlakuan anti korosi

Anggota struktural seluruhnya terdiri dari tabung melingkar mulus, menghilangkan "zona mati" yang menjebak kotoran yang ditemukan pada baja sudut atau saluran; hal ini memastikan cakupan yang menyeluruh selama aplikasi galvanisasi dan pelapisan hot-dip, sehingga memperpanjang masa pakai anti-korosi di lingkungan pesisir hingga 8–12 tahun dibandingkan dengan rangka ruang planar. Alur Kerja Pemrosesan Standar berdasarkan Kategori

6.1 Alur Kerja Pemrosesan Arus Utama untuk Rangka Ruang Bola Baut Dua Lapis

1. Pemesinan presisi bola baut: Penempaan baja bulat kosong → Penyelesaian bubut pada permukaan bola → Pengeboran multi-stasiun dan penyadapan pada sudut/lengkungan tertentu → Inspeksi partikel magnetik (MPI) untuk retakan internal → Galvanisasi hot-dip.

2. Pemesinan presisi anggota: Pemotongan CNC pada tabung baja menjadi memanjang → Pemesinan kepala berbentuk kerucut → Pengelasan melingkar CO2 penetrasi penuh di kedua ujungnya → Pengujian ultrasonik (UT, Kelas II) pada 20% komponen kritis → Peledakan tembakan (Sa 2.5) untuk menghilangkan karat → Galvanisasi hot-dip.

3. Pemrosesan aksesori: Quenching, tempering, dan inspeksi baut Grade 10.9; menggembleng selongsong secara simultan dan memasang sekrup untuk memastikan toleransi kesesuaian ulir.

4. Pra-perakitan pabrik: Pemasangan jig rakitan melengkung skala 1:1 → Uji coba perakitan unit berbentuk kipas → Verifikasi kenaikan bola dan kedalaman penyisipan baut → Penyesuaian komponen non-standar.

5. Pengemasan zonal: Pengemasan dikategorikan berdasarkan penomoran melingkar dan radial → Penandaan urutan perakitan di tempat.

6. Pemasangan di lokasi: Perataan penyangga → Perakitan kisi-kisi tali busur bawah → Pemasangan komponen jaring dan penutup tali busur atas → Pengencangan akhir baut berkekuatan tinggi → Sentuhan galvanis dan lapisan tahan api.

6.2 Alur Kerja Khusus untuk Rangka Ruang Bola Las Dua Lapis

Stamping belahan pelat baja → Beveling → Perakitan rusuk pengaku annular internal → Pengelasan busur terendam (SAW) untuk penutupan bola → Inspeksi las 100% UT (Kelas II) → Penggilingan dan galvanisasi bola; pengelasan bevel penetrasi penuh di lokasi dari komponen struktur ke bola, dengan inspeksi dan penerimaan setiap pengelasan.

6.3 Alur Kerja Khusus untuk Space Frame Hub-Node Satu Lapis

Pengecoran presisi simpul baja tuang → Pemesinan slot sambungan multi-arah → Penggilingan ujung tabung melengkung → Perakitan uji coba unit pabrik → Galvanisasi keseluruhan; perakitan di lokasi melalui penyisipan dan penguncian baut—tidak diperlukan pekerjaan panas atau pengelasan di lokasi.

6.4 Alur Kerja Pemrosesan Standar untuk Dukungan

Pemotongan CNC pada pelat dasar dan pelat pengaku → Pembuatan bevel, perakitan, dan pengelasan → Penggilingan presisi pada permukaan geser → Inspeksi las → Galvanisasi baut jangkar dan pengemasan set lengkap.

Parameter Kinerja Bahasa Inggris yang Komprehensif

7.1 Parameter Geometris Anggota dan Sambungan

Spesifikasi pipa baja umum: φ60×3.5, φ76×4, φ89×4, φ114×4, φ140×6, φ159×8, φ180×10, φ219×10

Jarak kisi konvensional: 1,5m ~ 3,5m untuk cangkang kisi berbentuk bola dan silinder

Toleransi pemesinan anggota: Deviasi panjang total ±1,0 mm, linearitas ≤ L/1000

Node bulat yang dibaut: Diameter φ120~φ400mm, ketebalan dinding 12~20mm, toleransi sudut lubang sekrup ±15′

Node bola berongga yang dilas: Diameter φ200~φ500mm, ketebalan dinding 14~22mm dengan cincin pengaku internal

Pelat dasar penopang: ketebalan 18~30mm, pelat pengaku 12~20mm, bahan baut jangkar Q355B

7.2 Tabel Sifat Mekanik Material

7.3 Parameter Rentang dan Bantalan Beban

Rentang ekonomis cangkang kisi satu lapis: 15m~60m

Cangkang kisi bulat berlapis ganda dengan rentang ekonomis: 30m~100m

Rentang maksimum cangkang kisi bulat yang dilas dua lapis: 60m~200m

Indeks beban atap: Beban mati 0,35~0,90kN/㎡, beban hidup 0,5~1,2kN/㎡; beban hidup gudang batubara tertutup hingga 2,5kN/㎡

Kontrol deformasi suhu: Cangkang silinder ultra-panjang harus menggunakan penyangga geser satu arah untuk melepaskan daya dorong lengkungan suhu

7.4 Standar Inspeksi Las

Pengelasan melingkar pipa bulat yang dibaut: Pengelasan tingkat 2, inspeksi ultrasonik UT 20% untuk anggota utama, inspeksi 100% untuk proyek-proyek utama nasional

Las butt bulat yang dilas: Las penetrasi penuh tingkat 2, inspeksi UT 100% untuk cangkang kisi beban berat

7.5 Indeks Teknis Anti Korosi & Tahan Api

Galvanisasi hot-dip pabrik: ≥85μm untuk area pedalaman, ≥120μm untuk area kabut garam pesisir

Standar perbaikan di tempat: peledakan pasir Sa2.5, ketebalan film kering total ≥120μm untuk sistem cat tiga lapis

Durasi tahan api: 0,5 jam/1,0 jam/1,5 jam/2,0 jam untuk lapisan tahan api lapisan tipis bangunan umum

7.6 Kontrol Ketepatan Pemasangan di Tempat

Balok cincin dan deviasi sumbu penyangga ≤±5mm, deviasi ketinggian penyangga ≤±3mm

Deviasi tinggi penyangga yang berdekatan ≤2mm, deviasi kenaikan cangkang keseluruhan ≤1/1000 dari tinggi desain

7.7 Referensi Konsumsi Baja Proyek (Area Proyeksi)

Kubah penerangan satu lapis: 10~20kg/㎡

Cangkang silinder venue konvensional dua lapis: 20~33kg/㎡

Cangkang kisi gudang batubara tertutup dua lapis: 33~55kg/㎡

Metode Pemasangan di Tempat yang Sesuai dengan Kondisi Proyek

Skema pemasangan Struktur Cangkang Kisi Baja Rentang Panjang dipilih berdasarkan kondisi lokasi untuk mengatasi tantangan seperti keterbatasan ruang dan kendala akses derek:

1. Perakitan massal di ketinggian tinggi: Cocok untuk lokasi tersebar dengan bentang kecil, tidak memerlukan peralatan pengangkat besar

2. Rakitan blok: Bagilah cangkang menjadi balok-balok berbentuk kipas, rakit di tanah dan angkat secara terpisah

3. Pengangkatan hidraulik secara keseluruhan: Lebih disukai untuk tempat dalam ruangan dengan bentang besar, meminimalkan risiko pengoperasian di ketinggian

4. Pemasangan geser rotasi: Cocok untuk lokasi pantai sempit dengan radius putar derek terbatas

Pertanyaan Umum

Q1 Bagaimana cara cepat memilih antara Struktur Cangkang Kisi Baja Rentang Panjang satu lapis dan dua lapis?

Untuk bentang ≤60m di daerah non-pesisir tanpa akumulasi salju dan kebutuhan pencahayaan alami yang tinggi, cangkang kisi hub-node satu lapis lebih disukai (biaya 30% lebih rendah). Untuk bentang >60m, atau dalam skenario pesisir, salju lebat, atau beban berat (penyimpanan material), cangkang kisi dua lapis wajib digunakan untuk mencegah ketidakstabilan tekuk lokal yang terkait dengan struktur satu lapis.

Q2 Bisakah penyangga geser dihilangkan untuk cangkang kisi?

Tidak. Untuk cangkang barel yang panjangnya melebihi 45 m atau kubah yang diameternya melebihi 50 m, deformasi termal menghasilkan gaya dorong internal yang jauh melebihi kapasitas menahan beban baja; menghilangkan tumpuan geser akan secara langsung menyebabkan komponen lentur atau patah.

Q3 Dapatkah pemotongan atau pengeboran sekunder dilakukan di lokasi setelah proses galvanisasi hot-dip?

Pemotongan atau pengeboran sekunder dilarang. Semua lokasi lubang dan panjang komponen dibuat di pabrik, dan hanya perakitan baut yang dilakukan di lokasi; pemotongan akan merusak lapisan galvanis—yang tidak dapat diperbaiki sepenuhnya—secara signifikan mengurangi masa pakai struktur yang tahan korosi.

Q4 Apa perbedaan biaya O&M jangka panjang antara cangkang kisi baja dan rangka ruang?

Untuk rentang yang sama, permukaan melengkung pada cangkang kisi menawarkan kemampuan pembersihan mandiri yang unggul, sehingga mengurangi biaya pembersihan atap tahunan sebesar 45%. Selain itu, komponen struktur dengan beban aksial tidak mengalami pembengkokan akibat kelelahan, sehingga menghilangkan kebutuhan akan perkuatan struktural dalam waktu 30 tahun; dengan demikian, kinerja O&M jauh lebih unggul dibandingkan space frame datar.

Keunggulan Layanan HAISHENG

1. Pemilihan & Desain Struktur di Muka: Layanan pra-penjualan mencakup penyediaan gambar khusus gratis untuk tata letak bantalan dan perkuatan balok cincin—berdasarkan parameter angin/salju setempat, intensitas seismik, dan kondisi geologi—untuk mencegah kesalahan desain terkait ketahanan dorong lateral pondasi.

2. Dokumentasi Bilingual Komprehensif: Penyediaan dokumentasi lengkap dalam bahasa Inggris dan Mandarin—termasuk laporan material, laporan pengujian ultrasonik (UT) untuk pengelasan, sertifikat galvanisasi, dan penghitungan struktur instalasi—untuk secara langsung memenuhi persyaratan pengawas luar negeri dan izin bea cukai.

3. Kemasan Pelindung untuk Transportasi Lintas Batas: Node berbentuk bola dibungkus satu per satu dengan bungkus gelembung; anggota ramping dibundel pada rak baja dengan pelindung sudut; dan semua item memiliki kemasan yang tersegel dan tahan semprotan garam yang cocok untuk angkutan laut.

4. Panduan Teknis Jarak Jauh Bilingual 24/7: Dukungan video waktu nyata yang mencakup perataan bantalan geser, pengencangan baut bertahap, dan penyambungan balok cincin.

5. Cakupan Garansi Komprehensif: Garansi struktural 5 tahun untuk anggota utama; jaminan anti korosi untuk lapisan galvanis hot-dip (15 tahun untuk wilayah pedalaman, 8 tahun untuk wilayah pesisir); dan ketersediaan suku cadang seumur hidup untuk node penghubung.
