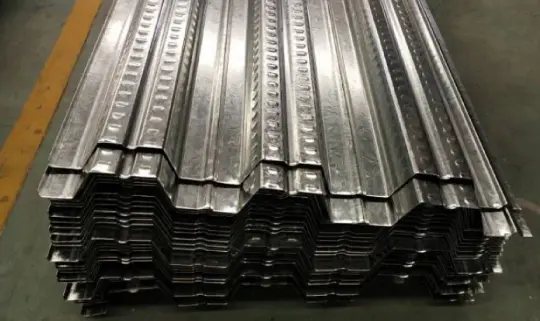

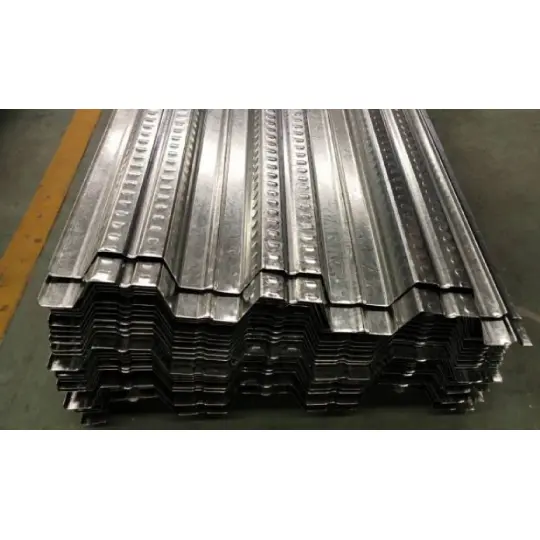

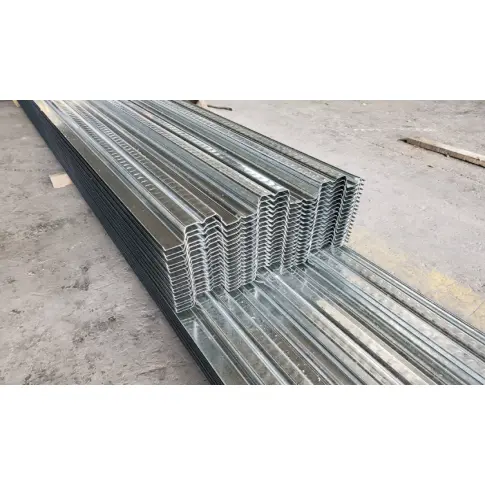

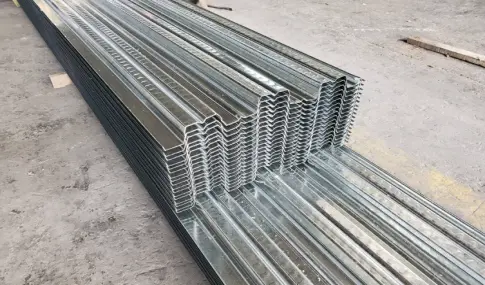

Panel Decking Baja Terbuka untuk Lantai

HAISHENG memproduksi Panel Penghiasan Baja Terbuka untuk Lantai menggunakan 12 jalur pembentukan cold-roll yang sepenuhnya otomatis. Terbuat dari strip baja galvanis hot-dip, panel ini memiliki fungsi ganda sebagai bekisting permanen dan tulangan tarik untuk pelat lantai. Kami menyediakan pasokan terpadu yang terdiri dari enam kategori aksesori konstruksi, yang secara efektif menyelesaikan empat permasalahan umum: pengadaan yang terfragmentasi, ketidaksesuaian spesifikasi, kebocoran beton di lokasi, dan pengelasan tiang yang rusak. Kami menyambut pertanyaan dan pesanan Anda.

Kepatuhan dan Ketertelusuran Produk

1. Standar Nasional Produksi Panel:

GB/T12755 (Toleransi manufaktur untuk lembaran baja berprofil); GB/T13912 (Pengujian lapisan seng metalik)

2. Standar Nasional Penerimaan Konstruksi di Lokasi:

GB50018 (Kode untuk desain struktur baja); GB50205 (Kode penerimaan kualitas konstruksi struktur baja)

3. Standar Nasional Bahan Dasar Galvanis:

GB/T2518 (Lembaran dan strip baja lapis seng dan paduan seng yang dipanas secara terus-menerus)

Kriteria Seleksi

1 Pemilihan Kelas Bahan Dasar (Berdasarkan Persyaratan)

Pemilihan Ketebalan Panel: Penggunaan sipil standar (0,8–1,0 mm); Tugas berat umum (1,2 mm); Tugas berat yang ekstrim (1,5 mm). Ketebalan di atas 1,5 mm tidak tersedia dan memerlukan pemesanan khusus (waktu tunggu 12 hari kerja).

2 Konfigurasi Lapisan Galvanis (Dikategorikan untuk Perlindungan Korosi)

1. Area Kering Pedalaman: Galvanisasi dua sisi (80–120 g/m²); Kehidupan pelayanan desain 20 tahun.

2. Area Pesisir/Semprotan Garam: Galvanisasi hot-dip dua sisi wajib (275 g/m²); mencegah karat putih pada permukaan panel selama 3 tahun.

3. Area Kimia Asam/Alkali: Galvanis tugas berat (450–600 g/m²); membutuhkan perlindungan sekunder dengan lapisan atas yang tahan api dan anti korosi.

3 Persyaratan Ketebalan Topping Beton

Dilarang keras menuangkan seragam 100 mm; ketebalan harus ditentukan oleh profil panel: topping seri YX51 ≥101 mm; Seri YX76/75 ≥126 mm. Ketebalan yang tidak mencukupi secara langsung menyebabkan retaknya pelat dan defleksi yang berlebihan.

4 Skenario Aplikasi untuk Empat Profil Panel Mainstream

Pengiriman Terintegrasi Satu Pintu

Tidak seperti pemasok yang hanya menawarkan Panel Penghiasan Baja Terbuka untuk Lantai, HAISHENG menyediakan paket lengkap—panel plus semua aksesori—dari satu pabrik. Hal ini memastikan pencocokan dimensi tanpa kesalahan dan menghilangkan masalah seperti kebocoran beton yang disebabkan oleh ketidakcocokan antara aksesori yang berasal dari pasar dan profil panel.

1 Spesifikasi Penghiasan Utama

- Panjang stok standar: 6/9/12m; panjang khusus yang melebihi 15m memerlukan transportasi tersegmentasi.

- Persyaratan putaran wajib: Ujung dek harus memanjang ≥50mm ke flensa atas balok baja; pemendekan panjang putaran di tempat yang tidak sah dilarang dan harus dilakukan inspeksi wajib.

- Klasifikasi profil: Tulang rusuk sedang (51mm) untuk keperluan sipil; rusuk tinggi (75/76mm) untuk keperluan industri tugas berat; jangan mencampur jenis.

2 Sistem Penahan Kancing Geser

- Bahan tiang: baja struktural khusus ML15 (mencegah patah lelah yang umum terjadi pada tiang baja karbon biasa).

- Pencocokan spesifikasi: pasangan YX51 dengan stud φ16×80; Pasangan YX76 dengan kancing φ19×90; pencampuran lintas model sangat dilarang.

- Aksesori konstruksi: Paket sewa lengkap termasuk ferrule keramik dan mesin las stud inverter; jarak tiang wajib ≤600mm.

3 Penyegelan Tepi & Pencegahan Kebocoran Nat

- Penutupan akhir: Model khusus untuk profil 51/76; terbuat dari baja galvanis yang serasi dengan penghiasan; fabrikasi di tempat menggunakan lembaran logam dilarang (karena risiko karat/terkelupas).

- Tepi berkedip berbentuk L: Untuk menyegel pelat kantilever, bukaan elevator, dan poros ventilasi.

- Penyegelan celah: Butil sealant; cocok untuk celah 0–5 mm antar panel; tahan terhadap alkalinitas beton.

4 Aksesori Fiksasi & Penguatan Dek

- Fiksasi primer: Pengelasan titik penetrasi penuh di ujungnya; pengelasan titik melalui dek untuk tiang; jahitan samping yang saling terkait dikombinasikan dengan pengelasan titik intermiten dengan interval 500mm.

- Penguatan lokal: φ4.8 sekrup pengeboran mandiri galvanis; hanya digunakan untuk memperkuat bukaan, sudut, atau titik defleksi; bukan untuk fiksasi struktural primer.

5 Skema Penguatan Standar untuk Beton Cor di Tempat

- Tulangan utama anti retak lapisan atas: Φ10–Φ12 @ 200–250mm; tata letak terus menerus sepanjang bentang untuk mencegah retakan penyusutan permukaan.

- Penguatan distribusi melintang: Φ8 @ 250mm; disusun tegak lurus terhadap tulangan utama untuk membubarkan beban terpusat. Penguatan Khusus: Penguatan radial ditambahkan pada bukaan; Jaring baja φ6 dipasang pada lantai dengan beban berat untuk meminimalkan penurunan pelat di masa depan.

6. Spesifikasi Penopang Sementara Khusus untuk Penghiasan Rib Terbuka

- Shoring Trigger Threshold: Shoring wajib dilakukan pada bentang bersih >2,5m; tidak ada pengecualian yang diperbolehkan.

- Jenis Shoring: Shoring baja rangka portal (untuk pemasangan cepat); perancah pipa baja rongga penuh (untuk bentang ekstra besar).

- Kriteria Pembongkaran: Pembongkaran hanya diperbolehkan setelah benda uji beton yang dirawat di lapangan mencapai 75% dari kekuatan desain dan defleksi terukur adalah ≤L/250.

Analisis Perbandingan Lintas Kategori

I. Keunggulan Inti yang Dibedakan

1. Biaya Pengadaan Bahan Baku yang Lebih Rendah: Untuk ketebalan pelat dan tinggi rusuk yang sama, Panel Penghiasan Baja Terbuka untuk Lantai memerlukan material 12%–18% lebih sedikit (lebar terbuka) dan menawarkan cakupan per ton yang lebih besar, sehingga mengurangi anggaran material utama untuk lantai area luas sebesar 7%–11%.

2. Pembukaan di Tempat Tanpa Biaya: Saluran rusuk terbuka menghilangkan kebutuhan akan alat pemotong lubang khusus; bukaan utilitas dan peralatan dapat dipotong melalui pemotongan gas. Mereka beradaptasi dengan baik pada denah lantai yang tidak beraturan atau melengkung, dengan tingkat pemanfaatan yang tidak terpotong mencapai hingga 92%.

3. Tingkat Kelulusan Pengelasan Stud Tinggi: Tulang rusuk yang tidak terhalang memungkinkan penempatan senjata las vertikal, mencapai tingkat kelulusan 99% (dibandingkan dengan tingkat pengerjaan ulang >15% untuk putaran dingin/fusi tidak lengkap pada penghiasan tulang rusuk tertutup).

4. Stabilitas Interlock Beton yang Kuat: Tulang rusuk terbuka berbentuk trapesium menciptakan efek tanggam dan duri, meningkatkan kekuatan ikatan beton sebesar 23% dan mencegah delaminasi baja-beton selama kejadian seismik.

5. Mengurangi Beban pada Struktur Utama: Bobot mati yang lebih ringan 8% untuk area cakupan yang sama memungkinkan penampang balok dan kolom baja lebih kecil, sehingga mengurangi total konsumsi baja struktural sebesar 3% –5%.

6. Perawatan Pasca Pemasangan yang Nyaman: Tulang rusuk bawah yang terbuka memungkinkan pemasangan langsung batang gantungan dan titik suspensi langit-langit tanpa merusak lapisan galvanis panel.

7. Waktu Pengiriman yang Singkat: Struktur die pembentuk gulungan yang sederhana memungkinkan kecepatan produksi 8–15 m/mnt; stok yang cukup memastikan pengiriman muatan truk penuh dalam waktu 3 hari.

II. Tiga Kelemahan Tujuan dan Strategi Mitigasi

1. Rentang terbatas yang tidak didukung: Rentang maksimum yang tidak didukung hanya 2,4m. Mitigasi: Dukungan sementara yang telah direncanakan sebelumnya; HAISHENG menyediakan gambar tata letak dukungan gratis.

2. Ketahanan api yang lemah: Peringkat panel telanjang adalah 0,25 jam; peringkat pelat komposit adalah 1,0–1,5 jam. Mitigasi: Oleskan lapisan tahan api ultra tipis setebal 10 mm pada permukaan panel untuk memenuhi persyaratan keselamatan kebakaran Kelas II.

3. Estetika bagian bawah yang buruk: Profil berusuk memerlukan plafon gantung untuk penyembunyian. Mitigasi: Menyediakan saluran furring plafon khusus yang dirancang untuk profil rusuk guna mempersingkat jadwal pemasangan plafon.

Proses Kontrol Kualitas Ujung-ke-Ujung Pabrik

1. Periksa kembali asupan bahan mentah

- Verifikasi dokumentasi: Periksa sertifikat bahan pabrik asli dan laporan pengujian lapisan seng pihak ketiga; menolak kumparan lepas yang tidak dapat dilacak.

- Pengambilan sampel di lokasi: Ambil sampel secara acak 1 dari setiap 5 gulungan Panel Penghiasan Baja Terbuka untuk Lantai untuk menguji kekuatan luluh dan berat lapisan seng; menolak kumparan dengan tepi bergelombang atau camber (kelengkungan).

- Pra-slitting: Potong lebar bahan mentah sesuai dengan profil panel tertentu untuk mencegah ketidaksejajaran profil selama pembentukan.

2. Kontrol presisi selama pembentukan lini produksi

- Proses perataan: perataan multi-arah rol 13–19 untuk menghilangkan tekanan koil internal; kerataan permukaan dipertahankan pada ≤2mm/m.

- Pembentukan gulungan: 18–26 set rol progresif untuk pembentukan dingin pada suhu sekitar; nol pemrosesan suhu tinggi melindungi lapisan seng, mencegah delaminasi lapisan.

- Kepatuhan yang ketat terhadap toleransi nasional: Tinggi rusuk ±1,0 mm, jarak rusuk ±1,5 mm, lebar panel ±2 mm; item yang melebihi toleransi akan dibuang atau dikerjakan ulang.

3. Detail pemotongan dan pasca pemrosesan

- Pemotongan geser terbang yang dikontrol PLC: Kesalahan panjang ≤2mm untuk panel hingga 10m; potongan bebas dari tepian yang tergulung atau gerinda.

- Penggerindaan manual: Ratakan lapisan seng yang terbalik pada tepi potongan untuk mencegah karat dini; potong penutup ujung dan trim tepi yang serasi secara bersamaan dari batch yang sama untuk memastikan spesifikasi lapisan seng yang konsisten.

4. 6 Inspeksi Pabrik Wajib

Inspeksi penuh dimensi geometris; inspeksi visual terhadap tampilan permukaan panel; pengambilan sampel untuk berat lapisan seng dua sisi; uji adhesi lapisan melalui pembengkokan rusuk 180°; pemeriksaan kelengkungan panel individual; verifikasi penandaan model dan nomor batch.

5 Penyimpanan, Pengemasan, dan Perlindungan

Penumpukan berlapis sesuai spesifikasi; pelindung sudut galvanis di ujungnya untuk mencegah kerusakan saat transit; Panel sepanjang 6 meter diikat dengan 3 pita baja per bundel; disimpan di gudang dalam ruangan yang kering dan dikontrol suhunya untuk mencegah paparan kelembapan dan "karat putih" yang terkait dengan penyimpanan di luar ruangan.

Parameter Mekanik dan Daya Tahan yang Diukur

1 Parameter Berat Sendiri dan Kekakuan Bagian untuk Profil Utama

2 Rentang Maksimum yang Tidak Didukung

Kondisi pengujian: beton cor di tempat 120 mm; beban hidup konstruksi 2,0 kN/m²; defleksi ≤ L/180

- YX51: 0,8 mm = 2,1–2,3 m; 1,0mm = 2,4–2,7m; 1,2 mm = 2,8–3,0 m

- YX76: 1,0 mm = 2,8–3,2 m; 1,2 mm = 3,3–3,6 m (batas bentang atas untuk penghiasan profil terbuka)

3 Penahan beban, Tahan Api, dan Daya Tahan

- Kapasitas beban tahap servis: Lantai standar 3,5–5,0 kN/m²; kapasitas tugas berat hingga 8 kN/m² dengan baja dasar + beton yang lebih tebal

- Standar Lendutan : Konstruksi ≤ L/180; Layanan ≤ L/250

- Daya tahan: 25–30 tahun (galvanisasi Z275 di lingkungan pedalaman normal)

- Tingkat ketahanan api: Baja-beton komposit 1,0–1,5 jam; dek kosong 0,25 jam

Panduan Seleksi Cepat untuk Pengadaan

1. Gedung perkantoran standar/mezanin dalam ruangan: Profil YX51-305-915 + baja dasar 0,8/1,0 mm + kancing geser φ16 + penutup ujung tipe YX51 + jaring penguat atas; tidak diperlukan penopang bentang penuh.

2. Bengkel pergudangan/industri berat tugas berat: Profil YX76-344-688 + lembaran dasar 1,2/1,5 mm + kancing geser φ19 + Penutup ujung Tipe 76 + lapis ganda, tulangan dua arah + penopang sementara bentang penuh.

Pertanyaan Umum

1. T: Dapatkah Panel Penghiasan Baja Terbuka untuk Lantai menggantikan tulangan tarik bawah pelat lantai?

A: Mereka dapat mengganti tulangan tarik bawah asalkan tulangan tersebut memenuhi standar nasional; namun tulangan anti retak bagian atas tidak dapat dihilangkan dan harus ditentukan secara terpisah dalam gambar desain.

2. T: Apakah pemotongan material stok merusak lapisan anti korosi galvanis?

J: Pemotongan geser terbang online tidak menyebabkan bekas luka bakar suhu tinggi; hanya permukaan ujung potongan yang memperlihatkan baja mentah, dan cat kaya seng yang disertakan dengan pengiriman memungkinkan dilakukannya perbaikan di tempat.

3. Q: Berapa lama waktu pengiriman untuk pasokan lintas wilayah?

J: Barang stok standar dikirimkan sebagai truk penuh dalam waktu 3 hari; profil khusus memerlukan waktu 7–12 hari. Pengiriman langsung tersedia ke kota-kota besar di seluruh negeri untuk proyek struktur baja arus utama.
