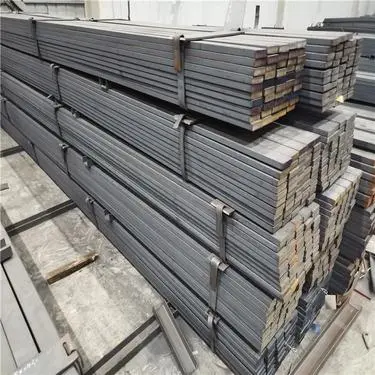

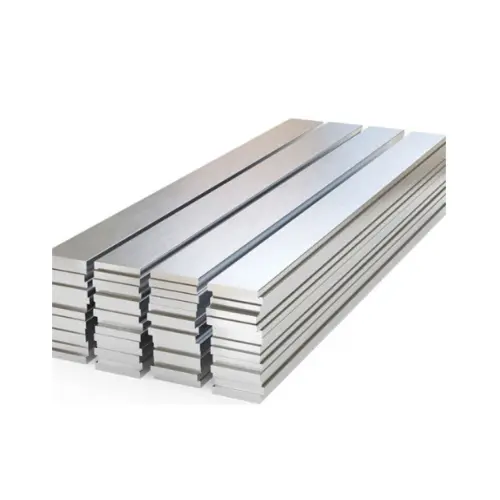

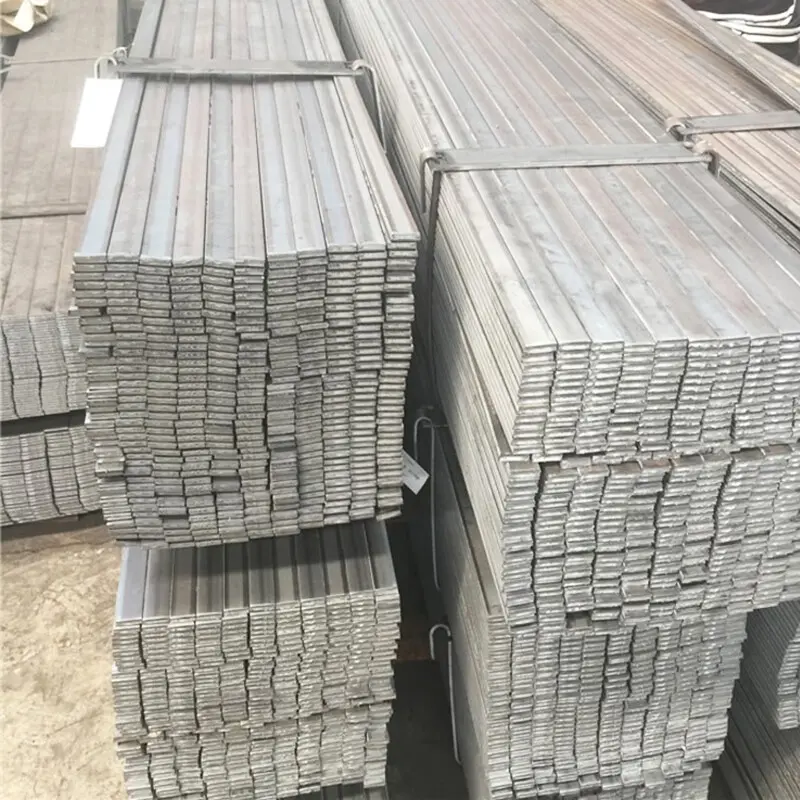

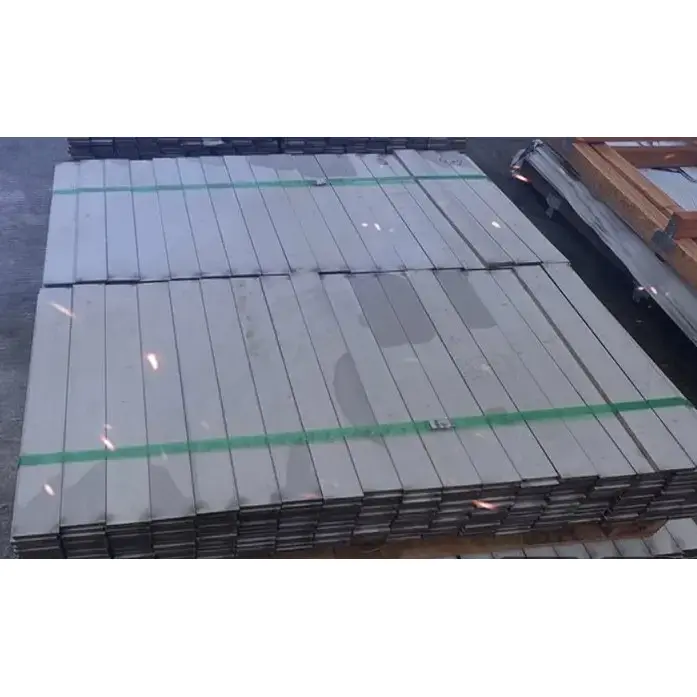

Batangan Baja Datar Canai Panas untuk Konstruksi memiliki penampang persegi panjang dengan tepi membulat. Mereka mematuhi standar GB/T 704-2016 dan sebagian besar terbuat dari baja Q235B atau Q355B. Spesifikasinya berkisar antara lebar 12–300mm dan tebal 3–60mm, dengan panjang standar 6m, 9m, atau 12m.
1. Penampangnya adalah persegi panjang datar panjang yang lebarnya jauh melebihi tebalnya. Ia menawarkan ketahanan sedang terhadap tekukan dan kekakuan lateral dengan sumbu penahan beban yang jelas, sehingga ideal untuk aplikasi yang melibatkan beban searah, pengikat tegangan, dan penjepitan.
2. Biasanya terbuat dari baja struktural karbon, bahannya seragam dan kuat. Ia bekerja secara stabil di bawah beban dinamis statis dan kecil dan tahan terhadap patah getas.
3. Menawarkan bobot sendiri yang rendah dibandingkan dengan penampang melintang dan efisiensi pemanfaatan material yang tinggi; bila digunakan sebagai konektor atau pengikat tegangan, ini secara efektif mengurangi beban struktural secara keseluruhan.
1. Permukaan datar dan tepi yang seragam memastikan kesesuaian yang sangat baik, memungkinkan pemasangan rata terhadap komponen struktural. Sangat cocok untuk aplikasi seperti klem, pita tepi, penguat, dan pengikat tegangan.
2. Profilnya yang ramping dan bentuknya yang sederhana memungkinkan penataan yang fleksibel, sehingga mudah beradaptasi dengan area yang tidak beraturan dan ruang konstruksi yang sempit.
3. Berbagai spesifikasi modular—menawarkan berbagai kombinasi lebar dan ketebalan—memungkinkan penyesuaian di lokasi dan memastikan fleksibilitas tinggi.
1. Ini menunjukkan kinerja luar biasa dalam pemrosesan panas dan dingin. Dapat dengan mudah dipotong, dibor, ditekuk, digulung, dilas, dan dicap tanpa memerlukan mesin yang rumit. 2. Metode penyambungan yang beragam: Terutama disambung melalui pengelasan putaran atau pengelasan butt, tetapi juga dapat diikat dengan baut atau paku keling; fabrikasi sambungan itu sederhana.
3. Panjang dapat dipotong sesuai kebutuhan dengan sedikit limbah material; pemrosesan bagian-bagian kecil atau berbentuk tidak beraturan akan lebih mudah dilakukan.
1. Permukaan canai panas yang digulung mempertahankan skala pabrik; perawatan seperti galvanisasi hot-dip, galvanisasi dingin, pengecatan, atau penghitaman dapat diterapkan. Setelah dirawat agar tahan terhadap korosi, cocok untuk lingkungan dalam ruangan, luar ruangan, dan lembab atau terbuka.
2. Sifat mekanik tetap stabil dalam kisaran suhu standar **-20°C hingga 250°C**, tanpa penurunan kinerja yang signifikan.
1. Proses produksi yang sederhana dan manufaktur skala besar menghasilkan harga yang rendah dan ketersediaan stok yang melimpah, menjadikannya profil struktural dasar yang sangat hemat biaya.
2. Dikategorikan menjadi baja pipih canai panas dan baja pipih canai dingin:
1. Tipe canai panas: Menampilkan skala pabrik di permukaan; presisi dimensi sedang; cocok untuk aplikasi teknik umum.
2. Tipe yang ditarik dingin: Presisi dimensi tinggi dan permukaan akhir halus; cocok untuk perakitan presisi dan komponen mekanis.
1. Ketahanan yang lemah terhadap torsi lateral dan guling; tidak cocok untuk digunakan sebagai balok atau kolom penahan beban utama; biasanya digunakan sebagai komponen pembantu.
2. Bagian baja pipih yang lebih tipis memiliki ketahanan yang buruk terhadap benturan lokal dan rentan terhadap pembengkokan atau deformasi akibat beban berlebihan.
3. Rentan terhadap karat yang cepat jika dibiarkan di luar ruangan dalam waktu lama tanpa perlindungan korosi.
1. Menyambung komponen struktur baja
Batang baja pipih canai panas dapat berfungsi sebagai batang pengikat, pelat tulangan, pelat sambungan, dan pengaku antara balok baja, kolom, balok H, dan bagian berongga persegi/persegi panjang. Mereka meningkatkan stabilitas struktural secara keseluruhan dan merupakan bahan tambahan yang umum untuk sambungan struktur baja.
2. Bagian dan komponen yang tertanam
Digunakan untuk membuat pelat baja datar tertanam, elemen pengikat tertanam, dan strip grounding; banyak diterapkan dalam proyek komponen tertanam untuk pondasi bangunan, dinding, dan atap.
3. Sistem penutup dan pemangkasan tepi
Digunakan untuk pemangkasan tepi dan membungkus panel baja berlapis warna, dinding, atap, dan bukaan pintu/jendela; juga digunakan untuk strip tekanan, kerangka penyegelan tepi, strip penutup sambungan panel, dan komponen penyegelan/pemblokiran air. 4. Aksesoris Pipa dan Peralatan
Klem pipa, klip saluran, tali braket, pita pengikat peralatan, dan strip pengikat saluran; digunakan untuk pengamanan pipa dan kabel yang terorganisir.
5. Pembumian Daya & Perlindungan Petir
Batang datar pembumian, konduktor bawah proteksi petir, dan strip pengikat ekuipotensial untuk gedung, pabrik, ruang distribusi tenaga listrik, dan peralatan khusus; bahan yang sesuai dengan standar industri tenaga listrik.
6. Pagar Pembatas, Pegangan Tangan, dan Jalan Setapak/Tangga
Trim tepi tapak tangga, strip penguat railing, palang pagar pembatas sederhana, dan strip platform anti selip.
7. Pemrosesan Mekanis dan Perangkat Keras
Suku cadang yang dicap, rangka peralatan kecil, aksesori perkakas, komponen perangkat keras, suku cadang mesin pertanian, dan pemotongan/pemrosesan khusus suku cadang kecil non-standar.
8. Fasilitas Sementara Kota dan Lokasi Konstruksi
Penimbunan tulangan, pengikat perancah, rangka penyangga sementara, dan rangka dasar tanda.
1. Rekayasa Struktur Baja: Bahan pembantu untuk pabrik industri, bangunan prefabrikasi, atap baja, dan sistem pelapis dinding.
2. M&E Gedung (Mekanikal & Elektrikal): Grounding proteksi petir listrik, penyangga pipa ledeng/HVAC, dan sistem pemasangan saluran.
3. Rekayasa Tenaga: Sambungan pembumian dan konduktif untuk gardu induk, ruang distribusi, dan fasilitas tenaga listrik luar ruangan.
4. Kota & Transportasi: Penimbunan jalan, pagar pembatas, halte bus, dan komponen lanskap kota.
5. Manufaktur Mesin: Peralatan serba guna, mesin konstruksi, mesin pertanian, dan pemrosesan komponen perangkat keras.
6. Pembuatan Kapal & Dinding Tirai: Penguatan komponen kapal, finishing tepi dinding tirai secara arsitektural, dan sub-bingkai pintu/jendela.
· Baja pipih canai panas: Hemat biaya dengan ketersediaan stok tinggi; cocok untuk penggunaan teknik umum, terutama untuk pengikat struktural, bagian tertanam, grounding, dan penyelesaian tepi kelongsong.
· Baja pipih yang ditarik dingin: Memiliki dimensi yang presisi dan permukaan akhir yang halus dan bersih; cocok untuk mesin presisi, komponen yang membutuhkan kualitas estetika tinggi, dan perakitan presisi.
· Baja datar galvanis hot-dip: Tahan korosi dan karat; lebih disukai untuk lingkungan luar ruangan, terbuka, atau lembab dan proyek grounding proteksi petir. Parameter Kinerja Utama
Standar: GB/T 704-2016 "Baja pipih canai panas", GB/T 34374-2017 "Baja pipih yang ditarik dingin"
|
Kelas Bahan |
Kekuatan Hasil ReL (MPa) |
Kekuatan Tarik Rm (MPa) |
Pemanjangan Setelah Fraktur |
Skenario Aplikasi |
|
Q235B |
≥235 |
375～500 |
≥24% |
Penggunaan teknik umum, bagian pengikat, trim tepi, bagian tertanam biasa, pelat pembumian |
|
Q355B |
≥355 |
470～630 |
≥21% |
Penguatan tugas berat, pelat penghubung penahan beban, perlengkapan peralatan mekanis |
Parameter Fisik Umum
· Massa jenis: 7,85 g/cm³
· Modulus Elastisitas : 2,06 × 10⁵ MPa
· Suhu Operasional: -20°C hingga 250°C
1. Metode Penunjukan
Lebar × Tebal (mm); Contoh: 50×5, 80×6
2. Rentang Ukuran Utama
· Lebar: 12–300 mm
· Ketebalan: 3–60 mm
· Panjang Standar: 6m, 9m, 12m; potong-ke-panjang tersedia berdasarkan permintaan
3. Toleransi Dimensi
· Baja pipih canai panas: Lebar ±1,0 mm, Tebal ±0,5 mm
· Baja pipih yang ditarik dingin: Presisi lebih tinggi; toleransi lebar/ketebalan ≤ ±0,3 mm
4. Rumus Berat Teoritis
W (kg/m) = Lebar (mm) × Tebal (mm) × 0,00785
5. Spesifikasi Umum dan Berat per Meter
|
Ukuran (Lebar × Tebal, mm) |
Berat Teoretis (kg/m) |
Aplikasi Utama |
|
20×3 |
0.471 |
Trim tepi kecil, cetakan jendela & pintu, palang pengikat sederhana |
|
25×3 |
0.589 |
Cetakan dekoratif, bagian pemasangan pipa |
|
30×3 |
0.707 |
Trim tepi umum, cetakan atap, bagian penguat kecil |
|
30×4 |
0.942 |
Palang pengikat dinding, klem pipa kecil |
|
40×4 |
1.256 |
Baja grounding datar biasa, pelat penghubung biasa |
|
40×5 |
1.570 |
Strip grounding standar, klem pipa, cetakan enclosure |
|
50×5 |
1.963 |
Baja grounding datar utama, strip pengikat struktur baja |
|
50×6 |
2.355 |
Batang pengikat tugas berat, strip penguat peralatan |
|
60×6 |
2.826 |
Klem pipa besar, strip pengaku balok & kolom |
|
80×6 |
3.768 |
Pelat penghubung yang berat, bagian tulangan yang melebar |
|
80×8 |
5.024 |
Strip penahan beban tebal, pelat tambahan untuk pangkalan peralatan |
|
100×8 |
6.280 |
Komponen beban berat yang melebar, perlengkapan lingkaran besar |
1. Penampang datar dan memanjang; menawarkan ketahanan lentur searah yang baik tetapi kekakuan lateral yang rendah. Cocok untuk aplikasi pembengkokan, pengencangan, pengikatan, dan penjepitan dalam bidang; tidak cocok untuk menahan torsi tinggi atau beban lateral secara mandiri.
2. Komposisi material seragam tanpa titik konsentrasi tegangan yang signifikan; menunjukkan sifat pembengkokan dan injakan dingin yang sangat baik.
3. Kinerja geser yang stabil; cocok untuk digunakan sebagai konektor lap, waterstop, dan tie bar.
|
Kategori |
Proses Pembentukan |
Kondisi Presisi & Permukaan |
Kinerja Inti |
Skenario Aplikasi |
|
Baja Datar Canai Panas |
Penggulungan panas |
Skala oksida di permukaan, presisi dimensi biasa |
Ketangguhan yang baik, kemampuan las yang sangat baik, kinerja biaya tinggi |
Batang pengikat struktur baja, bagian tertanam, trim tepi, batang pembumian umum, penggunaan di lokasi konstruksi umum |
|
Baja Datar Ditarik Dingin |
Gambar dingin yang presisi |
Permukaan cerah halus, dimensi presisi |
Kelurusan tinggi, toleransi ketat, penampilan bagus |
Perlengkapan mesin presisi, komponen dekoratif, komponen perakitan presisi tinggi |
|
Baja Datar Galvanis Hot-dip |
Penggulungan panas / gambar dingin + galvanisasi celup panas |
Lapisan seng seragam, sifat anti karat |
Ketahanan korosi & cuaca yang sangat baik, konduktivitas listrik yang stabil |
Landasan luar ruangan, bagian struktural terbuka, lingkungan lembab, proyek rekayasa tenaga |
1. Kinerja pembengkokan dingin: Mampu melakukan pembengkokan dingin 180° pada suhu kamar tanpa retak atau delaminasi pada tikungan; cocok untuk pembengkokan dan pembentukan di tempat.
2. Kinerja Pengelasan: Karena kandungan karbonnya yang rendah, batangan baja pipih canai panas ini cocok untuk pengelasan busur dan pengelasan berpelindung gas; mereka menghasilkan las yang kuat dan tahan terhadap retak.
3. Stamping / Punching: Mudah dilubangi dan dipotong; kesulitan pemrosesan yang rendah; cocok untuk produksi massal bagian-bagian kecil yang bentuknya tidak beraturan.
4. Konduktivitas Listrik: Baja karbon murni menawarkan konduktivitas listrik yang baik dan merupakan bahan standar untuk proyek proteksi petir dan grounding.
1. Kondisi Dasar: Hasil akhir "hitam" canai panas (skala pabrik); rentan berkarat; perawatan anti-korosi wajib untuk penggunaan di luar ruangan.
2. Proses Anti-korosi Umum & Spesifikasi Referensi
o Galvanisasi hot-dip: Ketebalan lapisan seng rata-rata ≥65μm; masa pakai luar ruangan 12–18 tahun.
o Galvanisasi dingin / Pengecatan: Lapisan seng / lapisan cat dengan ketebalan 20–40μm; terutama untuk lingkungan dalam ruangan atau kering.
o Penghitaman / Pasivasi: Hanya pencegahan karat (tanpa finishing dekoratif); digunakan untuk komponen mekanis internal.
1. Utama: Pengelasan putaran, pengelasan butt (standar untuk struktur baja dan proyek grounding).
2. Sekunder: Baut, paku keling, pengikat klip/penjepit.
Sesuai
Penguat/penguat struktur baja, strip trim tepi atap/dinding, bagian tertanam, pelindung petir/pembumian, klem/braket pipa, tepi pegangan tangga, pagar pembatas sederhana, bagian perangkat keras mekanis kecil.
Tidak cocok
Balok atau kolom penahan beban primer yang berdiri sendiri, komponen yang terkena benturan bolak-balik frekuensi tinggi, komponen penahan beban bertekanan tinggi.
| lebar (mm) |
ketebalan (mm) | |||||||||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 16 | |
| berat teoretis ( kg / m ) | ||||||||||||
|
10 12 14 16 18 20 22 25 28 30 32 35 40 45 50 55 60 65 70 |
0.24 0.28 0.33 0.38 0.42 0.47 0.52 0.59 0.66 0.71 0.75 0.82 0.94 1.06 1.18 |
0.31 0.38 0.44 0.50 0.57 0.63 0.69 0.78 0.88 0.94 1.00 1.10 1.26 1.41 1.57 1.73 1.88 2.04 2.22 |
0.39 0.47 0.55 0.63 0.71 0.78 0.86 0.98 1.10 1.18 1.26 1.37 1.57 1.77 1.96 2.16 2.36 2.55 2.75 |
0.47 0.57 0.66 0.75 0.85 0.94 1.04 1.18 1.32 1.41 1.51 1.65 1.88 2.12 2.36 2.59 2.83 3.06 3.30 |
0.55 0.66 0.77 0.88 0.99 1.10 1.21 1.37 1.54 1.65 1.76 1.92 2.20 2.47 2.75 3.02 3.30 3.57 3.85 |
0.63 0.75 0.88 1.00 1.13 1.26 1.38 1.57 1.76 1.88 2.01 2.20 2.51 2.83 3.14 3.45 3.77 4.08 4.40 |
1.15 1.27 1.41 1.55 1.77 1.98 2.12 2.26 2.47 2.83 3.18 3.53 3.89 4.24 4.59 4.95 |
1.26 1.41 1.57 1.73 1.96 2.20 2.36 2.55 2.75 3.14 3.53 3.93 4.32 4.71 5.10 5.50 |
1.73 1.90 2.16 2.42 2.59 2.76 3.02 3.45 3.89 4.32 4.75 5.18 5.61 6.04 |
1.88 2.07 2.36 2.64 2.83 3.01 3.30 3.77 4.24 4.71 5.18 5.65 6.12 6.59 |
2.75 3.08 3.30 3.52 3.85 4.40 4.95 5.50 6.04 6.59 7.14 7.69 |
3.14 3.53 3.77 4.02 4.40 5.02 5.65 6.28 6.91 7.54 8.16 8.79 |
