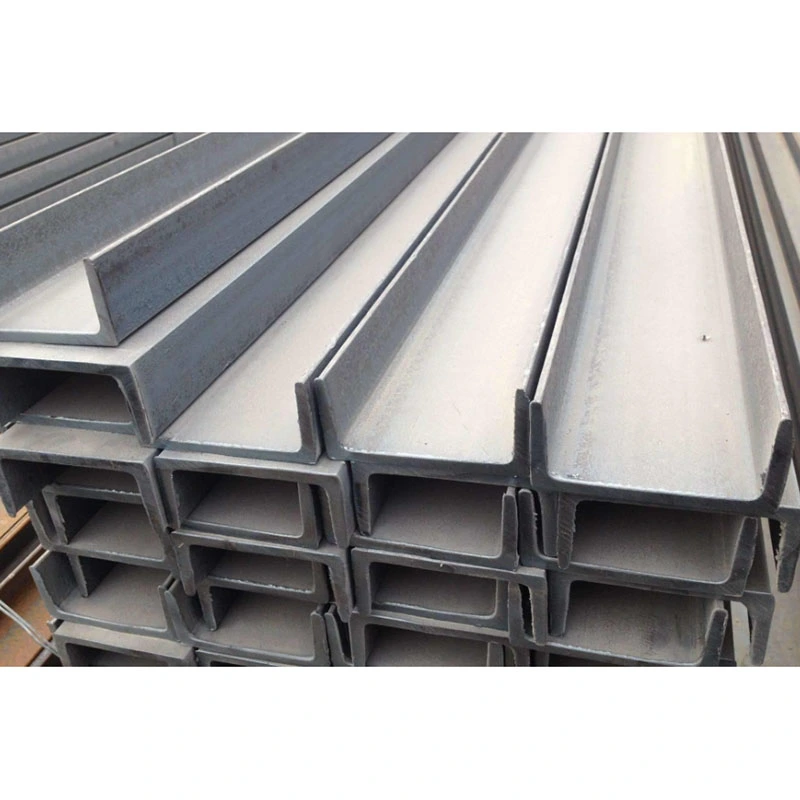

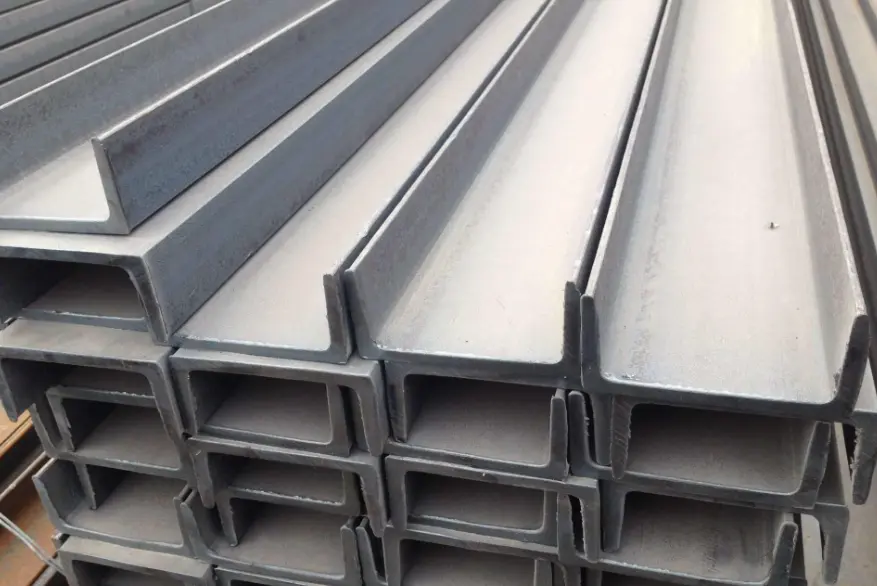

Saluran Baja Struktural Canai Panas

Saluran Baja Struktural Canai Panas adalah bagian profil terbuka ringan yang paling banyak digunakan dalam konstruksi baja. Tidak seperti balok-H atau balok-I—yang dirancang untuk pembengkokan dua arah—saluran ini menggunakan bukaan berbentuk U di satu sisi untuk memberikan kemampuan penjepitan dan penahan yang unik. Mereka secara khusus dirancang untuk aplikasi penahan beban tambahan seperti penguat rangka, alas penyangga, komponen dinding tertanam, dan rangka purlin. Tidak seperti penampang C berdinding tipis yang dibentuk dingin, saluran canai panas memiliki struktur metalurgi padat dan ketahanan unggul terhadap deformasi tekan, sehingga cocok untuk lingkungan yang menuntut, termasuk lokasi industri dan lokasi luar ruangan yang lembab.

Dengan memanfaatkan inventaris bahan mentah yang ada, HAISHENG hanya melakukan pemrosesan presisi sekunder—menghilangkan kebutuhan penyambungan pelat dan memastikan waktu pengiriman yang singkat. Kami juga menawarkan modifikasi pengelasan back-to-back untuk meningkatkan kekakuan torsional, yang secara efektif memenuhi persyaratan untuk sebagian besar komponen tambahan struktur baja ringan.

Kategorisasi Produk dan Identifikasi Penampang

1. Perbedaan Dua Jenis Bagian Saluran

- Saluran Baja Struktural Canai Panas: Dibentuk utuh pada suhu tinggi di pabrik baja; memiliki ketebalan jaringan dan flensa yang seragam serta kemiringan yang melekat pada permukaan flensa bagian dalam; menawarkan ketangguhan bahan dasar yang tinggi dan ketahanan terhadap benturan; cocok untuk aplikasi struktural permanen yang menahan beban.

- Saluran C Bentuk Dingin: Dibentuk dengan lembaran baja tipis yang dibengkokkan pada suhu kamar tanpa perlakuan panas; memiliki dinding yang lebih tipis dan bobot yang lebih rendah; hanya digunakan untuk purlin atap baja ringan dan rangka interior; tidak diizinkan untuk digunakan sebagai komponen tegangan penahan beban.

2. Penunjukan Model dan Definisi Dimensi

- Standar Penunjukan: Dinamakan menggunakan format `[` + angka + akhiran `a` atau `b` (misalnya, `[14a`, `[16b`); akhiran `a` menunjukkan model ringan dengan flensa lebih tipis, sedangkan `b` menunjukkan model tugas berat dengan flensa lebih tebal.

- Parameter Penampang: Ditentukan oleh empat parameter—tinggi badan (h), lebar flensa (b), tebal badan (tw), dan tebal flensa (tf). Semua Saluran Baja Struktural Canai Panas memiliki kemiringan yang melekat pada permukaan flensa bagian dalam, sehingga tidak kompatibel dengan konektor standar yang digunakan untuk balok-I atau balok-H.

- Panjang Standar Pabrik: Disediakan dalam panjang standar 6m, 9m, dan 12m; panjang non-standar tidak tersedia dari pabrik; anggota ekstra panjang memerlukan pengelasan pantat miring di lokasi.

3. Kriteria Pemilihan Bahan

- Q235B: Cocok untuk lingkungan dalam ruangan standar, area luar ruangan yang kering, penyangga perpipaan umum, dan penyematan dinding; ketersediaan pasar 95%; biaya pengadaan terendah.

- Q355B: Cocok untuk lingkungan industri yang berdebu, area dengan getaran peralatan, braket tugas berat, dan sambungan tegangan beban angin tinggi; menawarkan kekuatan luluh 51% lebih tinggi dan ketahanan unggul terhadap beban siklik (bergantian).

Penyelesaian Presisi dan Solusi Standar yang Disediakan Pabrik

1. Komponen Jadi Standar

- Badan Saluran Utama: Dipotong memanjang menggunakan gergaji dingin CNC; permukaan ujungnya tegak lurus dan halus, bebas dari gerinda oksidasi yang terkait dengan pemotongan plasma, sehingga mencegah celah perakitan.

- Perlengkapan ujung: Pelat ujung sambungan datar dan pelat penyekat ujung saluran (pelat penyegel menutup bukaan saluran untuk menghalangi hujan dan debu, sehingga memperlambat korosi internal)

- Komponen saluran internal: Tulang rusuk internal yang kaku secara vertikal (dilas titik pada dinding bagian dalam untuk mencegah masalah umum saluran bagian terbuka melebar ke luar saat kompresi)

- Aksesori lateral: Pelat pendukung utilitas, lug pengikat antar kolom, dan klem pipa melingkar (dirancang untuk klem lateral dan sambungan penahan beban)

2. Fabrikasi lubang baut dan ketentuan pengangkatan

- Fabrikasi lubang: Lubang sambungan penahan beban dibor secara presisi menggunakan mesin CNC 3 sumbu (toleransi ±0,2 mm); kompatibel dengan baut standar Kelas 4.8 dan baut kekuatan tinggi Kelas 8.8; tidak diperlukan reaming di tempat

- Aksesori pengangkat: Untuk Saluran Baja Struktural Canai Panas berat yang panjangnya melebihi 9 m, lug pengangkat yang dilas secara simetris disediakan di kedua sisi; komponen yang lebih pendek diangkat langsung melalui flensa, tidak memerlukan pengelasan tambahan

3. Konfigurasi anti korosi dan tahan api khusus skenario

- Penggunaan standar di dalam ruangan: penghilangan karat manual St3 diikuti dengan sistem pelapisan dua lapis (primer dan lapisan atas); ketebalan film kering 55–90μm; memberikan perlindungan karat dalam ruangan selama 8 tahun

- Penggunaan pesisir luar ruangan: penghilangan karat peledakan Sa2.5 diikuti dengan galvanisasi hot-dip; ketebalan lapisan seng ≥70μm; memberikan ketahanan 8–12 tahun terhadap korosi semprotan garam

- Zona tahan api: Penerapan lapisan tahan api intumescent film tipis di atas lapisan anti korosi yang ada; memenuhi standar peringkat ketahanan api 1 jam

4. Tiga jenis konfigurasi produk jadi yang dipasang di lantai

- Saluran dasar pendukung peralatan: Badan saluran + pelat dasar + pengaku vertikal internal + perawatan anti-korosi penuh; digunakan untuk alas yang dipasang di lantai untuk kipas angin dan pompa air

- Saluran tie-rod antar kolom: Badan saluran + lug pengikat bilateral + lubang baut pemosisian; digunakan untuk stabilisasi lateral dan penguat kolom baja penampang H dan kolom pipa melingkar

- Purlin penutup baja ringan: Bagian C bentuk dingin + pelat ujung + gerigi purlin; digunakan untuk menopang panel baja berlapis warna atap dan dinding.

5. Dokumentasi inspeksi yang disertakan dengan kiriman

Sertifikat kualitas bahan pabrikan asli, catatan inspeksi dimensi penuh dan visual, serta ID kode semprotan komponen unik—semuanya disediakan dalam bahasa Inggris—untuk digunakan langsung dalam persetujuan pengawasan lokasi di luar negeri dan izin bea cukai.

Keuntungan Praktis Utama

1. Ketersediaan siap pakai tanpa waktu tunggu penyesuaian

Spesifikasi lengkap baja saluran canai panas disimpan dalam stok, menghilangkan proses yang memakan waktu seperti pemotongan pelat, perakitan, dan pengelasan busur terendam. Dibandingkan dengan waktu tunggu 12–18 hari untuk H-beam, spesifikasi standar dapat diproses secara presisi dan dikirim dalam waktu 24 jam, sehingga memenuhi kebutuhan pengadaan skala kecil yang mendesak seperti retrofit pabrik, penambahan saluran pipa, dan perbaikan dukungan darurat dengan sempurna.

2. Desain saluran terbuka memfasilitasi routing M&E (mekanikal dan elektrikal) yang terintegrasi

Rongga bagian dalam berbentuk U yang terbuka menyediakan ruang yang cukup untuk perutean; kabel tegangan rendah dan pipa pasokan air/drainase kecil dapat dipasang dan diamankan langsung di dalam tanpa memerlukan braket eksternal tambahan. Berbeda dengan rongga sempit pada balok-I atau rongga tertutup pada tabung persegi, pemeliharaan atau penggantian jalur M&E di masa depan tidak memerlukan pemotongan lapisan anti korosi pada komponen, sehingga mengurangi biaya O&M hingga lebih dari 40%.

3. Desain pelat belakang datar menyederhanakan pemasangan flush-mount

Bagian belakang luar baja saluran merupakan permukaan datar kontinu, memungkinkan pemasangan rata langsung pada dinding geser beton atau sisi balok baja tanpa celah yang menonjol atau antarmuka yang tidak rata. Berbeda dengan flensa tirus pada balok-I atau flensa ganda pada balok-H, pemasangan pada jangkar tertanam tidak memerlukan shim untuk meratakan, sehingga mengurangi waktu kerja di lokasi secara signifikan.

4. Kombinasi dan modifikasi yang fleksibel untuk struktur non-standar

Dua Saluran Baja Struktural Canai Panas dapat dilas saling membelakangi dalam jig untuk membentuk penampang kotak tertutup yang setara, mengatasi kelemahan yang melekat pada saluran tunggal mengenai kekakuan torsional dan stabilitas lateral. Mereka juga dapat disambung secara tatap muka untuk membentuk kolom berongga tanpa memerlukan pemotongan khusus, sehingga secara efektif memecahkan masalah limbah material yang terkait dengan kolom kecil dan tidak standar.

5. Biaya keseluruhan yang optimal untuk aplikasi beban ringan

Di bawah kondisi bresing lateral dan beban tumpu yang setara, bobot sendiri 13% lebih rendah dibandingkan balok-I dengan tinggi yang sama, sehingga secara bersamaan mengurangi biaya pengadaan bahan mentah, logistik, dan pengangkatan. Ketika hanya melayani fungsi penahan beban tambahan, kinerja sepenuhnya memenuhi persyaratan kode tanpa pemborosan yang terkait dengan kapasitas balok-H atau balok-I yang "direkayasa secara berlebihan".

Perbandingan empat jenis baja struktural utama berdasarkan kriteria pemilihan utama

1. Perbedaan kemampuan menjepit dan menahan

Hanya saluran baja (saluran C) yang memiliki kemampuan "mencengkeram" profil terbuka; bukaan saluran memungkinkan penyematan dan penjepitan langsung pada pipa bundar, kabel melingkar, atau bagian struktural yang lebih kecil tanpa memerlukan alat kelengkapan penjepit eksternal. Balok-H, balok-I, dan tabung persegi bergantung pada attachment eksternal, sehingga titik penjepit rentan bergeser karena beban dan mengakibatkan stabilitas yang buruk terhadap getaran atau goyangan pada garis penyangga.

2. Perbedaan fungsi struktur dan batasannya

- Balok-H: Kekakuan dua arah yang seimbang; cocok untuk balok penahan beban utama pada lantai dan atap bentang besar; mampu menahan beban vertikal berat yang berkelanjutan.

- Balok-I: Ketahanan lentur yang sangat baik di sepanjang sumbu kuat; cocok untuk balok sekunder pada platform dan lantai kecil hingga menengah; dirancang untuk pembengkokan vertikal satu arah.

- Saluran Baja Struktural Canai Panas: Cocok untuk penyangga lateral, penyangga, komponen tertanam, dan penjepit penahan; dilarang untuk digunakan sebagai balok primer mandiri yang mengalami pembengkokan vertikal pada bentang melebihi 8 meter.

- Tabung persegi: Ketahanan puntir dua arah yang sangat baik; profil tertutup menawarkan ketahanan korosi yang tahan lama; terutama digunakan untuk kolom vertikal; namun, memperbaiki korosi di dalam bagian berlubang setelah membuat lubang sangatlah sulit.

3. Perbedaan modifikasi dan pemeliharaan pasca instalasi

Saluran baja memiliki tiga sisi terbuka, memungkinkan pengelasan pelat atau lug pendukung di lokasi mana pun tanpa penggilingan internal. Sebaliknya, setelah lubang dibuat pada tabung persegi, rongga bagian dalam tidak dapat dibersihkan dari karat atau dicat ulang, sehingga menimbulkan risiko tinggi korosi internal yang tersembunyi. Penyambungan bagian saluran pendek di lokasi dan modifikasi lokasi lubang adalah proses sederhana yang dapat dilakukan secara mandiri oleh teknisi lokasi standar.

4. Ringkasan kesesuaian penerapan

Memprioritaskan saluran baja canai panas untuk penyangga pipa luar ruangan, komponen tertanam di dinding tirai, dan penyangga antar kolom; mengutamakan balok H untuk balok atap primer yang mencakup area luas; memprioritaskan balok-I untuk balok sekunder pada jalan setapak dan platform; dan memprioritaskan tabung persegi untuk kolom dekoratif eksterior.

Proses Manufaktur Presisi End-to-End

I. Alur Kerja Pemrosesan Standar untuk Baja Saluran Canai Panas

1. Inspeksi Ulang Bahan Baku: Verifikasi kualitas dan model bahan; periksa apakah ada yang membungkuk atau memutar; meluruskan komponen yang tidak sesuai secara mekanis terlebih dahulu; menolak bahan mentah dengan korosi permukaan yang dalam.

2. Pemotongan Presisi CNC: Dipotong memanjang menggunakan gergaji dingin; siapkan bevel las berbentuk V pada badan dan flensa untuk sambungan pantat bentang panjang untuk memastikan penetrasi penuh.

3. Pemosisian Aksesori & Pengelasan Tack: Posisikan pengaku, pelat ujung, dan klem sesuai gambar; memasang pengaku internal secara tepat ke dalam rongga saluran, menjaga celah pemasangan ≤0,8 mm.

4. Pengelasan Berpelindung Gas: Lakukan pengelasan berpelindung gas CO2 terus menerus untuk mencegah porositas; melakukan pengelasan butt penahan beban kritis pada pengambilan sampel pengujian ultrasonik (UT) berdasarkan standar Kelas II.

5. Pembuatan Lubang Presisi: Lubang bor CNC untuk titik sambungan beban berat; membuat berbagai lubang proses di lokasi dan tepi deburr.

6. Koreksi Deformasi: Perbaiki pembengkokan atau puntiran akibat pengelasan menggunakan pelurusan api suhu rendah untuk menghindari penurunan sifat mekanik bahan dasar.

7. Perawatan Anti Korosi Permukaan: Oleskan lapisan anti korosi atau galvanisasi hot-dip setelah penghilangan karat secara bertahap; memungkinkan lapisan mengering secara alami untuk memenuhi standar.

8. Pemeriksaan Akhir & Pengemasan: Tandai nomor ID komponen; verifikasi semua dimensi; paket untuk angkutan laut menggunakan stretch wrap tahan air dan palet kayu.

II. Proses Khusus untuk Perakitan Penampang Kotak Saluran Ganda

Posisikan dua Saluran Baja Struktural Canai Panas di kedua sisi menggunakan jig khusus → kencangkan dengan las paku intermiten untuk mencegah ketidaksejajaran → lakukan pengelasan kontinu sepanjang penuh di sisi luar → lakukan pelurusan lateral secara keseluruhan → pembuatan lubang lengkap dan perawatan anti korosi. Komponen las yang dihasilkan menawarkan kekakuan dua arah yang sebanding dengan balok berpenampang kotak dengan spesifikasi yang sama, sekaligus mengurangi biaya sebesar 22%. AKU AKU AKU. Analisis Perbandingan Prosedur Pengolahan Baja Struktural

- Balok-H: Melibatkan beberapa tahap—perakitan pelat, pengelasan busur terendam, dan pelurusan flensa; proses yang kompleks; terutama diproduksi sesuai pesanan.

- Baja balok-I/saluran: Hanya melibatkan pemotongan bahan canai panas dan pengelasan komponen-komponen kecil; proses yang disederhanakan; terutama melibatkan pemrosesan mendalam atas stok siap pakai.

Parameter Kinerja Standar yang Komprehensif

1. Toleransi Dimensi

- Total deviasi panjang komponen: ±3mm

- Lendutan lateral (camber/sweep): ≤L/1000 (dengan L adalah panjang komponen sebenarnya)

- Putaran flensa dan kemiringan muka akhir: Sesuai dengan standar nasional GB/T 707 untuk baja saluran canai panas.

2. Sifat Mekanik Bahan Dasar

3. Parameter Struktural Cross-Sectional

- Karakteristik kekakuan: Kinerja lentur sumbu kuat memenuhi persyaratan untuk balok sekunder ringan; kekakuan lateral sumbu lemah tidak mencukupi; ketahanan puntir suatu komponen lemah; dilarang keras memuat bentang tengah tanpa dukungan lateral.

- Koefisien hambatan angin: Tetap pada 1,40 (lebih rendah dari balok H setara, lebih tinggi dari tabung bundar mulus); risiko lebih rendah terhadap deformasi akibat angin untuk penyangga luar ruangan berprofil rendah.

- Kapasitas beban penjepit: Kemampuan mekanis unik untuk penjepitan/pengekangan lokal; menahan gaya penjepitan lateral dan radial—fitur struktural yang tidak ditemukan pada bagian baja profil terbuka lainnya.

4. Standar Inspeksi Las

- Las butt penahan beban primer: inspeksi las Kelas II; Tingkat pengambilan sampel 20% untuk Pengujian Ultrasonik (UT) pada titik tegangan/sambungan kritis.

- Lasan fillet pengaku dan pelat lug: Hanya inspeksi visual; kepatuhan memerlukan tidak adanya putaran dingin, porositas, atau percikan/gumpalan las.

5. Parameter Koneksi dan Aksesori

- Pemilihan baut: Baut standar kelas 4,8 untuk penyangga statis konvensional; Baut kekuatan tinggi kelas 8.8 untuk peralatan getar atau sambungan tegangan tinggi.

- Ketebalan pelat sambungan: Kisaran standar 8–20mm; dipilih berdasarkan persyaratan tegangan lateral dan beban geser tertentu.

Bagaimana Cara Memilih Produsen Balok Struktur Baja Berkualitas Tinggi?

1. Stok Komprehensif & Pengiriman Lintas Wilayah yang Cepat

HAISHENG menyediakan stok Saluran Baja Struktural Canai Panas (ukuran 10#–28#) di empat basis produksi utama, memenuhi pesanan untuk pasar domestik, Asia Tenggara, dan Asia Tengah. Kami menghilangkan penundaan yang disebabkan oleh kekurangan stok perantara; pesanan standar yang memerlukan pemrosesan presisi dimuat dan dikirim dalam waktu 48 jam, sementara ekspor kontainer penuh diproses dengan pemuatan kontainer yang efisien.

2. Pemrosesan Khusus untuk Komponen Profil Terbuka

Untuk mengatasi tantangan seperti flare flensa dan memastikan kesesuaian pada permukaan miring, kami menggunakan jig pemosisian khusus yang menjaga toleransi kesesuaian untuk pengaku dan klem dalam 0,5 mm. Hal ini menyelesaikan masalah umum industri seperti sambungan longgar pada permukaan miring dan kendornya struktur akibat beban.

3. Pengiriman Ekspor Multibahasa yang Sesuai

Kami menyediakan versi bahasa Inggris asli dari semua dokumentasi pabrik dan laporan pengujian, termasuk verifikasi SGS pihak ketiga untuk galvanisasi hot-dip dan ketebalan film cat. Dokumentasi kami memenuhi semua persyaratan kepatuhan untuk audit pemilik proyek di luar negeri, izin bea cukai, dan tender proyek.

4. Modifikasi Komponen & Anti Korosi Sesuai Permintaan

Kami menyesuaikan solusi anti-korosi dengan iklim lokasi proyek, menerapkan perlakuan berbeda untuk zona industri pedalaman, pesisir, dan kimia. Kami mendukung modifikasi non-standar—seperti pengelasan saluran back-to-back, klem berbentuk khusus, dan pelubangan eksentrik—menghilangkan kebutuhan pelanggan untuk melakukan outsourcing pemrosesan tambahan.

5. Dukungan Teknis Gratis untuk Seleksi Struktural

Dukungan pra-penjualan mencakup panduan ahli dalam membedakan saluran canai panas dan saluran dingin untuk mencegah risiko keselamatan struktural yang disebabkan oleh pemilihan yang tidak tepat. Dukungan pasca-penjualan mencakup bantuan teknis jarak jauh untuk pemasangan penyangga dan braket di ketinggian, serta kemampuan penelusuran permanen melalui penomoran komponen.

Pertanyaan Umum

Q1: Dapatkah baja saluran canai panas dan baja berbentuk C dingin dapat saling menggantikan?

J: Tidak, tidak dapat digantikan. Bahan dasar Saluran Baja Struktural Canai Panas telah mengalami perlakuan panas dan pendinginan, yang memiliki ketangguhan dan ketahanan benturan yang kuat. Ini digunakan untuk beban struktural permanen; sedangkan baja bentuk C dingin memiliki dinding tipis dan rentan terhadap deformasi, serta hanya digunakan untuk balok penutup. Spesifikasi melarang penggunaannya untuk batang pengikat dan penyangga beban.

Q2: Berapa rentang maksimum baja saluran tunggal?

A: Tanpa penyangga lateral, bentang maksimum adalah 4,5 meter. Jika bentang melebihi ini, batang pengikat lateral atau struktur kotak saluran ganda harus ditambahkan untuk mencegah sumbu lemah terguling ke samping.

Q3: Apakah perlu melakukan perawatan anti korosi di dalam rongga baja saluran?

A: Proses sandblasting dan penyemprotan dapat menutupi seluruh bagian dalam rongga, dan tidak diperlukan perawatan tambahan; lapisan seng dari proses galvanisasi hot-dip dapat menempel secara merata ke rongga bagian dalam. Hanya baja saluran tertutup yang tidak dapat dilindungi secara internal dari korosi, dan tidak ada titik buta karat internal pada baja saluran.

Q4: Apa kriteria pemilihan baja saluran tipe A dan tipe B?

A: Untuk beban ringan statis dan bentang pendek, dipilih tipe A untuk menghemat biaya pengadaan; untuk tie rod ketinggian tinggi, getaran peralatan, dan beban tumbukan lateral, tipe B dipilih untuk menambahkan flensa yang lebih tebal guna mencegah penghancuran dan keretakan lokal.

Q5: Bisakah baja saluran digunakan sebagai balok utama atap?

J: Hal ini tidak dianjurkan. Penampang terbuka memiliki stabilitas torsi yang sangat buruk, dan beban angin dan salju yang bergantian pada atap kemungkinan besar menyebabkan komponen terpelintir dan rusak. Ini hanya dapat digunakan sebagai balok sekunder untuk batang pengikat atap dan tidak dapat digunakan sebagai balok penahan beban utama.
