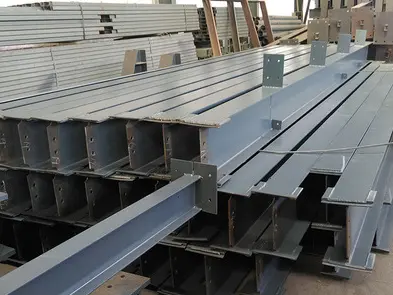

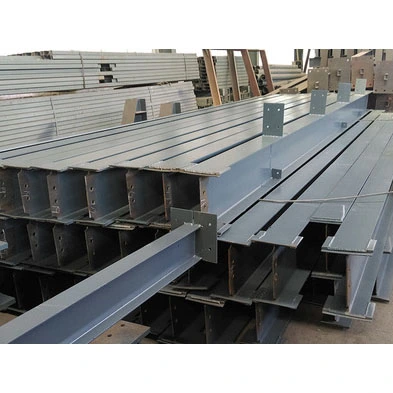

Balok Baja Penopang Struktural Sekunder

Transmisi beban pada mezanin baja melibatkan mekanisme dua tahap: balok primer menopang beban vertikal dari kolom, sedangkan balok baja penyangga struktural sekunder bertindak sebagai elemen penahan beban sekunder, menjembatani celah penahan beban antara balok primer. Dibuat dari bagian canai panas standar atau bagian las kecil, balok ini tidak memerlukan proses deteksi cacat las berspesifikasi tinggi yang digunakan pada balok primer. Mereka menyeimbangkan keamanan struktural dengan biaya proyek dan memenuhi persyaratan penahan beban terdistribusi untuk lantai dan penutup atap dengan bentang kecil hingga menengah, mewakili komponen penahan beban sekunder yang paling banyak digunakan dalam sistem balok primer-sekunder.

Definisi Beban Struktural dan Skenario Aplikasi

1. Definisi Dasar

Balok baja pendukung struktural sekunder dipasang melintang dan dipasang pada posisi corbel balok primer; mereka tidak terhubung langsung ke kolom baja. Mereka terutama menopang penghiasan lantai, penutup atap, dan beban hidup lokal dari personel dan peralatan, memindahkan beban terdistribusi ke balok utama, yang kemudian meneruskannya ke kolom baja dan pondasi. Bahan dasar standar industri mencakup empat jenis: balok H canai panas, balok I standar, baja saluran, dan balok H las ringan. Q235B biasanya dipilih sebagai material utama untuk proyek standar dalam dan luar ruangan, sedangkan Q355B digunakan untuk platform yang mendukung peralatan tugas berat atau bergetar.

2. Skenario Aplikasi Universal

- Balok sekunder untuk pelat lantai pabrik industri

- Platform penahan beban untuk peralatan luar ruangan yang berdiri sendiri

- Balok penyangga untuk braket purlin atap

- Balok sekunder untuk lantai mezzanine baja dalam ruangan

Detail Komponen Standar yang Disediakan Pabrik

1. Konfigurasi Sinar Utama

- Dikategorikan menjadi bagian canai panas yang dipotong dan bagian yang dilas khusus. Balok I standar, baja saluran, dan balok H canai panas diproduksi melalui pemotongan CNC pada profil panjang stok. Untuk lebar rongga non-standar atau bentang khusus, digunakan balok H yang dilas ringan (dibuat dari pelat baja yang lebih kecil); proses pengelasan tugas berat yang melibatkan pelat tebal dihindari.

2. Akhiri Aksesori Sambungan

- Pelat sambungan putaran: Metode sambungan standar yang disematkan; pelat tipis dilas ke ujung balok, dipasang pada corbel (braket) balok utama, dan diamankan dengan baut pengatur posisi.

- Pelat ujung tipis: Hanya digunakan untuk sambungan semi-kaku tertentu; ketebalan pelat secara signifikan lebih rendah dibandingkan pelat ujung bantalan balok utama, dan tidak ada tulangan penebalan yang diterapkan.

- Pengaku ujung: Dipasang hanya pada balok sekunder yang menerima beban bantalan terpusat; tidak termasuk untuk balok sekunder baja saluran atau balok I standar.

3. Aksesoris Bodi Balok

- Pelat braket purlin: Khusus untuk balok sekunder atap; dilas ke flensa atas untuk menopang purlin atap galvanis.

- Pelat penguat bukaan utilitas: Dipasang di sekitar bukaan badan yang melebihi batas ukuran standar untuk memperkuat kekuatan penampang.

4. Aksesoris Konstruksi

- Balok baja pendukung struktural sekunder standar (hingga 12m) tidak dilengkapi dengan lug pengangkat; pengangkatan dilakukan dengan cara diayunkan di sekitar flensa profil. Balok sekunder ekstra panjang atau tugas berat dilengkapi dengan lug pengangkat sederhana yang dilas dari pabrik.

5. Perlindungan Korosi & Tahan Api

- Tingkat penghilangan karat: St3 (pembersihan perkakas tangan) untuk proyek dalam ruangan standar; Sa2.5 (pembersihan ledakan abrasif) untuk proyek luar ruangan di lingkungan yang sangat korosif.

- Sistem pelapisan: Aplikasi semprotan dua lapis (primer plus topcoat); ketebalan film kering total dikontrol antara 60μm dan 100μm.

- Tahan api: Aplikasi lapisan film tipis tahan api intumescent sesuai kebutuhan; peringkat ketahanan api standar 0,5 hingga 1 jam.

6. Pengencang dan Sambungan

Baut standar kelas 4.8 digunakan untuk sambungan beban statis konvensional; Baut kekuatan tinggi kelas 8.8 digunakan untuk sambungan yang terkena getaran peralatan, angin kencang, atau beban berat (dilengkapi dengan mur OEM dan ring datar yang cocok).

Tiga Solusi yang Disediakan Pabrik yang Dikategorikan

- Balok sekunder balok-I: Badan balok-I + pelat sambungan pangkuan di kedua ujungnya + pelat penyangga purlin + lapisan anti korosi lengkap; cocok untuk lantai panel ringan dalam ruangan.

- Balok sekunder balok H canai panas: Badan balok H kecil + pelat ujung ujung + pengaku lokal + tiang geser; cocok untuk lantai komposit beton.

- Balok sekunder baja saluran: Badan baja saluran + pelat penutup ujung + pelat lug lateral kecil; terutama digunakan untuk platform peralatan kecil dan independen.

Perbedaan Struktur Utama: Balok Utama vs. Balok Sekunder

Perbedaannya didefinisikan dengan jelas berdasarkan tiga dimensi—pembebanan di lokasi, konfigurasi struktural, dan jenis sambungan—untuk mencegah kesalahan selama pengadaan dan pemilihan. - Balok Utama: Terhubung langsung ke kolom baja; menanggung beban terus menerus sepanjang bentang penuh; dilengkapi pelat ujung bantalan yang menebal dan pengaku dengan jarak yang rapat di seluruh bagiannya; gunakan baut berkekuatan tinggi Kelas 10.9; dan menjalani pengujian ultrasonik 100% (UT) untuk pengelasan Kelas I.

- Balok Sekunder: Disambungkan ke balok utama untuk memikul beban lokal dan terdistribusi; menampilkan desain struktural yang disederhanakan dan koneksi yang sebagian besar disematkan (berengsel); memanfaatkan profil ringan; dan menjalani inspeksi pengelasan spot-check.

Keuntungan Inti

Memanfaatkan struktur profil ringan untuk balok penyangga sekunder, sistem ini menawarkan keuntungan praktis berikut dibandingkan konstruksi balok utama dengan cakupan penuh tradisional:

1. Ringan dan diatur secara fleksibel; jarak dapat disesuaikan secara bebas berdasarkan modul pelat lantai.

2. Hemat bahan; secara signifikan mengurangi biaya pengadaan dan fabrikasi baja secara keseluruhan untuk struktur mezzanine baja.

3. Kerataan permukaan yang tinggi; kompatibel dengan berbagai bahan lantai, termasuk dek baja berprofil, lantai kayu solid, dan papan fiber-semen.

4. Fabrikasi sederhana dan tata letak/pemasangan di tempat yang nyaman; secara efektif memperpendek jadwal konstruksi secara keseluruhan.

5. Distribusi beban yang seragam; secara struktural mengurangi kendurnya lantai dan getaran jangka panjang yang disebabkan oleh lalu lintas pejalan kaki.

6. Perawatan anti korosi dan tahan karat yang diterapkan di pabrik; memastikan stabilitas jangka panjang di lingkungan dalam ruangan yang kering dan memenuhi standar ketahanan struktural.

Membedakan Sorotan vs. Komponen Baja Serupa

1. Keunggulan Pemilihan Material dan Siklus Pasokan

Empat jenis profil tersedia untuk menyesuaikan kebutuhan beban secara fleksibel: balok-I dan baja saluran untuk beban ringan (untuk mengendalikan biaya), dan balok-H kecil untuk beban sedang (untuk memastikan kekakuan). Sistem ini mengandalkan pemotongan stok profil canai panas, menghilangkan kebutuhan akan pengelasan busur terendam dan proses pelurusan berulang yang diperlukan untuk balok utama khusus. Bagian C dan braket baja saluran standar hanya cocok untuk penyangga selungkup dan tidak dapat menggantikan balok sekunder dalam menahan beban lantai vertikal.

2. Perbedaan Penahan Beban Struktural

Jalur pemuatan independen; beban tidak ditransfer langsung ke kolom baja, sehingga menghasilkan penampang yang lebih kecil dan bobot sendiri yang lebih rendah. Semua sambungan menggunakan konfigurasi pin dengan sambungan pangkuan, sehingga menghilangkan kebutuhan akan pelat ujung yang berat atau pengaku yang padat pada balok utama; hal ini mengurangi bahan habis pakai pengelasan dan tenaga kerja fabrikasi, menjadikan sistem ini cocok untuk sebagian besar skenario penahan beban mezzanine standar.

3. Instalasi Di Tempat yang Berbeda

Pemasangan tidak memerlukan pengelasan butt penetrasi penuh di ketinggian; sebagai gantinya, sambungan putaran baut sederhana digunakan, sehingga menurunkan ambang batas teknis untuk konstruksi. Anggota dapat dipotong sesuai panjang yang dibutuhkan, dan tata letak segmen yang berjarak dekat mengoptimalkan bentang lantai dan mengakomodasi konfigurasi ruang yang tidak beraturan. Selain itu, penghapusan persyaratan pengujian non-destruktif (NDT) untuk pengelasan Kelas I secara signifikan mengurangi pemeriksaan kualitas dan biaya tenaga kerja.

4. Kemampuan Beradaptasi Komponen Multifungsi

Gerigi purlin dan penyangga utilitas kecil dapat dilas ke flensa atas balok, sehingga komponen ini cocok untuk aplikasi lantai dan atap. Kancing geser dapat ditambahkan untuk sistem lantai beton komposit atau dihilangkan untuk lantai konstruksi kering, sehingga memungkinkan penyesuaian konfigurasi yang hemat biaya berdasarkan kebutuhan spesifik.

5. Biaya Anti Korosi dan Tahan Api yang Dibedakan

Karena balok penyangga Balok Baja Penopang Struktural Sekunder mengalami tegangan yang jauh lebih rendah dibandingkan balok primer, penerapan cat anti-korosi dan pelapis tahan api yang lebih tipis sudah cukup, sehingga mengurangi konsumsi material. Perawatan dan pemugaran sangat mudah dilakukan, sehingga menawarkan efisiensi biaya keseluruhan yang unggul terkait anti-korosi dan tahan api sepanjang siklus hidup struktur dibandingkan dengan balok primer.

Klasifikasi dan Penempatan Komponen Baja

1. Balok Utama: Memindahkan beban bentang penuh ke kolom baja; dirancang untuk beban berat dan bentang panjang; memiliki koneksi yang kaku dan menjalani pengujian non-destruktif (NDT) berstandar tinggi.

2. Balok Sekunder: Memindahkan beban lantai yang terdistribusi ke balok utama; dirancang untuk beban sedang dan sambungan terpasang; mengutamakan efektivitas biaya.

3. Baja Saluran & Bagian C: Digunakan terutama untuk penyangga struktural dan purlin atap; tidak memikul beban lantai vertikal area yang luas.

Proses Fabrikasi End-to-End yang Terstandarisasi

1. Penerimaan Bahan Baku: Verifikasi sertifikat kualitas pabrik asli untuk bagian canai panas; periksa apakah ada pembengkokan lateral, puntiran, dan korosi; meluruskan komponen yang melebihi batas deformasi secara mekanis; sekaligus memverifikasi kualitas sambungan dan pelat pengaku.

2. Pemotongan Presisi CNC: Gunakan gergaji logam dingin untuk pemotongan balok struktural sekunder dalam jumlah besar; gunakan pemotongan plasma untuk berbagai bagian; siapkan bevel las untuk komponen sambungan ekstra panjang.

3. Tata Letak & Perakitan Komponen: Posisikan pelat sambungan, pengaku, gerigi purlin, dan pelat tulangan sesuai dengan gambar konstruksi; gunakan pengelasan paku presisi untuk memperbaiki posisi komponen relatif.

4. Pengelasan Bagian Kecil: Lakukan pengelasan komponen bantu menggunakan pengelasan berpelindung gas CO2; melaksanakan standar Kelas II untuk las sambungan; melakukan Pengujian Ultrasonik (UT) selektif hanya pada node penahan beban kritis (tidak ada inspeksi 100%).

5. Pengeboran Lubang CNC: Bor lubang baut pada pelat sambungan melalui CNC untuk memastikan keselarasan koaksial; gunakan baut Kelas 4.8 untuk sambungan standar dan beralih ke baut Kelas 8.8 untuk simpul beban berat.

6. Koreksi & Penggilingan: Gunakan pelurusan api suhu rendah lokal untuk menghilangkan deformasi pengelasan; menggiling percikan las, gerinda, dan butiran las berlebih.

7. Anti-korosi & Tahan Api: Menerapkan standar penghilangan karat berdasarkan spesifikasi proyek; semprotkan dua lapis cat anti korosi; aplikasikan lapisan tahan api intumescent film tipis di zona tahan api yang ditentukan.

8. Penandaan ID, Inspeksi Akhir & Pergudangan: Semprotkan ID komponen unik; verifikasi dimensi; menyusun catatan pemeriksaan mutu; paket untuk perlindungan cuaca sebelum pengiriman.

Parameter Kinerja Komprehensif

1. Dimensi Geometris dan Toleransi Fabrikasi

- Balok H canai panas: 200x100mm hingga... 450200mm

- Sinar standar I: I10 hingga I32

- Baja saluran standar: [10 hingga [25

- Sinar H yang dilas ringan: tinggi 250mm hingga 600mm

- Panjang pengiriman standar: 6m, 9m, 12m, kelebihan panjang untuk penyambungan lapangan

- Toleransi pemrosesan: deviasi panjang total ±3mm, defleksi lateral ≤L/1000

2. Sifat mekanik bahan dasar

3. Parameter penerimaan tegangan dan las

- Kinerja gaya: Terutama menanggung gaya lentur sumbu yang kuat, stabilitas lateral dibatasi oleh pelat lantai. Daya dukung meningkat sekitar 30% dengan stud geser Φ16/Φ19

- Tata letak pengaku: Hanya pasang pengaku lokal pada penyangga bantalan, tanpa pengaku panjang penuh

- Inspeksi las: Lasan sekunder dengan inspeksi UT acak, inspeksi visual untuk semua las fillet

4. Parameter anti-korosi, proteksi kebakaran dan koneksi

- Standar penghilangan karat: penghilangan karat manual St3, peledakan tembakan Sa2.5 untuk proyek berstandar tinggi

- Cat ketebalan film kering: 60μm hingga 100μm

- Waktu tahan api: 0,5 jam hingga 1 jam dengan lapisan tahan api tipis

- Ketebalan pelat penghubung: 8mm hingga 16mm

5. Perbandingan parameter sinar primer dan sekunder yang disederhanakan

- Balok bantalan beban primer: Bahan Q355B utama, pelat ujung tebal, inspeksi UT las primer 100%, baut kelas 10,9, film cat 100-160μm

- Balok Baja Pendukung Struktural Sekunder: Bahan Q235B utama, pelat penghubung tipis, inspeksi las sekunder acak, baut kelas 4,8, film cat 60-100μm

Layanan Pengiriman & Dukungan Terintegrasi HAISHENG

- Pasokan Komponen Terintegrasi: Penjadwalan produksi terpadu dan standar toleransi untuk paket struktur baja lengkap—termasuk balok utama, balok sekunder, baut berkekuatan tinggi, dan pelat sambungan—menghilangkan ketidakselarasan di lokasi yang disebabkan oleh perbedaan dimensi antara pemasok yang berbeda dan mengurangi pengerjaan ulang.

- Dokumentasi Lintas Batas yang Komprehensif: Penyediaan sertifikat kualitas bahan bilingual, laporan inspeksi dimensi, laporan pengambilan sampel las, dan gambar perakitan, disertai dengan daftar referensi silang ID komponen; sepenuhnya mematuhi izin bea cukai luar negeri, inspeksi/penerimaan pihak ketiga, dan persyaratan pengarsipan di lokasi.

- Dukungan Teknis di Muka & Pengoptimalan Gambar: Optimalisasi pra-penjualan gratis untuk jarak balok sekunder berdasarkan beban lantai dan dimensi ruang; verifikasi lokasi stud dan purlin cleat; penyediaan gambar rakitan sambungan yang terperinci untuk mencegah masalah seperti kapasitas beban yang tidak mencukupi atau kesalahan tata letak.

- Logistik Pelindung Lintas Batas: Pengemasan bagian untuk balok sekunder ekstra panjang menggunakan pelindung tepi dan bungkus regangan tahan air; titik pengangkatan yang ditandai dengan jelas untuk menahan kerasnya transportasi laut dan darat serta mencegah kerusakan cat atau deformasi profil; penyediaan daftar pengepakan dan nomor pelacakan logistik secara bersamaan.

- Dukungan Instalasi Jarak Jauh di Tempat: Penyediaan panduan instalasi bergambar dan tutorial video perakitan singkat; Tanya Jawab teknis jarak jauh 24/7 dalam bahasa Mandarin dan Inggris; panduan real-time tentang sambungan pin balok sekunder, lapping, dan konstruksi lantai komposit.

- Garansi & Pemeliharaan Jangka Panjang: garansi material 5 tahun dan garansi lapisan anti korosi 2 tahun yang diterapkan pabrik; paket gratis untuk perbaikan cat pasca pemasangan dan pemeriksaan/pemeliharaan ulang baut; layanan pengisian ulang permanen untuk aksesori sinar sekunder kecil.
