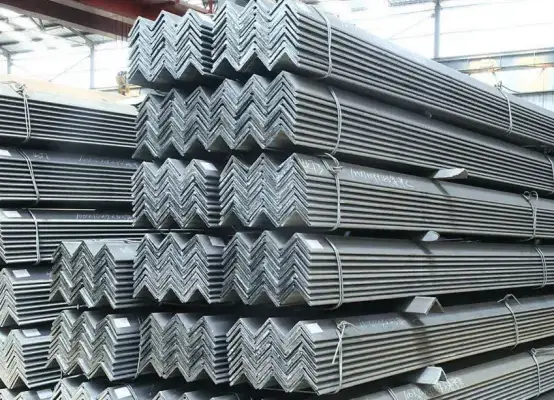

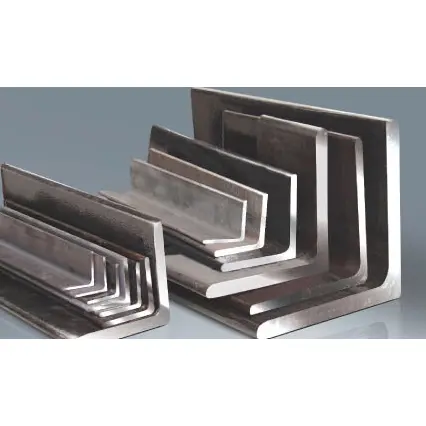

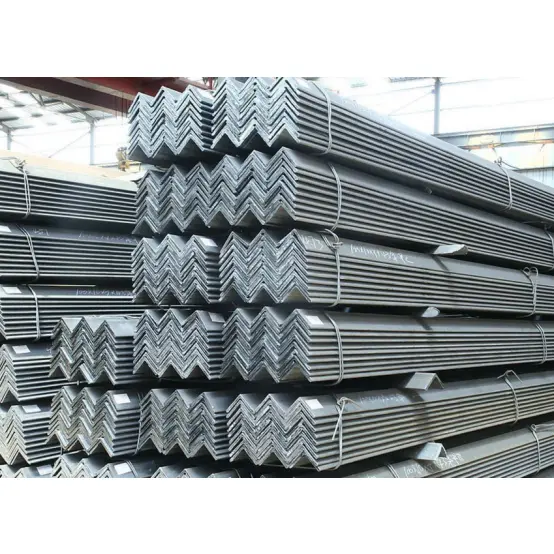

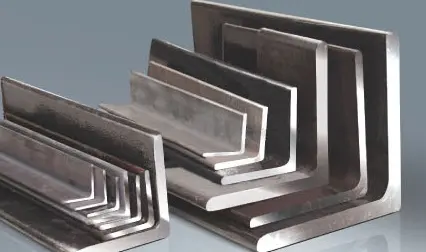

Batang Sudut Baja Struktural Galvanis

Batang sudut baja struktural galvanis ringan, hemat biaya, dan mudah diproses dan dipasang. Dengan penampang melintang yang ringkas dan serbaguna, bahan ini sering digunakan untuk sambungan struktural, penguat, tulangan purlin, pagar, penyangga, bagian tertanam, dan berbagai komponen tambahan. Banyak digunakan di fasilitas industri, proyek kota, instalasi elektromekanis, dan pergudangan, bahan ini merupakan bahan pembantu bervolume tinggi dalam konstruksi baja.

Karakteristik Batang Sudut

I. Karakteristik Mekanik dan Cross-Sectional

1. Penampang berbentuk L; struktur ringan. Mereka terutama menahan gaya aksial, gaya geser, dan momen lentur lokal. Karena kekakuan keseluruhannya yang relatif rendah, bahan ini tidak cocok untuk digunakan sebagai komponen penahan beban inti seperti balok atau kolom utama.

2. Konstruksi satu bagian canai panas menghasilkan tegangan sisa yang rendah dan sifat material yang seragam, sehingga tahan terhadap retak atau deformasi di bawah beban.

3. Sudut dengan kaki yang sama menawarkan distribusi beban yang simetris, sedangkan sudut dengan kaki yang tidak sama memungkinkan pemilihan yang fleksibel berdasarkan arah gaya, mengakomodasi berbagai sambungan pemasangan.

II. Karakteristik Ekonomi dan Pengadaan

1. Berbagai macam spesifikasi dan model; stok pasar yang luas dan saluran pengadaan yang beragam; harga rendah dan biaya keseluruhan rendah.

2. Ringan, secara signifikan mengurangi keseluruhan beban struktural dan biaya pondasi.

AKU AKU AKU. Karakteristik Pengolahan dan Konstruksi

1. Pemotongan, pelubangan, pembengkokan, pengelasan, dan penyambungan sangatlah mudah, sehingga memungkinkan pemrosesan sekunder di tempat yang fleksibel.

2. Ukuran yang ringkas memudahkan penanganan dan pengangkatan; metode perakitan serbaguna (pengelasan atau perbautan) memastikan efisiensi konstruksi yang tinggi.

3. Opsi penyambungan dan kombinasi yang fleksibel; menggunakan beberapa batang secara bersamaan dapat meningkatkan kapasitas dan stabilitas menahan beban secara keseluruhan.

IV. Karakteristik Penggunaan dan Kompatibilitas

1. Dikirim dalam keadaan "hitam" (skala pabrik) canai panas; kompatibel dengan perawatan anti korosi seperti penghilangan karat, pengecatan, dan galvanisasi hot-dip; cocok untuk digunakan di lingkungan standar dalam dan luar ruangan. 2. Sangat serbaguna; cocok untuk membuat berbagai komponen tambahan seperti konektor, penyangga, rangka penutup, pagar, dan bagian tertanam.

V.Keterbatasan

Karena bentuk penampangnya, mereka memiliki ketahanan terbatas terhadap tekukan dan perpindahan lateral. Mereka berfungsi terutama sebagai komponen penahan beban tambahan, penghubung, atau penguat dan tidak dapat menopang beban besar dalam aplikasi jangka panjang atau tugas berat.

Kegunaan dan Ruang Lingkup Aplikasi

I. Kegunaan Utama

1. Sambungan dan perkuatan sambungan: Batang sudut baja struktural galvanis berfungsi sebagai pelat sambungan, pengaku, dan komponen sambungan antara komponen baja primer dan sekunder (seperti balok dan kolom), sehingga meningkatkan integritas sambungan.

2. Berbagai penyangga dan braket: Pembuatan penyangga pipa, braket baki kabel, alas peralatan, penyangga koridor utilitas, dan penyangga atap.

3. Penutup dan rangka: Purlin dinding/atap untuk pabrik industri, rangka untuk pelapis baja warna, rangka dinding partisi, dan rangka pintu/jendela.

4. Pagar, pagar pembatas, dan tangga: Pagar perimeter pabrik, pegangan tangan tangga, pagar jalan, penutup platform, dan komponen utama untuk tangga akses.

5. Bagian dan jangkar yang tertanam: Bagian konstruksi yang tertanam, konektor pelat dasar, dan pengikat dinding.

6. Rangka ringan dan fasilitas sementara: Gudang sederhana, penimbunan di lokasi konstruksi, penyangga sementara, dan komponen perancah.

7. Perkuatan struktur baja: Memberikan perkuatan, pengikatan, dan dukungan lateral pada balok-H, baja saluran, balok-I, dan komponen struktur lainnya.

II. Lingkup Aplikasi

1. Bangunan industri: Sistem pendukung, struktur penutup, dan bahan pembantu untuk platform peralatan di pabrik, gudang, dan bengkel.

2. Rekayasa kota: Pagar pembatas jalan, penimbunan lokasi, kerangka papan reklame, penyangga jalur utilitas kota, dan jalan setapak kecil.

3. M&E dan HVAC: Penopang dan gantungan khusus untuk saluran udara, pipa air, dan kabel di pembangkit listrik, fasilitas kimia, dan bangunan komersial.

4. Bangunan prefabrikasi dan sipil: Rangka bantu untuk struktur baja bertingkat, bangunan modular, dan unit rumah sederhana.

5. Pergudangan dan logistik: Rak ringan, rak partisi penyimpanan, dan struktur pelindung untuk tempat penyimpanan. 6. Bidang lainnya: Struktur bantu untuk mesin konstruksi, bahan pembantu kelautan, rangka mesin pertanian, dan komponen bantu untuk menara transmisi tenaga.

Parameter Kinerja Utama

Standar: GB/T 706-2016 (Batang Sudut Baja Struktural Galvanis); dibedakan menjadi sudut sama kaki dan sudut tidak sama kaki.

I. Bahan Umum dan Sifat Mekanik

Modulus elastisitas: 2,06 × 10⁵ MPa; energi tumbukan suhu kamar ≥ 27 J.

II. Klasifikasi, Penunjukan, dan Spesifikasi Arus Utama

1. Klasifikasi dan Penunjukan

· Sudut sama kaki: Lebar kaki sama; sebutan: lebar kaki × tebal kaki (misalnya, ∠50×5).

· Sudut kaki tidak sama: Lebar kaki berbeda; sebutan: lebar kaki panjang × lebar kaki pendek × tebal kaki (misalnya, ∠63×40×5).

2. Sudut Sama Kaki yang Umum (Andalan dalam bidang teknik)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. Sudut-sudut Umum yang Tidak Sama Kaki

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

AKU AKU AKU. Parameter Dimensi dan Panjang

1. Panjang tetap standar: 6m, 9m, 12m; pemotongan khusus tersedia; toleransi panjang ±5 mm.

2. Toleransi bentuk: Kelengkungan ≤ 2mm per meter; kelengkungan total ≤ 0,2% dari total panjang; tidak ada puntiran yang berarti.

IV. Karakteristik Struktural

1. Bagian terbuka berbentuk L; kekakuan torsi dan lentur yang rendah; cocok untuk menahan gaya aksial, gaya geser, dan momen lentur lokal.

2. Sudut dengan kaki yang sama memiliki fitur pembebanan simetris dan sering digunakan untuk penyangga dua arah atau penyangga simetris; sudut kaki yang tidak sama cocok untuk sambungan pembebanan searah.

3. Kapasitas menahan beban dari satu komponen struktur terbatas; menggabungkan atau mengelompokkan anggota dapat meningkatkan kekakuan secara keseluruhan.

V. Karakteristik Permukaan dan Pengolahan

1. Kondisi pengiriman: Hot-rolled, finishing hitam (dengan skala pabrik).

2. Kemampuan kerja: Mudah dipotong, dibor, dilas, dan ditekuk; nyaman untuk fabrikasi di tempat.

3. Perlindungan permukaan: Kompatibel dengan penghilangan karat dan pengecatan, galvanisasi hot-dip, atau pelapisan bubuk; Cocok untuk lingkungan dalam dan luar ruangan.

VI. Parameter Lingkungan Operasi

1. Kisaran suhu yang berlaku: [Min]°C hingga [Maks]°C

2. Ketahanan korosi: Bahan dasar tidak memiliki ketahanan terhadap korosi; perlindungan permukaan adalah wajib untuk lingkungan luar ruangan atau korosif.

3. Metode koneksi: Kompatibel dengan pengelasan, perbautan standar, atau perbautan galvanis.

Tabel Spesifikasi Batang Sudut Baja Struktural Galvanis
